L’installation d’une prise téléphonique RJ45

L’essentiel

8 min de lecture

• Une prise RJ45 murale ne fournit pas Internet seule : elle doit être reliée au routeur ou à un switch depuis le tableau de communication.
• Pour une installation neuve ou une rénovation lourde, le câble Cat 6A en cuivre massif est le choix le plus durable : il accepte 10 Gb/s jusqu’à 100 m avec des composants adaptés.
• Un lien Ethernet Gigabit utilise les 8 fils du câble ; une paire mal raccordée peut limiter la liaison à 100 Mb/s ou la couper.
• Choisissez T568A ou T568B, mais conservez strictement le même repérage sur la prise murale et le panneau de brassage ; T568A est la convention courante en résidentiel français.
• Faites passer les courants faibles dans une gaine distincte des câbles 230 V, sans écrasement ni coude serré, et croisez-les à 90° si leurs trajets se rencontrent.

Fiche de chantier réf. INT

Durée

3 à 6 heures pour une première liaison dans une gaine existante ; une journée ou plus si les cheminements sont à créer.

Budget

Environ 60 à 250 € par liaison selon longueur, câble, coffret et outillage déjà disponible ; hors box, switch et travaux de finition.

Niveau

Intermédiaire Quelques chantiers derrière soi

Outils

• Tire-fil ou aiguille de tirage
• Pince coupante et dénude-câble adapté
• Outil d’insertion LSA ou outil fourni avec le connecteur
• Tournevis et perceuse selon le support
• Testeur de câble RJ45 à 8 conducteurs
• Mètre ruban, étiquettes et marqueur
• Lunettes de protection et masque P2 en cas de perçage de maçonnerie

Fournitures

• Câble réseau monobrin cuivre Cat 6A, 4 paires
• Prise RJ45 murale et support compatibles Cat 6A
• Plastron et boîte d’encastrement ou boîtier en saillie
• Panneau de brassage ou module RJ45 dans le coffret de communication
• Cordons de brassage RJ45 courts
• Gaine ICTA, goulotte à cloison ou fourreau dédié si nécessaire
• Switch Ethernet si plusieurs prises doivent être actives

Résultat attendu Une prise murale Ethernet repérée, testée sur ses 8 conducteurs et reliée au réseau local via le coffret de communication.

01 Prise téléphonique en T ou prise RJ45 : ce qui change dans un logement

L’ancienne prise téléphonique en T transportait une ligne cuivre destinée au téléphone analogique et, éventuellement, à l’ADSL. La prise RJ45 est un connecteur universel à huit contacts : correctement câblée avec quatre paires, elle transporte un réseau Ethernet, un téléphone IP ou une ligne téléphonique selon la façon dont le tableau est brassé.

Ne confondez pas le connecteur et le service. Une prise RJ45 reliée au tableau de communication ne donne accès à Internet que si un cordon la relie, au coffret, à un port LAN de votre box ou d’un switch ; la fibre arrive à la PTO, et la ligne cuivre historique arrive au DTI, pas directement dans chaque prise murale.

Vous pouvez conserver une ancienne prise en T si une ligne analogique fonctionne encore, mais elle n’a aucun intérêt pour un réseau Ethernet moderne. Un téléphone équipé d’une fiche RJ11 peut souvent être connecté dans une RJ45 prévue à cet effet, mais ce n’est pas un substitut à un câblage réseau à huit fils.

02 Choisir le câble RJ45, les prises et le coffret de communication

Pour installer une prise RJ45 durable, achetez du câble monobrin en cuivre massif à quatre paires, prévu pour la pose fixe dans une gaine ou une goulotte. Évitez le CCA, aluminium cuivré : moins cher à l’achat, il est plus fragile, se raccorde moins bien et peut mal supporter une alimentation PoE pour caméra, point d’accès Wi-Fi ou téléphone IP.

La catégorie doit être cohérente sur tout le trajet. Un câble Cat 6A raccordé sur un connecteur Cat 5e fonctionnera, mais la performance globale sera celle de l’élément le moins performant ; prenez donc prises, panneaux et cordons de même niveau lorsque vous visez le 10 Gb/s.

Solution	Usage réseau réaliste	Prix indicatif du câble	Choix conseillé
Cat 5e cuivre	1 Gb/s jusqu’à 100 m	0,50 à 1,20 € / m	Dépannage ou réseau existant ; peu pertinent en neuf.
Cat 6 cuivre	1 Gb/s jusqu’à 100 m ; 10 Gb/s sur une courte longueur selon l’installation	0,80 à 1,80 € / m	Bon compromis pour un petit réseau Gigabit.
Cat 6A cuivre	10 Gb/s jusqu’à 100 m avec chaîne compatible	1,50 à 3,50 € / m	Le choix pérenne pour rénovation lourde ou construction.
Câble résidentiel Grade 2TV ou Grade 3TV	Données et distribution multimédia selon le système complet choisi	1,50 à 5 € / m	À retenir si votre projet inclut une distribution TV sur paires torsadées.

Prix indicatifs hors pose et hors connecteurs. Vérifiez la classe de réaction au feu et la compatibilité annoncée par le fabricant des composants.

Le tableau de communication regroupe le DTI, le panneau de brassage, la box et, si besoin, un switch. Prévoyez une alimentation électrique à proximité, de la ventilation autour des équipements et assez de place pour les cordons : un coffret trop peu profond transforme vite le brassage en amas de câbles.

03 Préparer l’emplacement des prises RJ45 et le cheminement du câble

Placez au moins une prise près du meuble TV, du bureau et des futurs points d’accès Wi-Fi, plutôt que derrière un radiateur ou dans un placard fermé. Une hauteur de prise similaire à celle des prises électriques, souvent autour de 30 cm du sol fini, est pratique ; adaptez-la au mobilier et aux contraintes de la pièce.

Dessinez chaque liaison depuis le tableau de communication jusqu’à sa pièce, sans raccord intermédiaire. Mesurez le chemin réel en suivant gaines et angles, ajoutez 1 à 2 m de marge à chaque extrémité pour le raccordement, puis étiquetez le câble avant de le tirer : chambre-1, séjour-TV ou bureau, par exemple.

Utilisez une gaine ICTA ou une goulotte dédiée, avec un diamètre qui laisse glisser le câble sans effort. Respectez un rayon de courbure d’au moins quatre fois le diamètre extérieur du câble, ou la valeur plus exigeante de sa notice ; un coude pincé peut dégrader les paires et faire chuter le débit.

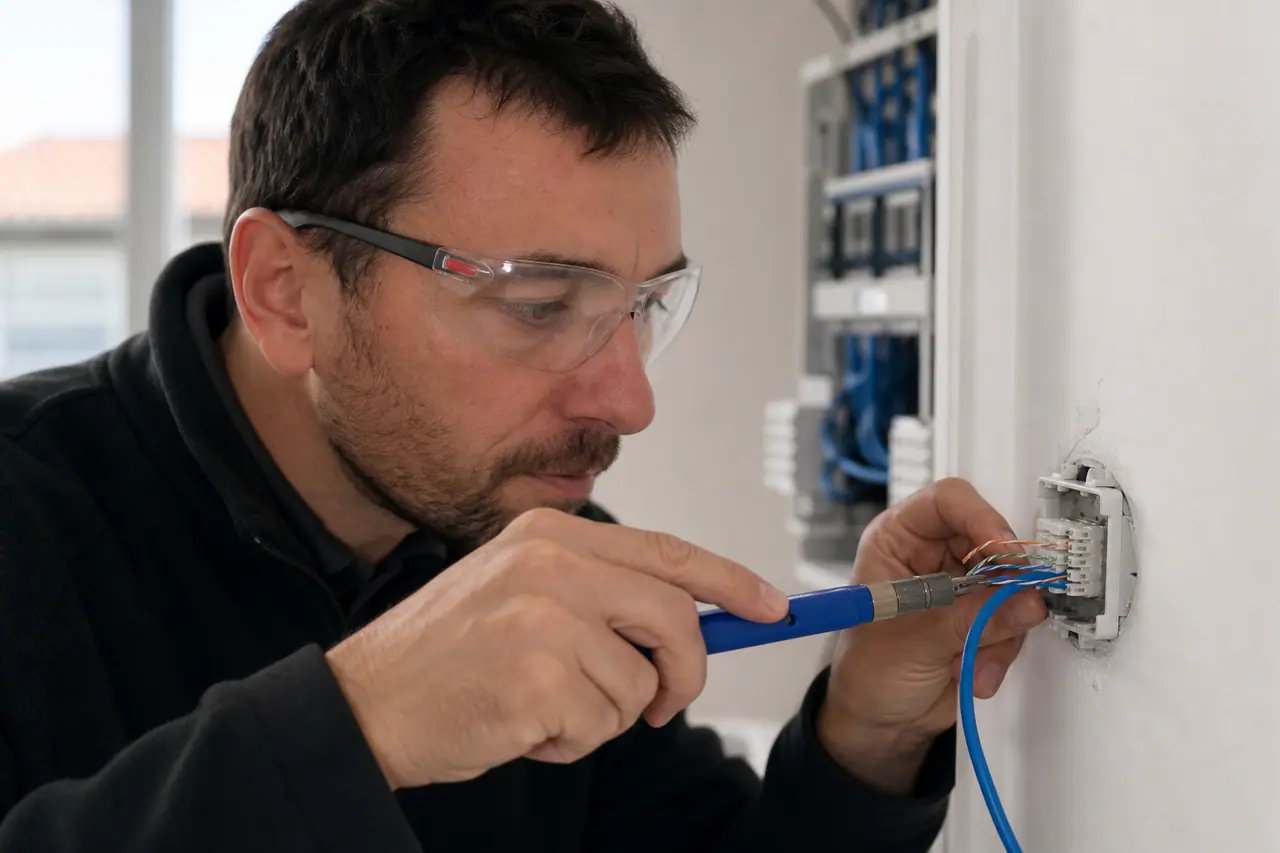

04 Installer une prise RJ45 : raccordement T568A pas à pas

Le câblage T568A est la convention fréquemment retenue en résidentiel français. Le T568B fonctionne tout aussi bien si les deux extrémités sont identiques, mais ne mélangez jamais A d’un côté et B de l’autre : vous obtiendrez un câble croisé, source de pannes sur une installation domestique.

Sur la plupart des mécanismes muraux, un code couleur imprimé indique les positions A et B. En T568A, les bornes 1 et 2 reçoivent blanc-vert et vert ; les bornes 3 et 6 reçoivent blanc-orange et orange ; les bornes 4 et 5 reçoivent bleu et blanc-bleu ; les bornes 7 et 8 reçoivent blanc-marron et marron.

05 Séparer courants faibles et électricité 230 V sans dégrader le réseau

Le câble réseau est un câble de courants faibles ; les prises électriques, éclairages et appareils fixes relèvent des courants forts en 230 V. Dans une installation conforme à l’esprit de la norme NF C 15-100, faites circuler ces réseaux dans des conduits ou compartiments distincts : ne tirez pas un câble RJ45 dans la même gaine qu’un câble électrique.

Lorsque les deux réseaux doivent se rencontrer, faites-les se croiser à 90° et limitez leur parcours parallèle. Conservez une distance pratique d’environ 20 cm en parallèle lorsque le chantier le permet ; dans une goulotte commune, utilisez impérativement une cloison de séparation prévue par le fabricant.

06 Tester une prise RJ45 et diagnostiquer un réseau lent ou absent

Commencez par un testeur de câble RJ45 : le module distant doit confirmer les conducteurs 1 à 8 dans le bon ordre. Ce test vérifie la continuité et les inversions les plus courantes, mais un testeur simple ne mesure ni la qualité réelle du signal ni la catégorie atteinte.

Branchez ensuite un ordinateur directement sur la prise et observez la vitesse de négociation annoncée par son interface réseau ou par le switch. Une liaison à 1 Gb/s confirme généralement que les quatre paires sont utilisables ; une négociation à 100 Mb/s signale souvent une paire ouverte, inversée ou trop détorsadée, car le Gigabit utilise les huit conducteurs.

Symptôme	Cause probable	Contrôle et correction
Aucun voyant de lien	Câble non brassé, mauvais port de box, fil coupé ou prise mal enfoncée	Vérifier le cordon au coffret, le test 1 à 8 et le raccordement LSA.
Lien à 100 Mb/s au lieu de 1 Gb/s	Une ou plusieurs paires défectueuses	Refaire les deux terminaisons en gardant les paires torsadées.
Connexion instable	Câble pincé, CCA, connecteur incompatible ou humidité	Inspecter le parcours, remplacer le tronçon abîmé et contrôler les fiches.
Internet absent mais lien local présent	Box, switch, DHCP ou brassage mal configuré	Tester la même machine directement sur la box et vérifier le port LAN utilisé.
Débit Internet faible	Limite de l’abonnement, Wi-Fi ou serveur distant	Mesurer d’abord le débit local filaire ; ne concluez pas à une panne du câblage trop vite.

Pour tester une prise RJ45 de manière complète, un testeur de qualification est nécessaire ; il est surtout rentable pour plusieurs liaisons ou pour un artisan.

Distinguez toujours le réseau local d’Internet. Si deux appareils reliés par câble échangent rapidement via le switch mais que les téléchargements restent lents, le problème vient probablement de l’accès Internet, de la box ou du serveur distant, pas de la prise murale.

07 Quand confier l’installation RJ45 à un électricien ou à un installateur réseau

Vous pouvez poser une liaison RJ45 vous-même si le cheminement est accessible, séparé de l’électricité et que le coffret est prêt à accueillir les terminaisons. Le raccordement d’un câble basse tension est accessible à un bricoleur soigneux, à condition de tester chaque lien avant de fermer les doublages ou de refaire les peintures.

Faites intervenir un professionnel si vous devez créer des saignées dans un mur porteur, modifier le tableau électrique ou la GTL, traverser une zone humide sans solution adaptée, manipuler l’arrivée opérateur ou déplacer la PTO fibre. Un électricien ou un installateur VDI est également préférable pour un réseau de plusieurs prises, du PoE important, une baie de brassage ou une recette de performance documentée.

Le budget de pose professionnelle dépend surtout des passages difficiles : comptez souvent 100 à 250 € de main-d’œuvre par prise sur un cheminement accessible, et nettement plus lorsque murs, plafonds ou finitions doivent être ouverts puis repris. Demandez un devis mentionnant la catégorie de chaque composant, le nombre de prises actives, les tests prévus et le repérage final.

08 Entretien et évolutions d’une installation réseau domestique

Une installation fixe bien réalisée demande peu d’entretien. Une fois par an, dépoussiérez doucement le coffret hors tension, vérifiez que les câbles ne sont pas écrasés par la porte et que les cordons de brassage restent identifiés ; remplacez un cordon souple fatigué avant de suspecter le câble encastré.

Gardez un plan simple avec le numéro du port de panneau, le nom de la pièce et le port de switch associé. Cette documentation devient précieuse si vous ajoutez un point d’accès Wi-Fi, une caméra PoE, un NAS ou une seconde box : vous saurez immédiatement quelle prise est disponible et quel câble alimente quel équipement.

Questions fréquentes Ce que les lecteurs demandent le plus

Comment installer une prise RJ45 à la place d’une ancienne prise téléphonique ?

Retirez la prise en T seulement après avoir identifié son câble et vérifié qu’elle n’est plus nécessaire à une ligne cuivre active. Pour un vrai réseau Ethernet, tirez idéalement un nouveau câble à quatre paires entre le tableau de communication et la boîte murale. Raccordez ses huit fils sur un module RJ45 en T568A aux deux extrémités, puis reliez le panneau de brassage à la box ou au switch.

Quel câble faut-il utiliser pour installer une prise RJ45 dans une maison ?

Choisissez un câble monobrin à quatre paires en cuivre massif, conçu pour une pose fixe. Le Cat 6 suffit pour un réseau Gigabit domestique ; le Cat 6A est préférable si vous rénovez, car il permet le 10 Gb/s jusqu’à 100 m avec prises, panneau et équipements compatibles. Évitez le câble CCA, moins fiable et moins adapté au PoE.

Faut-il raccorder les 8 fils d’une prise RJ45 ?

Oui, raccordez systématiquement les huit fils, soit les quatre paires, même si un ancien téléphone n’en utilisait que deux. Ethernet Gigabit utilise les quatre paires ; avec seulement deux paires fonctionnelles, l’équipement peut se limiter à 100 Mb/s ou ne pas établir de liaison. Suivez le même code T568A ou T568B aux deux bouts du câble.

Peut-on faire passer un câble RJ45 avec des fils électriques dans la même gaine ?

Non, prévoyez une gaine distincte pour le câble réseau. Le mélange avec du 230 V dans un même conduit complique la sécurité, contrevient au principe de séparation des courants forts et faibles et peut perturber le signal. Si les parcours se croisent, faites-les à 90° ; dans une goulotte partagée, utilisez une cloison de séparation adaptée.

Pourquoi ma prise RJ45 est-elle limitée à 100 Mb/s ?

Une négociation à 100 Mb/s provient souvent d’une paire mal raccordée, d’un fil coupé, d’un câble pincé ou de paires trop détorsadées au niveau du connecteur. Testez d’abord l’ordre des fils 1 à 8 avec un testeur RJ45, puis refaites les terminaisons en T568A ou T568B de façon identique. Vérifiez aussi que le switch et l’ordinateur disposent bien de ports Gigabit.

Combien coûte l’installation d’une prise RJ45 ?

En fourniture seule, comptez environ 60 à 250 € pour une liaison selon la longueur de câble, la catégorie choisie, le mécanisme mural, le panneau de brassage et l’outillage déjà possédé. Une pose par professionnel se chiffre souvent à partir de 100 à 250 € de main-d’œuvre par prise accessible, hors créations de saignées, reprises de finition et équipements réseau actifs.

Une prise RJ45 peut-elle servir pour le téléphone et Internet ?

Oui, le même câblage RJ45 peut transporter un service téléphonique ou Ethernet, mais pas sans configuration au coffret. Un cordon de brassage peut affecter une prise à un port téléphonique de la box, tandis qu’un autre port est relié au switch pour Internet. Pour un ordinateur, une TV ou un point d’accès, gardez le câblage des huit fils complet.
