Maçonnerie Tutoriel
Poser un caniveau de drainage en béton

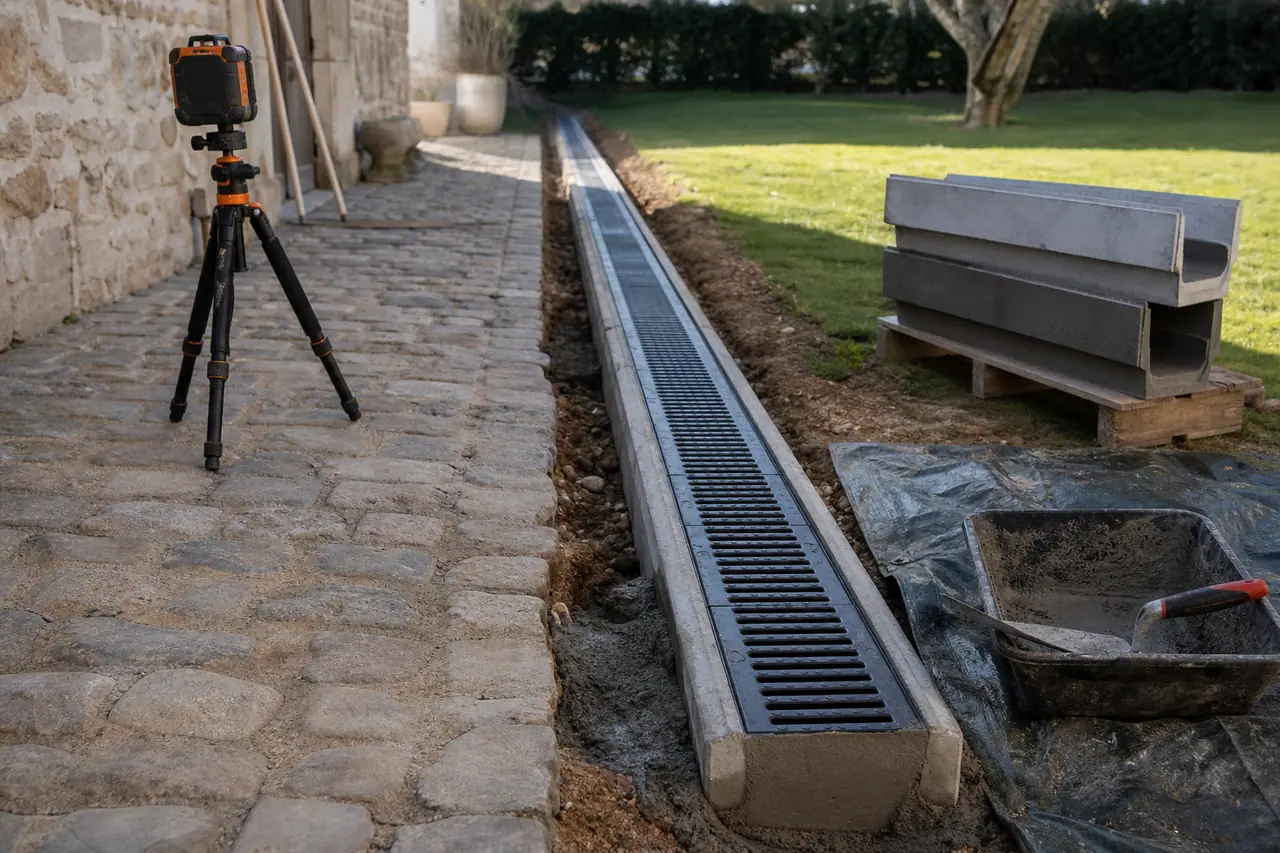

Un caniveau de drainage en béton se pose dans une tranchée profilée avec une pente continue vers le point d'évacuation, sur un lit de béton qui ancre les éléments et les empêche de bouger sous le passage. La pente reste le point le plus déterminant : un caniveau posé de niveau, sans inclinaison régulière, retient l'eau au lieu de l'évacuer, ce qui annule tout l'intérêt de l'ouvrage même si les éléments eux-mêmes sont parfaitement alignés.
L’essentiel
4 min de lecture- Une pente continue d'au moins 0,5 % vers le point d'évacuation est indispensable, sans quoi l'eau stagne au fond du caniveau.
- Le caniveau se pose sur un lit de béton continu de 10 à 15 cm, jamais directement sur un fond de tranchée en terre compactée seule.
- La grille de recouvrement doit affleurer exactement le niveau du sol fini, pas plus haut ni plus bas, pour ne pas créer de ressaut ni de zone de rétention.
- Le point d'évacuation final doit rejoindre un réseau capable d'absorber le débit, un puisard, un réseau pluvial ou une noue paysagère selon la configuration.
- En bordure de bâtiment, le caniveau se pose systématiquement en éloignant l'eau des fondations, jamais en la redirigeant vers le pied du mur.
- La coupe des éléments en béton dégage de la silice cristalline : masque et lunettes de protection sont indispensables.
Outils
- cordeau à tracer et piquets
- bêche et pelle pour la tranchée
- niveau laser pour contrôler la pente
- truelle et taloche
- disqueuse avec disque diamant pour les coupes
- gants, lunettes, masque anti-poussière
Fournitures
- éléments de caniveau en béton préfabriqué avec grille adaptée
- béton dosé à environ 300 kg/m³ de ciment pour le lit de pose
- sable et gravillon pour le gâchage si pas de béton prêt à l'emploi
- raccord de sortie vers le réseau d'évacuation existant
- géotextile en option sur sol instable
Résultat attendu Un caniveau qui capte et évacue efficacement l'eau de ruissellement, sans stagnation ni retour vers les fondations du bâtiment.
Un caniveau de drainage capte l'eau de ruissellement en surface, devant un garage, le long d'une terrasse ou en bordure de bâtiment, et la conduit vers un point d'évacuation adapté. Sa pose repose sur un principe simple mais souvent négligé : c'est la pente, pas l'alignement esthétique des éléments, qui fait fonctionner l'ouvrage.
Définir le tracé et le point d'évacuation
Avant de creuser quoi que ce soit, identifiez le point d'évacuation final : un puisard existant, un raccordement au réseau pluvial, ou une noue paysagère capable d'absorber le débit collecté. Le tracé du caniveau se dessine ensuite entre la zone à drainer et ce point d'évacuation, en cherchant le chemin le plus direct pour limiter la longueur totale et le nombre de coudes, chaque changement de direction ralentissant l'écoulement.
| Point d'évacuation | Cas d'usage | Point de vigilance |
|---|---|---|
| Puisard existant | Sol suffisamment perméable pour absorber le débit | Vérifier la capacité d'absorption avant de tout raccorder dessus |
| Réseau pluvial de la commune | Raccordement autorisé par le règlement local | Une autorisation préalable est souvent nécessaire |
| Noue paysagère ou zone d'infiltration | Terrain avec espace disponible et pente naturelle | Dimensionner selon la surface totale collectée en amont |
Un caniveau qui ne débouche nulle part de fiable ne fait que déplacer le problème d'eau stagnante quelques mètres plus loin.
Creuser la tranchée avec la bonne pente
La profondeur de la tranchée doit permettre de loger le lit de béton, le corps du caniveau et laisser affleurer sa grille au niveau du sol fini. Cette profondeur totale varie selon le modèle de caniveau choisi, généralement entre 20 et 35 cm, à vérifier précisément sur la fiche technique du produit avant de creuser.
Poser les éléments sur le lit de béton
De la tranchée profilée à la grille posée
-
Profiler le fond de tranchée
Réglez le fond de tranchée en suivant la pente calculée, en contrôlant régulièrement au niveau laser sur toute la longueur du tracé.
Posez des piquets de niveau tous les mètres, calés à la hauteur exacte attendue, pour matérialiser la pente avant de couler le béton.
-
Couler le lit de béton
Étalez un lit de béton de 10 à 15 cm sur toute la longueur, en respectant la pente définie, et laissez-le légèrement prendre avant de poser les éléments.
Coulez par sections de 2 à 3 mètres pour garder le contrôle sur la pente, plutôt que de couler toute la longueur d'un coup.
-
Poser les éléments de caniveau
Positionnez chaque élément bout à bout sur le lit de béton frais, en vérifiant l'alignement et la pente à chaque jonction avant de passer au suivant.
Un léger jeu de quelques millimètres entre deux éléments absorbe la dilatation thermique sans compromettre l'écoulement.
-
Contre-buter les côtés
Comblez l'espace entre le corps du caniveau et les parois de la tranchée avec du béton, des deux côtés, pour bloquer tout mouvement latéral.
Un contre-butage plus généreux côté passage de véhicule renforce la tenue de l'ouvrage sous la charge répétée.
-
Raccorder à l'évacuation
Connectez l'extrémité du caniveau au point d'évacuation prévu, en vérifiant l'étanchéité du raccord et la continuité de la pente jusqu'au bout.
Testez l'écoulement à l'eau avant de poser les grilles finales, pendant que le raccord reste encore accessible pour une correction rapide.
-
Poser les grilles et araser
Positionnez les grilles de recouvrement en vérifiant qu'elles affleurent exactement le niveau du sol fini environnant, sans ressaut ni creux.
Une grille légèrement en retrait crée une marche que les piétons accrochent facilement ; une grille en saillie use les pneus et gêne le passage.
Les repères de la pose
- 0,5 à 1 %
- pente minimale vers le point d'évacuation soit 5 à 10 cm de dénivelé sur 10 m linéaires
- 10 à 15 cm
- épaisseur du lit de béton coulé en continu pour ancrer les éléments
- 20 à 35 cm
- profondeur totale courante de tranchée variable selon le modèle de caniveau choisi
Choisir la charge admissible selon l'usage
Un caniveau posé le long d'un chemin piéton n'a pas les mêmes contraintes qu'un caniveau installé devant l'entrée d'un garage traversée quotidiennement par un véhicule. Les fabricants classent leurs modèles selon une charge admissible normalisée : choisir un modèle piéton pour un usage carrossable expose à une fissuration rapide de la grille et du corps du caniveau sous le poids répété.
Éloigner l'eau des fondations
Un caniveau posé en bordure de bâtiment doit systématiquement conduire l'eau loin des fondations, jamais la concentrer contre le pied du mur. Cette logique rejoint celle développée dans notre méthode pour construire un muret, où la question du ruissellement et de son évacuation conditionne également la durabilité de l'ouvrage. Vérifiez aussi que le point d'évacuation choisi ne redirige pas indirectement l'eau vers une zone déjà sujette à humidité, un déplacement du problème plutôt qu'une vraie résolution.
Le dosage du béton du lit de pose suit la même logique que pour tout ouvrage courant en béton, développée dans notre article sur le dosage du mortier et du béton. Un caniveau situé en bordure d'une allée déjà pavée ou en gravier trouve naturellement sa place aux côtés des méthodes décrites pour poser des pavés autobloquants ou réaliser une allée en gravier, le caniveau captant précisément l'eau qui ruisselle sur ces surfaces.
Contrôle avant de considérer le chantier terminé
Points à vérifier avant de reboucher
Questions fréquentes Ce que les lecteurs demandent le plus
Quelle pente prévoir pour un caniveau de drainage en béton ?
Une pente continue d'au moins 0,5 % à 1 % vers le point d'évacuation reste indispensable, soit 5 à 10 cm de dénivelé sur 10 mètres linéaires. Cette valeur, discrète visuellement, doit être contrôlée au niveau laser tout au long du creusement, sans quoi l'eau stagne au fond du caniveau au lieu de s'évacuer correctement.
Faut-il un lit de béton sous un caniveau de drainage ?
Oui, systématiquement. Le caniveau se pose sur un lit de béton continu de 10 à 15 cm d'épaisseur, jamais directement sur un fond de tranchée en terre compactée seule. Ce lit ancre les éléments et les empêche de bouger sous le passage répété, tout en garantissant la continuité de la pente sur toute la longueur.
Comment choisir la charge admissible d'un caniveau de drainage ?
Les fabricants classent leurs modèles selon une charge normalisée adaptée à l'usage : piéton pour un chemin, carrossable léger pour un passage de véhicule occasionnel, et renforcé pour un usage intensif comme une entrée de garage quotidienne. Choisir un modèle piéton pour un usage carrossable expose à une fissuration rapide de la grille et du corps du caniveau.
Où faire déboucher un caniveau de drainage ?
Trois options courantes existent : un puisard existant si le sol est suffisamment perméable pour absorber le débit, un raccordement au réseau pluvial communal avec autorisation préalable, ou une noue paysagère dimensionnée selon la surface totale collectée en amont. Un caniveau qui ne débouche nulle part de fiable ne fait que déplacer le problème d'eau stagnante.
Pourquoi mon caniveau de drainage ne évacue-t-il pas l'eau correctement ?
La cause la plus fréquente est une pente insuffisante ou irrégulière vers le point d'évacuation, souvent due à un contrôle approximatif fait à l'œil plutôt qu'au niveau laser pendant le creusement. Une grille mal affleurée, qui crée un ressaut ou une zone de rétention, ou un point d'évacuation final saturé peuvent aussi expliquer une stagnation persistante.
Peut-on poser un caniveau de drainage soi-même ?
Oui, c'est un chantier accessible à qui maîtrise déjà les bases du terrassement et du coulage de béton, à condition de respecter scrupuleusement la pente continue vers le point d'évacuation. C'est ce contrôle de pente, plus que la pose elle-même des éléments, qui détermine la réussite ou l'échec de l'ouvrage.
Qui écrit cet article ?
La rédaction de Bricolage.fm réunit des rédacteurs spécialisés en travaux, outillage et habitat. Chaque page est construite pour répondre à une question précise, avec des ordres de grandeur vérifiables et les limites d’intervention rappelées. Nos principes de publication sont détaillés dans notre charte éditoriale.
Les prix, durées et quantités sont des ordres de grandeur pour un chantier courant en France. Ils varient selon la région, l’accessibilité et l’état du support. Toute intervention sur le gaz, une installation électrique sous tension, une structure porteuse ou un matériau amianté relève d’un professionnel qualifié.
