Sceller un poteau de portail dans du béton : le massif, les dimensions, la méthode

L’essentiel

8 min de lecture

• Un massif de 40 × 40 cm sur 60 à 80 cm de profondeur convient à la plupart des portails battants ajourés jusqu’à 3 m de passage ; passez à 50 × 50 cm sur 80 cm dès que le portail est plein, motorisé ou plus large.
• La profondeur se règle sur deux contraintes : atteindre un sol portant et rester hors gel, souvent 50 à 80 cm selon la région, davantage en altitude.
• Un vent de 100 km/h développe une poussée de l’ordre de 45 à 50 kg par mètre carré sur un vantail plein : sur un portail de 3 × 1,60 m, cela représente plus de 200 kg appliqués en porte-à-faux.
• Dosez le béton à 350 kg de ciment par mètre cube, soit environ 1 volume de ciment pour 2 de sable et 3 de gravier ; un massif de 40 × 40 × 60 cm représente 96 litres, soit à peu près six sacs de béton prêt à l’emploi de 35 kg.
• Posez les gaines de motorisation et le fourreau de passage sous l’entrée avant de couler : les rajouter après impose de casser le massif ou de traverser l’allée.
• Attendez au moins sept jours avant d’accrocher les vantaux, et un mois avant de solliciter réellement l’ouvrage : le béton n’atteint sa résistance nominale qu’à 28 jours.

Fiche de chantier réf. INT

Durée

Une demi-journée d’implantation et de terrassement, une demi-journée de coulage pour deux poteaux, puis 7 jours d’attente minimum avant la pose des vantaux.

Budget

Environ 60 à 150 € de béton et de fournitures par massif pour un portail battant courant, hors poteaux, portail, motorisation et évacuation des déblais.

Niveau

Intermédiaire Quelques chantiers derrière soi

Outils

• cordeau, piquets et mètre ruban de 5 m minimum
• niveau de 1 m et niveau de poche pour les poteaux
• bêche, pioche, barre à mine et tarière manuelle ou motorisée
• brouette, auge ou bétonnière
• règle de maçon et truelle
• serre-joints, chevrons et vis pour les étais de maintien
• gants, lunettes, chaussures de sécurité et masque FFP3 en cas de découpe

Fournitures

• ciment, sable 0/4 et gravier 6/20, ou béton prêt à l’emploi en sacs
• eau propre
• gaine TPC rouge annelée pour l’alimentation de la motorisation
• grillage avertisseur rouge
• fourreau de traversée sous l’allée si les deux poteaux doivent être reliés
• cales de réglage et chevrons de contreventement
• éventuellement platines, goujons et résine de scellement chimique

Résultat attendu Deux poteaux d’aplomb, parfaitement alignés et à écartement constant, fondés sur un massif dimensionné pour le poids du portail et sa prise au vent.

01 Ce que le massif de scellement doit réellement reprendre

Beaucoup de portails s’affaissent au bout de deux ou trois ans alors que le poteau lui-même n’a pas bougé d’un millimètre. Ce n’est pas l’ancrage qui a lâché, c’est le sol autour du massif qui a cédé. Un poteau de portail ne travaille pas comme un poteau de clôture : il supporte une charge excentrée, appliquée à 1,20 ou 1,50 m de son axe, qui cherche en permanence à le faire pivoter dans le terrain.

Le poids compte moins qu’on ne l’imagine. Un vantail en aluminium de 1,50 m de large pèse rarement plus de 35 kg, un vantail en acier plein peut monter à 100 kg. Ce qui dimensionne vraiment le massif, c’est la prise au vent. Un vent de 100 km/h développe une pression de l’ordre de 45 à 50 kg par mètre carré. Sur un portail plein de 3 m de passage et 1,60 m de haut, soit 4,8 m² de surface, la poussée dépasse 200 kg, appliquée en porte-à-faux sur deux poteaux. Un modèle ajouré, à barreaux espacés, laisse passer l’air et divise cette contrainte par trois ou quatre.

02 Quelles dimensions de massif pour quel portail

Il n’existe pas de dimension universelle, mais des repères éprouvés qui couvrent l’immense majorité des installations résidentielles. La règle de base : la largeur du massif encadre le poteau d’au moins 15 cm de béton sur chaque face, et la profondeur dépasse toujours la profondeur hors gel locale. Quand le terrain est un remblai récent, une terre argileuse gonflante ou une pente, ces valeurs deviennent un minimum à majorer.

Configuration	Section du massif	Profondeur	Volume de béton par poteau
Portillon seul, vantail ajouré jusqu’à 1,20 m	30 × 30 cm	50 à 60 cm	45 à 55 litres
Portail battant ajouré, passage jusqu’à 3 m, manuel	40 × 40 cm	60 à 80 cm	95 à 130 litres
Portail battant plein ou motorisé, passage 3 à 4 m	50 × 50 cm	80 cm	200 litres
Portail lourd en acier, site très exposé au vent	60 × 60 cm ou massif ferraillé	80 à 100 cm	290 à 360 litres
Portail coulissant autoportant	Massif filant de 40 à 50 cm de large	60 à 80 cm	Selon la longueur de refoulement

Valeurs indicatives pour un sol porteur homogène. Un remblai, une argile gonflante, une nappe proche ou une pente imposent un dimensionnement adapté au terrain, et parfois un avis technique.

Le calcul du volume est direct : multipliez les trois dimensions en mètres. Un massif de 0,40 × 0,40 × 0,60 m représente 0,096 m³, soit 96 litres. Un sac de béton prêt à l’emploi de 35 kg donne environ 16 à 18 litres de béton frais : il en faut donc six par massif. Au-delà de 150 litres par poteau, la bétonnière ou la livraison de béton prêt à l’emploi deviennent nettement plus économiques que les sacs. Les dosages détaillés et les erreurs de gâchage sont traités dans notre guide sur le mortier et le béton solides.

03 Poteau scellé dans le béton ou platine boulonnée : comment trancher

Si vous optez pour la platine, le scellement chimique s’impose devant la cheville mécanique : il répartit l’effort sur toute la longueur de l’ancrage et supporte mieux les charges alternées. Le trou doit être soufflé puis écouvillonné jusqu’à disparition complète de la poussière, c’est l’étape que tout le monde bâcle et qui divise la résistance par deux. Respectez la distance minimale au bord indiquée par le fabricant, souvent de l’ordre de 10 cm, et attendez le temps de charge complet, qui s’allonge fortement en dessous de 10 °C.

04 Implanter les deux poteaux avant de couler quoi que ce soit

L’implantation est la seule étape réellement irréversible. Un écart de 2 cm sur l’entraxe et le portail ne ferme plus ; un poteau désaxé de 3 mm en pied donne près d’un centimètre en tête sur 1,60 m de haut, et les vantaux ne s’affleurent plus au milieu. Prenez la cote entre nus intérieurs de poteaux donnée par le fabricant du portail, jamais une cote approximative de passage, et matérialisez-la au cordeau avant le premier coup de bêche.

• Vérifiez l’entraxe demandé par le fabricant, jeux de gonds compris : la tolérance courante est de l’ordre de 5 mm.
• Contrôlez l’équerrage par les diagonales : deux diagonales égales garantissent que les poteaux ne sont pas en biais par rapport à l’allée.
• Contrôlez le niveau relatif des deux têtes de poteaux, surtout sur un terrain en pente.
• Repérez les réseaux enterrés, eau, électricité, gaz, télécoms, arrosage, avant de creuser, plans à l’appui.
• Prévoyez le sens d’ouverture : un vantail battant vers l’intérieur ne doit pas buter sur la pente de l’allée.
• Vérifiez auprès de la mairie les règles d’implantation et de hauteur du plan local d’urbanisme : une clôture sur rue relève souvent d’une déclaration préalable.

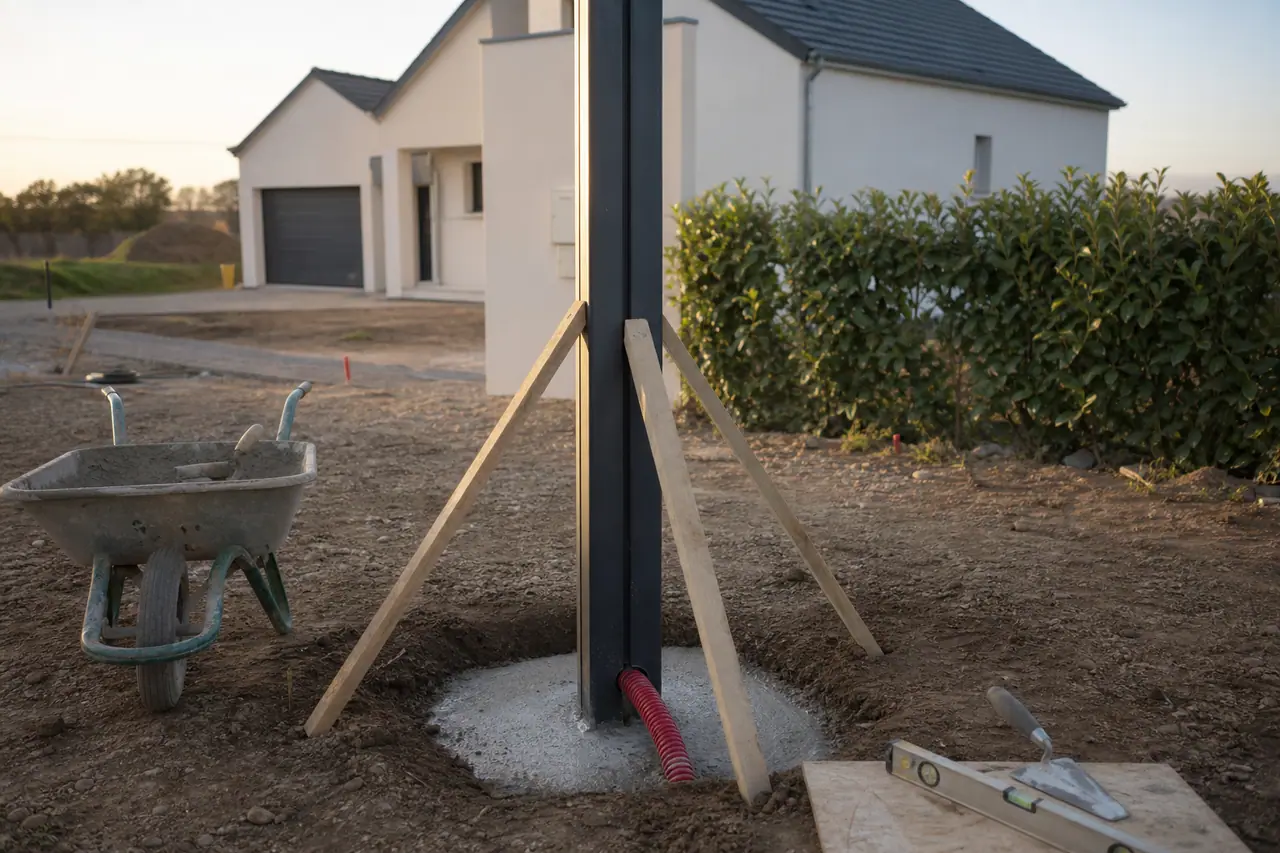

05 Couler le massif : dosage, mise en œuvre et maintien du poteau

06 Portail coulissant : un massif filant, pas deux plots

Un portail coulissant autoportant ne se scelle pas comme un battant. Le vantail est porté par deux chariots fixés sur un massif situé le long du refoulement, c’est-à-dire de l’espace latéral dans lequel le portail se range. Ce massif doit être filant et continu : deux plots isolés se désolidarisent et le portail finit par frotter à mi-course.

Comptez une longueur de massif d’environ une fois et demie la largeur de passage, une largeur de 40 à 50 cm et la même profondeur hors gel qu’un massif de battant. Prévoyez l’ancrage des platines de chariots avant coulage, en respectant l’entraxe exact du fabricant, et arasez le massif parfaitement de niveau sur toute sa longueur : un coulissant tolère beaucoup moins de défaut de planéité qu’un battant. Le poteau de réception, à l’opposé, reçoit son propre massif et encaisse les efforts de fin de course.

07 Anticiper la motorisation avant de refermer la tranchée

Même si la motorisation n’est pas prévue tout de suite, le coût d’un fourreau posé pendant le chantier est dérisoire face à celui d’une tranchée rouverte dans une allée finie. Prévoyez systématiquement une gaine d’alimentation depuis le tableau, une gaine de liaison entre les deux poteaux passant sous le passage, et une aiguille de tirage laissée à demeure dans chacune. Ajoutez une gaine supplémentaire vide : elle servira un jour à un interphone, une caméra ou une boucle de détection.

08 Combien de temps attendre avant d’accrocher les vantaux

C’est l’erreur la plus fréquente, parce qu’elle ne se voit pas immédiatement. Un béton qui semble dur en surface au bout de vingt-quatre heures n’a encore développé qu’une fraction de sa résistance. Charger un massif trop tôt crée une micro-rotation du poteau dans le béton frais, invisible, mais suffisante pour que le portail ne ferme plus correctement six mois plus tard.

Délai après coulage	Ce qui est possible	Ce qu’il faut encore éviter
24 à 48 h	Retirer les étais si le temps est doux et sec	Toute charge sur le poteau, y compris s’y appuyer
3 à 5 jours	Remblayer, poser un revêtement autour du massif	Accrocher un vantail, même léger
7 jours	Accrocher les vantaux et régler les gonds	Manœuvres répétées, motorisation en charge
28 jours	Usage normal, motorisation, réglages définitifs	Rien de particulier

Délais indicatifs pour un béton courant par température douce. Par temps froid, la prise ralentit fortement : allongez chaque étape.

Une fois les vantaux posés, contrôlez le jeu au centre et le niveau de fermeture après le premier hiver : c’est là que les mouvements de terrain se révèlent. Les mêmes principes de fondation, de drainage et de finition valent pour tout ouvrage de clôture maçonné, détaillés dans notre guide pour construire un muret et dans celui consacré à la pose d’une clôture.

Questions fréquentes Ce que les lecteurs demandent le plus

Quelle profondeur pour sceller un poteau de portail ?

Comptez 60 à 80 cm pour un portail battant courant, en descendant toujours sous la profondeur hors gel locale, qui va souvent de 50 à 80 cm en France et davantage en altitude. Sur un portail plein, motorisé ou en site très venté, visez 80 cm à 1 m. Un remblai récent ou une argile gonflante imposent de descendre plus bas, jusqu’à trouver un sol réellement portant.

Combien de sacs de béton pour un massif de portail ?

Un massif de 40 × 40 × 60 cm représente 0,096 m³, soit 96 litres. Un sac de béton prêt à l’emploi de 35 kg donne environ 16 à 18 litres de béton frais : il en faut donc six par poteau, sept avec une marge de sécurité. Pour un massif de 50 × 50 × 80 cm, soit 200 litres, comptez douze sacs, un volume à partir duquel la bétonnière devient plus économique.

Peut-on sceller un poteau de portail sans béton ?

Les mortiers de scellement rapide en sac, versés à sec puis arrosés, conviennent à un poteau de clôture léger ou à un portillon, pas à un portail. Ils prennent en quelques minutes, ce qui interdit tout réglage fin, et le volume de matière reste faible. Pour un vantail qui exerce un effort en porte-à-faux permanent, seul un vrai massif de béton apporte le poids et l’encastrement nécessaires.

Combien de temps avant de poser le portail sur les poteaux scellés ?

Laissez les étais en place 48 heures, remblayez au bout de trois à cinq jours et n’accrochez les vantaux qu’après sept jours. Le béton n’atteint sa résistance nominale qu’à 28 jours : jusque-là, limitez les manœuvres et évitez de mettre une motorisation en charge. Par temps froid, allongez chacun de ces délais, car la prise ralentit fortement en dessous de 10 °C.

Faut-il ferrailler le massif d’un poteau de portail ?

Pour un massif compact de portail battant courant, l’armature n’apporte pas grand-chose : c’est le volume et le frottement contre le terrain qui reprennent l’effort. Le ferraillage devient utile sur un massif filant de portail coulissant, sur un massif élancé qui travaille en flexion, ou lorsqu’un pilier maçonné est monté au-dessus. Dans ces cas, faites dimensionner l’armature par un professionnel.

Quel écart laisser entre les deux poteaux d’un portail ?

Utilisez toujours la cote d’entraxe donnée par le fabricant du portail, mesurée entre les nus intérieurs des poteaux, et non une cote de passage approximative. La tolérance courante est de l’ordre de 5 mm. Contrôlez également l’équerrage par les diagonales et le niveau relatif des deux têtes de poteaux avant de couler, car aucun de ces réglages ne se rattrape après la prise du béton.

Peut-on sceller un poteau de portail par temps de gel ?

Non. Un béton qui gèle avant d’avoir pris subit des dégâts irréversibles dans sa structure et ne retrouve jamais la résistance attendue. Reportez le coulage si la température doit descendre sous 5 °C dans les jours qui suivent. Par temps froid modéré, protégez le massif d’une bâche isolante et allongez les délais avant toute mise en charge.
