Plomberie Tutoriel

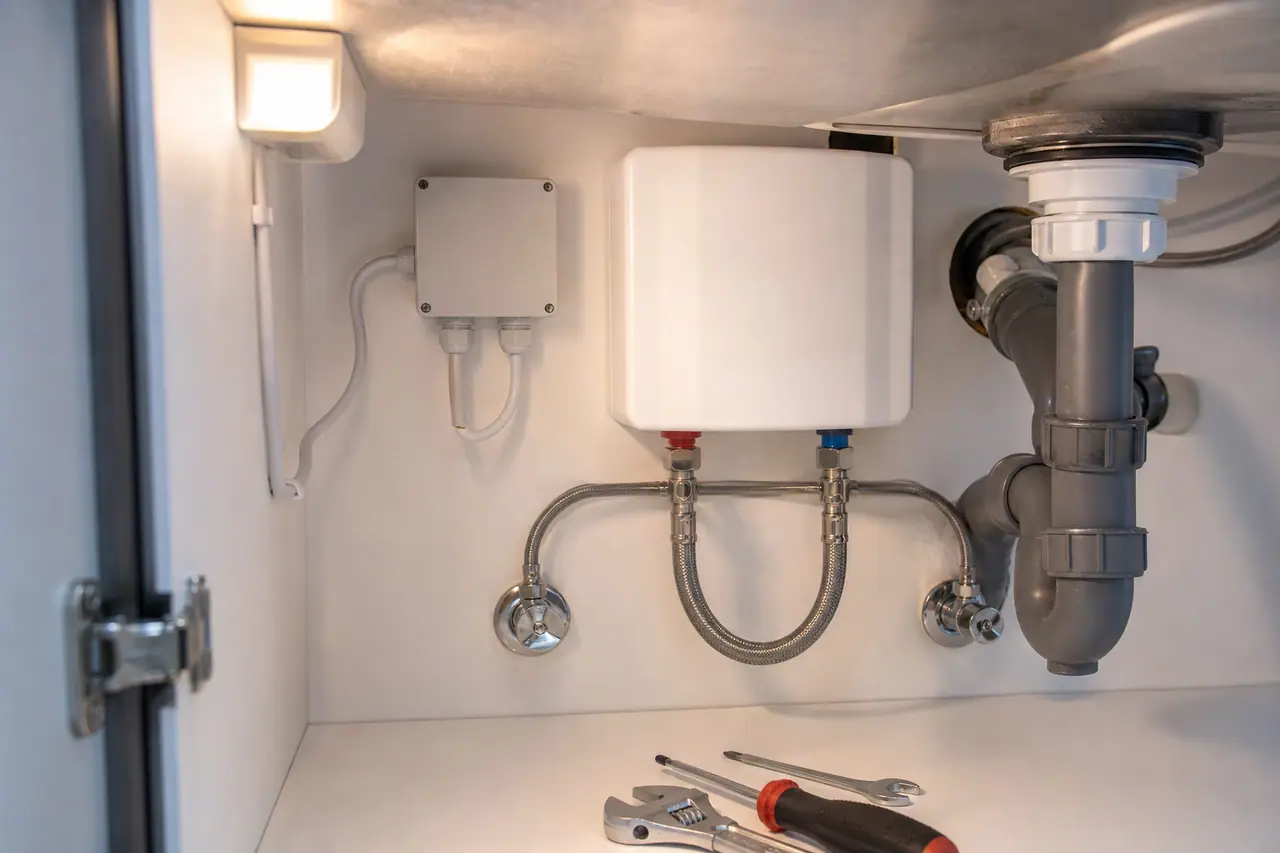

Installer un chauffe-eau électrique instantané sous l'évier
Un chauffe-eau électrique instantané chauffe l'eau à la demande, sans réservoir de stockage, ce qui le rend particulièrement adapté sous un évier de cuisine ou un point d'eau isolé où un ballon classique prendrait trop de place. Sa pose combine un raccordement électrique dédié, dimensionné pour la forte puissance instantanée de l'appareil, et un raccordement hydraulique simple sur l'arrivée d'eau froide existante, avec une purge d'air impérative avant la première mise sous tension pour ne pas endommager la résistance.
L’essentiel
4 min de lecture- Un chauffe-eau instantané ne stocke pas d'eau : il la chauffe au passage, ce qui économise l'espace mais limite le débit d'eau chaude disponible simultanément.
- La puissance électrique appelée est élevée, souvent 3 à 7 kW pour un petit modèle de point d'usage, ce qui impose un circuit électrique dédié au calibre adapté.
- Purgez systématiquement l'air du circuit en ouvrant le robinet d'eau chaude avant la toute première mise sous tension : chauffer une résistance à sec la détruit immédiatement.
- Un modèle de point d'usage, sous un évier, couvre un seul robinet ; un modèle plus puissant peut alimenter plusieurs points mais nécessite un raccordement électrique renforcé.
- Le disjoncteur différentiel dédié à l'appareil doit être de calibre adapté à sa puissance, jamais partagé avec un autre circuit existant.
- Coupez systématiquement l'eau et l'électricité avant toute intervention sur l'appareil, y compris pour un simple contrôle après installation.
Outils
- clé plate ou molette
- tournevis isolés
- détecteur de tension sans contact
- pince multiprise
- niveau à bulle
- perceuse pour la fixation murale
Fournitures
- chauffe-eau électrique instantané de la puissance adaptée à l'usage
- raccords flexibles ou rigides pour l'arrivée d'eau froide
- câble électrique de section adaptée à la puissance de l'appareil
- disjoncteur différentiel dédié au calibre approprié
- chevilles et vis pour la fixation murale de l'appareil
Résultat attendu De l'eau chaude disponible instantanément à un point d'usage isolé, sans ballon de stockage ni délai d'attente de chauffe préalable.
Le principe du chauffe-eau instantané est simple : l'eau froide traverse une résistance électrique puissante au moment même de son passage dans l'appareil, sans jamais être stockée. Ce fonctionnement évite l'encombrement d'un ballon, mais impose en contrepartie une puissance électrique instantanée élevée pour chauffer l'eau assez vite au débit demandé, un point qui conditionne toute l'installation électrique en amont.
Choisir la puissance adaptée à l'usage
Un chauffe-eau instantané de point d'usage, destiné à un seul robinet comme un évier de cuisine ou un lavabo, se contente généralement de 3 à 5 kW. Un modèle destiné à alimenter simultanément plusieurs points, ou une douche, monte à 7 kW voire davantage, ce qui change complètement le dimensionnement du circuit électrique nécessaire en amont.
| Usage | Puissance courante | Section de câble indicative |
|---|---|---|
| Point d'usage unique (évier, lavabo) | 3 à 5 kW | 2,5 mm² sur circuit dédié 20 A |
| Petite douche ou usage renforcé | 5,5 à 7 kW | 4 mm² sur circuit dédié 32 A |
| Alimentation de plusieurs points | 9 kW et plus | 6 mm² ou plus, avis d'un électricien recommandé |
Ces sections sont indicatives et dépendent aussi de la longueur de la ligne électrique : un calcul de chute de tension reste nécessaire sur une ligne longue.
Le circuit électrique dédié, un impératif
Avant même de penser au raccordement d'eau, la question du circuit électrique doit être tranchée : un chauffe-eau instantané n'est pas un petit appareil électroménager que l'on branche sur une prise existante. L'appel de courant au démarrage, le temps que la résistance monte en régime, sollicite fortement le câblage, ce qui explique pourquoi un circuit sous-dimensionné disjoncte systématiquement ou, pire, chauffe anormalement sans que le disjoncteur ne réagisse à temps.
Raccorder l'arrivée d'eau
Le raccordement hydraulique reste plus simple que l'électrique : le chauffe-eau instantané se pose en ligne sur l'arrivée d'eau froide, juste avant le robinet qu'il doit alimenter en eau chaude. La logique de raccordement rejoint celle décrite pour la pose d'un évier de cuisine, avec un point de vigilance supplémentaire propre au chauffe-eau : le sens de circulation de l'eau, entrée et sortie, clairement indiqué sur l'appareil et à ne jamais inverser.
De la fixation à la mise en service
De la fixation au premier remplissage
-
Couper l'eau et l'électricité
Fermez le robinet d'arrêt de l'arrivée d'eau froide concernée et coupez le disjoncteur du circuit dédié avant toute intervention.
Vérifiez l'absence de tension au détecteur sans contact avant de commencer, même sur un circuit tout juste installé.
-
Fixer l'appareil au mur
Positionnez et fixez le chauffe-eau au mur selon les indications du fabricant, généralement à l'aplomb ou à proximité immédiate du point d'eau à alimenter.
Vérifiez le sens de pose recommandé, certains modèles imposent une orientation précise pour la purge d'air interne.
-
Raccorder l'arrivée d'eau froide
Connectez le tuyau d'arrivée d'eau froide sur l'entrée de l'appareil, clairement identifiée, en utilisant des raccords étanches adaptés au diamètre existant.
Un raccord flexible facilite l'alignement si l'arrivée d'eau existante n'est pas parfaitement dans l'axe de l'entrée de l'appareil.
-
Raccorder la sortie d'eau chaude
Connectez la sortie de l'appareil au robinet ou au réseau d'eau chaude du point d'usage concerné, en respectant scrupuleusement le sens indiqué.
Un appareil raccordé à l'envers ne chauffe pas l'eau correctement et peut endommager la résistance : vérifiez deux fois avant de serrer définitivement.
-
Purger l'air du circuit
Rouvrez le robinet d'arrivée d'eau et ouvrez le robinet d'eau chaude du point d'usage pendant plusieurs minutes, sans remettre l'électricité, jusqu'à obtenir un jet d'eau régulier sans bulles d'air.
Cette purge est l'étape la plus souvent négligée et la plus critique : sautez-la, et la résistance chauffe à sec dès la première mise sous tension.
-
Câbler le raccordement électrique
Raccordez l'appareil au circuit électrique dédié selon le schéma du fabricant, en respectant phase, neutre et terre.
Un domino ou bornier automatique dans une boîte de dérivation dédiée, plutôt qu'un raccordement volant, sécurise durablement la connexion.
-
Remettre sous tension et tester
Réarmez le disjoncteur dédié, ouvrez le robinet du point d'usage et vérifiez que l'eau chauffe progressivement sans fuite au niveau des raccords.
Le débit d'eau chaude d'un instantané dépend directement du débit d'entrée : un débit trop fort à l'ouverture réduit la température de sortie, un débit plus faible l'augmente.
Les repères de l'installation
- 3-7 kW
- puissance courante d'un petit modèle selon qu'il alimente un ou plusieurs points d'usage
- 0
- litre stocké dans l'appareil l'eau chauffe uniquement au passage
- 1 circuit
- dédié exclusivement à l'appareil jamais partagé avec un autre usage électrique
Où installer l'appareil
L'emplacement idéal reste le plus proche possible du point d'usage à alimenter, pour limiter la longueur de tuyauterie parcourue par l'eau chaude avant d'atteindre le robinet : plus le trajet est long, plus l'eau qui stagnait dans le tuyau ressort froide en premier, ce qui gâche une partie de l'avantage d'instantanéité recherché avec ce type d'appareil. Un meuble sous évier suffisamment ventilé, sans excès d'humidité stagnante, convient bien à la plupart des modèles compacts destinés à un seul point d'usage.
Instantané ou chauffe-eau à accumulation
Deux logiques de production d'eau chaude
Chauffe-eau instantané
Sans stockage, chauffe à la demande
- Encombrement minimal, idéal sous un évier ou dans un espace réduit
- Pas d'attente de chauffe préalable, ni de perte de chaleur en veille
- Pas de risque de tartre accumulé dans un grand volume stocké
- Débit d'eau chaude simultané limité selon la puissance installée
- Appelle une puissance électrique instantanée élevée, circuit dédié obligatoire
- Moins adapté pour alimenter plusieurs points en usage simultané intensif
À choisir si Idéal pour un point d'usage isolé, un évier annexe ou un logement où l'espace manque.
Chauffe-eau à accumulation
Ballon de stockage classique
- Débit d'eau chaude confortable même en usage simultané sur plusieurs points
- Puissance électrique de fonctionnement plus modérée, répartie dans le temps
- Solution éprouvée pour l'ensemble d'un logement
- Encombrement du ballon, parfois important selon la capacité
- Délai de remontée en température après un usage intensif
- Entretien régulier nécessaire, voir notre méthode pour détartrer un chauffe-eau électrique
À choisir si Reste la référence pour l'alimentation générale d'un logement en eau chaude.
Le chauffe-eau instantané ne remplace pas un ballon pour l'ensemble d'un logement, mais résout élégamment le besoin ponctuel d'un point d'eau isolé, sans les contraintes d'entretien d'un ballon comme la vidange périodique ou le remplacement du groupe de sécurité.
Questions fréquentes Ce que les lecteurs demandent le plus
Quelle puissance choisir pour un chauffe-eau électrique instantané sous évier ?
Pour un point d'usage unique comme un évier ou un lavabo, une puissance de 3 à 5 kW suffit généralement. Un usage plus intensif, comme une petite douche, demande 5,5 à 7 kW. Cette puissance conditionne directement la section de câble et le calibre du disjoncteur dédié nécessaires en amont, à ne pas sous-dimensionner.
Peut-on brancher un chauffe-eau instantané sur une prise classique ?
Non, la puissance instantanée élevée de ces appareils, souvent 3 à 7 kW, dépasse largement ce qu'une prise de courant classique et son circuit peuvent supporter durablement. Un circuit électrique dédié, avec son propre disjoncteur différentiel calibré en conséquence, est indispensable pour éviter tout risque de surchauffe ou de déclenchement systématique.
Pourquoi faut-il purger l'air avant de mettre en route un chauffe-eau instantané ?
La résistance électrique de l'appareil chauffe l'eau qui la traverse en continu ; si de l'air occupe le circuit au lieu de l'eau, la résistance chauffe à vide et se détruit quasi instantanément. Ouvrir le robinet d'eau chaude plusieurs minutes avant la première mise sous tension, jusqu'à obtenir un jet régulier sans bulles, évite ce risque.
Un chauffe-eau instantané peut-il alimenter toute une salle de bains ?
Un modèle suffisamment puissant, 9 kW ou plus, peut alimenter plusieurs points, mais le débit d'eau chaude disponible reste limité par la puissance installée, ce qui rend un usage simultané intensif, douche et lavabo en même temps par exemple, moins confortable qu'avec un ballon à accumulation classique. Pour l'ensemble d'un logement, un chauffe-eau à accumulation reste généralement plus adapté.
Faut-il un électricien pour installer un chauffe-eau instantané ?
Le raccordement hydraulique reste accessible à un bricoleur, mais la création ou la vérification du circuit électrique dédié, avec le bon calibre de câble et de disjoncteur différentiel, mérite une attention particulière compte tenu de la puissance instantanée élevée appelée. En cas de doute sur le dimensionnement du circuit existant, l'avis d'un électricien reste préférable avant la mise en service.
Combien de temps dure l'installation d'un chauffe-eau instantané ?
Comptez 1 à 2 h si l'arrivée d'eau et le circuit électrique dédié sont déjà en attente à proximité du point d'usage. Ce délai augmente sensiblement s'il faut créer le circuit électrique depuis le tableau, une opération qui suit la même logique que pour tout circuit spécialisé dédié à un appareil de forte puissance.
