Remplacer le groupe de sécurité d’un chauffe-eau qui fuit

L’essentiel

8 min de lecture

• Le groupe de sécurité est taré à 7 bar et se monte directement sur l’entrée d’eau froide du ballon : aucun robinet, clapet ni raccord de coupure ne doit s’intercaler entre lui et la cuve.
• Un goutte-à-goutte pendant la chauffe est normal : l’eau se dilate d’environ 3 % en montant à 65 °C, soit 2 à 3 litres par jour évacués sur un ballon de 200 litres.
• Un écoulement continu à froid, chauffe-eau à l’arrêt, vient neuf fois sur dix d’une pression de réseau supérieure à 5,5 bar ou d’un siège entartré, pas d’un groupe hors d’usage.
• Comptez une durée de vie d’environ cinq ans, et manœuvrez la soupape une fois par mois : c’est ce geste, plus que la qualité de la pièce, qui détermine sa longévité.
• Raccordement standard en 20x27 (trois quarts de pouce), avec un entonnoir siphonné relié aux eaux usées et une garde d’air visible, jamais un raccordement étanche.
• Avant toute intervention : coupure du disjoncteur du chauffe-eau, refroidissement de la cuve, puis vidange, l’eau du ballon est à 60 ou 65 °C et brûle au troisième degré en quelques secondes.

Fiche de chantier réf. INT

Durée

1 à 2 h d’intervention, plus 30 min à 2 h de vidange selon la capacité du ballon.

Budget

20 à 60 € le groupe de sécurité, 15 à 40 € l’entonnoir siphonné, 5 à 10 € de consommables d’étanchéité.

Niveau

Intermédiaire Quelques chantiers derrière soi

Outils

• clé à molette et clé serre-tube (clé Stillson)
• pince multiprise
• tournevis plat pour la purge
• seau, bassine et serpillières
• tuyau d’arrosage pour diriger la vidange
• brosse métallique fine pour nettoyer le filetage
• lampe frontale, un chauffe-eau est rarement bien éclairé

Fournitures

• groupe de sécurité neuf taré à 7 bar, conforme à la norme NF EN 1487
• entonnoir siphonné si l’ancien est entartré ou fendu
• filasse et pâte à joint, ou ruban PTFE
• éventuellement un flexible d’évacuation annelé
• manchon diélectrique si le ballon l’exige

Résultat attendu Un organe de sécurité neuf, manœuvrable, avec une évacuation dégagée et un écoulement limité à la seule dilatation de chauffe.

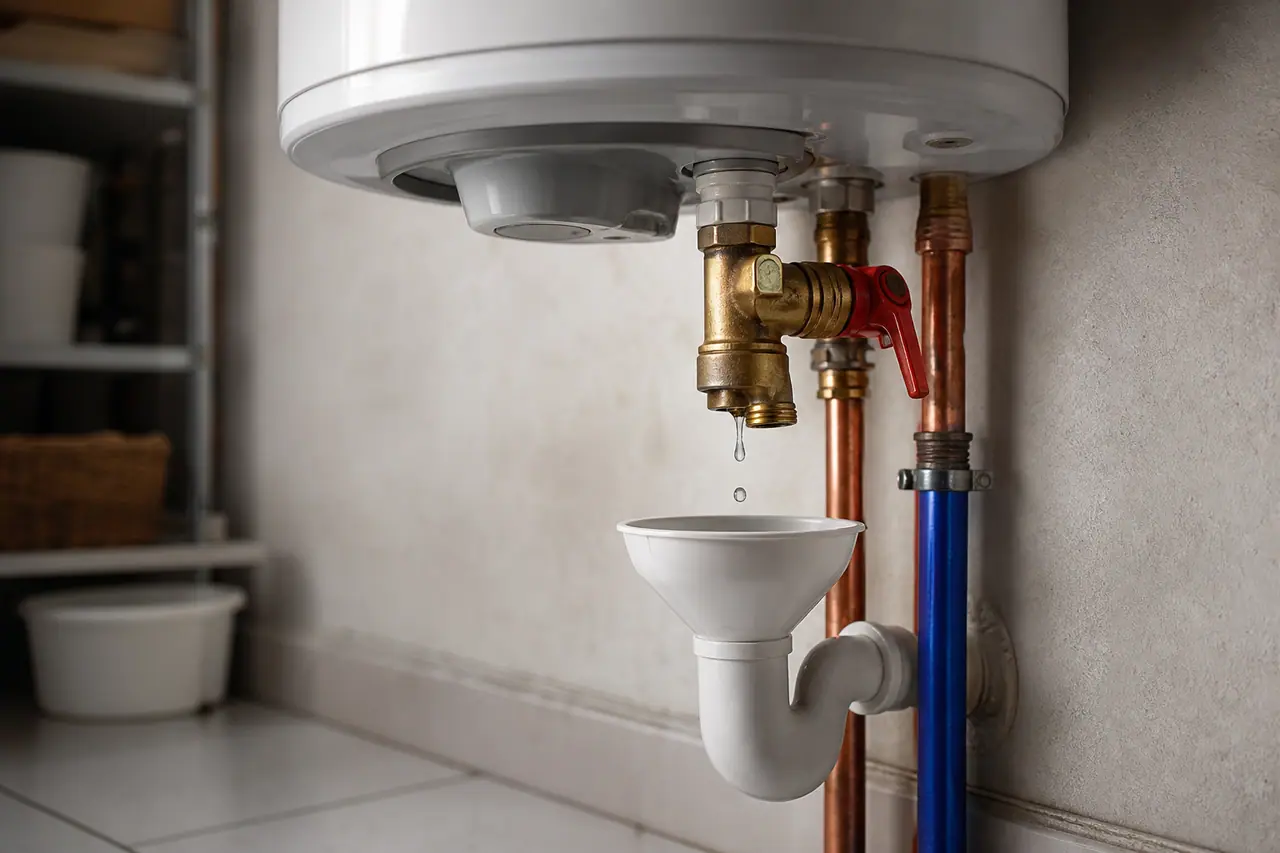

Le groupe de sécurité est la pièce la plus discrète et la plus critique d’un chauffe-eau. C’est un petit bloc de laiton vissé sous la cuve, du côté de l’arrivée d’eau froide, qui empêche purement et simplement le ballon d’exploser. En chauffant, l’eau se dilate ; si cette dilatation n’a nulle part où aller, la pression monte jusqu’à la rupture. Le groupe s’ouvre à 7 bar et évacue le trop-plein.

Il remplit en réalité quatre fonctions en une : une vanne d’arrêt pour isoler le ballon, un clapet anti-retour qui empêche l’eau chaude de repartir vers le réseau, une soupape de sécurité tarée à 7 bar, et une purge de vidange manœuvrable au quart de tour. Quand l’un de ces quatre organes lâche, c’est tout le bloc que l’on remplace : rien ne se répare à l’intérieur.

01 Avant de le changer : votre groupe est-il vraiment en cause ?

C’est l’erreur la plus fréquente, et elle coûte une pièce achetée pour rien. Un groupe de sécurité qui goutte pendant la chauffe fonctionne correctement, il fait exactement ce pour quoi il existe. L’eau se dilate d’environ 3 % en passant de 15 à 65 °C : un ballon de 200 litres produit donc 6 litres d’expansion à chaque cycle complet, dont une partie part à l’égout.

Le diagnostic tient à un test simple. Coupez le disjoncteur du chauffe-eau et laissez-le refroidir une demi-journée, sans tirer d’eau chaude. Si l’écoulement s’arrête, tout va bien. S’il continue, cuve froide et à l’arrêt, il y a un défaut, mais pas forcément dans le groupe.

Ce que vous observez	Cause la plus probable	Ce qu’il faut faire
Goutte-à-goutte uniquement pendant la chauffe	Dilatation normale de l’eau	Rien : c’est le fonctionnement attendu
Écoulement permanent, cuve froide et à l’arrêt	Pression de réseau trop élevée, ou siège entartré	Mesurer la pression avant de conclure
Filet d’eau continu et pression mesurée sous 4 bar	Siège du clapet abîmé ou membrane fatiguée	Remplacer le groupe
Aucun écoulement, jamais, depuis des mois	Soupape bloquée par le calcaire, situation dangereuse	Remplacer sans attendre
La purge ne se manœuvre plus, ou fuit en position fermée	Mécanisme grippé	Remplacer le groupe
Suintement au filetage, entre groupe et cuve	Étanchéité de raccordement défaillante	Refaire le joint, groupe réutilisable

Une soupape qui ne s’ouvre jamais est plus inquiétante qu’une soupape qui goutte : cela signifie que la sécurité du ballon n’est plus assurée.

02 Pression trop élevée : réducteur ou vase d’expansion

Si la mesure dépasse 5 bar, deux solutions existent, et elles ne traitent pas le même problème. Le réducteur de pression abaisse la pression du réseau à l’entrée du logement ; le vase d’expansion sanitaire absorbe le volume d’eau produit par la dilatation. Le second n’a de sens que si le premier est déjà en place et correctement réglé.

03 Choisir le bon groupe de sécurité

Le choix est plus simple qu’il n’y paraît, parce que l’essentiel est normalisé. Le tarage est toujours de 7 bar et le raccordement toujours en 20x27, c’est-à-dire trois quarts de pouce : les chauffe-eau domestiques français partagent tous cette dimension, du 50 au 300 litres.

Restent trois variantes utiles. La forme, droite ou équerre, se choisit selon la place disponible et l’orientation de l’évacuation. La matière : le laiton standard convient partout, l’inox se justifie en eau très agressive. Enfin, certains modèles intègrent un siphon, ce qui évite d’acheter l’entonnoir séparément mais impose son encombrement.

Méfiez-vous en revanche des groupes premier prix vendus sans mention de norme. Le repère à chercher est la conformité à la NF EN 1487, gravée ou imprimée sur le corps. C’est la norme européenne qui régit ces organes, et c’est elle qui garantit que la soupape s’ouvrira réellement à 7 bar après trois ans d’entartrage.

04 Couper, refroidir, vidanger

Toute l’intervention repose sur une préparation faite dans le bon ordre. On coupe d’abord l’électricité au disjoncteur, pas au thermostat, pas à l’interrupteur du contacteur, au disjoncteur du tableau. Une résistance qui chauffe dans une cuve vide grille en quelques minutes, et l’eau du ballon reste à 65 °C pendant des heures après la coupure.

Vient ensuite le refroidissement. Attendre une demi-journée n’a rien d’excessif : c’est ce qui sépare une intervention banale d’une brûlure sérieuse. On peut accélérer en tirant de l’eau chaude aux robinets jusqu’à ce qu’elle sorte tiède, ce qui remplit la cuve d’eau froide au passage.

La vidange proprement dite demande de casser le vide : fermez l’arrivée d’eau froide, puis ouvrez un robinet d’eau chaude en position haute et laissez-le ouvert pendant toute l’opération. Sans cette entrée d’air, la cuve se vide au compte-gouttes ou pas du tout. La marche à suivre complète figure dans notre méthode pour vidanger un chauffe-eau.

05 Le remplacement pas à pas

06 L’évacuation : le point que tout le monde bâcle

Un groupe de sécurité ne se raccorde jamais directement et hermétiquement à l’évacuation. Il faut un entonnoir siphonné, et surtout une garde d’air : un espace visible entre la sortie du groupe et l’entonnoir. Cette rupture de charge remplit deux rôles, empêcher les eaux usées de refluer vers l’eau potable, et rendre visible ce qui s’écoule.

Ce second point est sous-estimé. Une évacuation raccordée en dur, invisible, c’est une soupape qui peut fuir pendant deux ans sans que personne s’en aperçoive, jusqu’à la facture d’eau. À l’inverse, un entonnoir visible transforme le groupe en indicateur : un coup d’œil suffit à savoir si tout va bien.

Le siphon, lui, empêche les odeurs de remonter. Il s’entartre et se bouche à la longue, surtout en eau dure ; un siphon obstrué met le groupe en charge et finit par le faire fuir au filetage. Contrôlez-le en même temps que le reste, comme vous surveillez le calcaire sur la robinetterie.

07 Le geste d’entretien qui change tout

Une manœuvre par mois. Vous ouvrez la soupape par son levier, vous laissez couler quelques secondes à plein débit, vous refermez. Ce geste chasse les dépôts qui se forment sur le siège et empêche le mécanisme de se figer. Il prend dix secondes et double la durée de vie de la pièce.

C’est aussi la seule façon de vérifier que la sécurité fonctionne encore. Une soupape qui n’a pas bougé depuis cinq ans en eau calcaire est très probablement grippée, et un groupe grippé n’est plus un organe de sécurité, c’est un bouchon. Si le levier résiste ou si rien ne coule à l’ouverture, ne forcez pas : remplacez.

Le remplacement préventif tous les cinq ans reste la règle de bon sens, et se fait volontiers en même temps qu’un détartrage du ballon. Si vos raccords sont en cuivre soudé et que le démontage vous inquiète, sachez que le passage en raccords mécaniques est simple, comme expliqué dans notre guide pour installer une plomberie sans soudure.

Questions fréquentes Ce que les lecteurs demandent le plus

Est-il normal que le groupe de sécurité coule pendant la chauffe ?

Oui, et c’est même le signe qu’il fonctionne. L’eau se dilate d’environ 3 % en montant à 65 °C : sur un ballon de 200 litres, cela représente 6 litres d’expansion par cycle, dont une partie s’évacue par la soupape. Le goutte-à-goutte doit cesser une fois la chauffe terminée. S’il persiste cuve froide et chauffe-eau à l’arrêt, il y a un défaut à chercher.

Peut-on changer un groupe de sécurité sans vidanger le chauffe-eau ?

Non. Le groupe se trouve sous la cuve, au point le plus bas du circuit : le dévisser sur un ballon plein libère la totalité du volume d’un coup, à 65 °C. La vidange n’est pas une précaution mais une condition. Il faut fermer l’arrivée d’eau froide et ouvrir un robinet d’eau chaude en position haute pour casser le vide, sans quoi la cuve ne se vide pas.

Tous les combien faut-il remplacer un groupe de sécurité ?

Environ tous les cinq ans en préventif, et plus tôt en eau calcaire ou si la soupape ne se manœuvre plus. La longévité dépend surtout de l’entretien : une ouverture mensuelle du levier, quelques secondes à plein débit, chasse les dépôts qui se forment sur le siège. Un groupe qui n’a jamais été manœuvré est souvent grippé bien avant l’échéance des cinq ans.

Quel diamètre de groupe de sécurité pour un chauffe-eau de 200 litres ?

Du 20x27, soit trois quarts de pouce, comme pour toutes les capacités domestiques courantes, de 50 à 300 litres, le raccordement ne change pas. Le tarage est lui aussi uniforme, à 7 bar. Les seules variables à considérer sont la forme, droite ou équerre selon la place disponible, la matière, laiton ou inox, et la présence ou non d’un siphon intégré.

Pourquoi mon groupe de sécurité neuf fuit-il encore ?

Parce que la cause n’était probablement pas le groupe. Au-delà de 5,5 bar, la pression du réseau ouvre la soupape en permanence, y compris sur une pièce neuve. Mesurez la pression à un robinet avec un manomètre : si elle dépasse 5 bar, posez un réducteur réglé entre 3 et 3,5 bar. Vérifiez aussi que le siphon d’évacuation n’est pas bouché, ce qui met le groupe en charge.

Peut-on mettre une vanne entre le groupe de sécurité et le chauffe-eau ?

Jamais. Le groupe doit être monté directement sur l’entrée d’eau froide de la cuve, sans aucun organe intermédiaire. Une vanne, un clapet ou un simple raccord de coupure peut être fermé par inadvertance, et le ballon se retrouve alors sans protection contre la surpression. C’est précisément la configuration qui conduit à la rupture de cuve.

Faut-il un plombier pour remplacer un groupe de sécurité ?

Pas nécessairement : l’opération est à la portée d’un bricoleur méthodique, à condition de vidanger correctement et de contre-serrer le piquage au démontage. Faites appel à un professionnel si le filetage de la cuve est abîmé, si les raccords sont en cuivre soudé difficile d’accès, ou si le chauffe-eau est encore sous garantie, une intervention personnelle peut alors la remettre en cause.
