Installer un va-et-vient à trois points avec des permutateurs

L’essentiel

4 min de lecture

• Le montage à permutateurs utilise deux interrupteurs va-et-vient classiques aux extrémités et un croisillon (permutateur) au centre
• Quatre fils navette relient les trois points de commande, contre deux seulement pour un simple va-et-vient
• Cette solution reste purement mécanique, sans composant électronique susceptible de tomber en panne
• Au-delà de trois points de commande, un télérupteur devient plus simple à câbler qu'un montage à permutateurs multiples

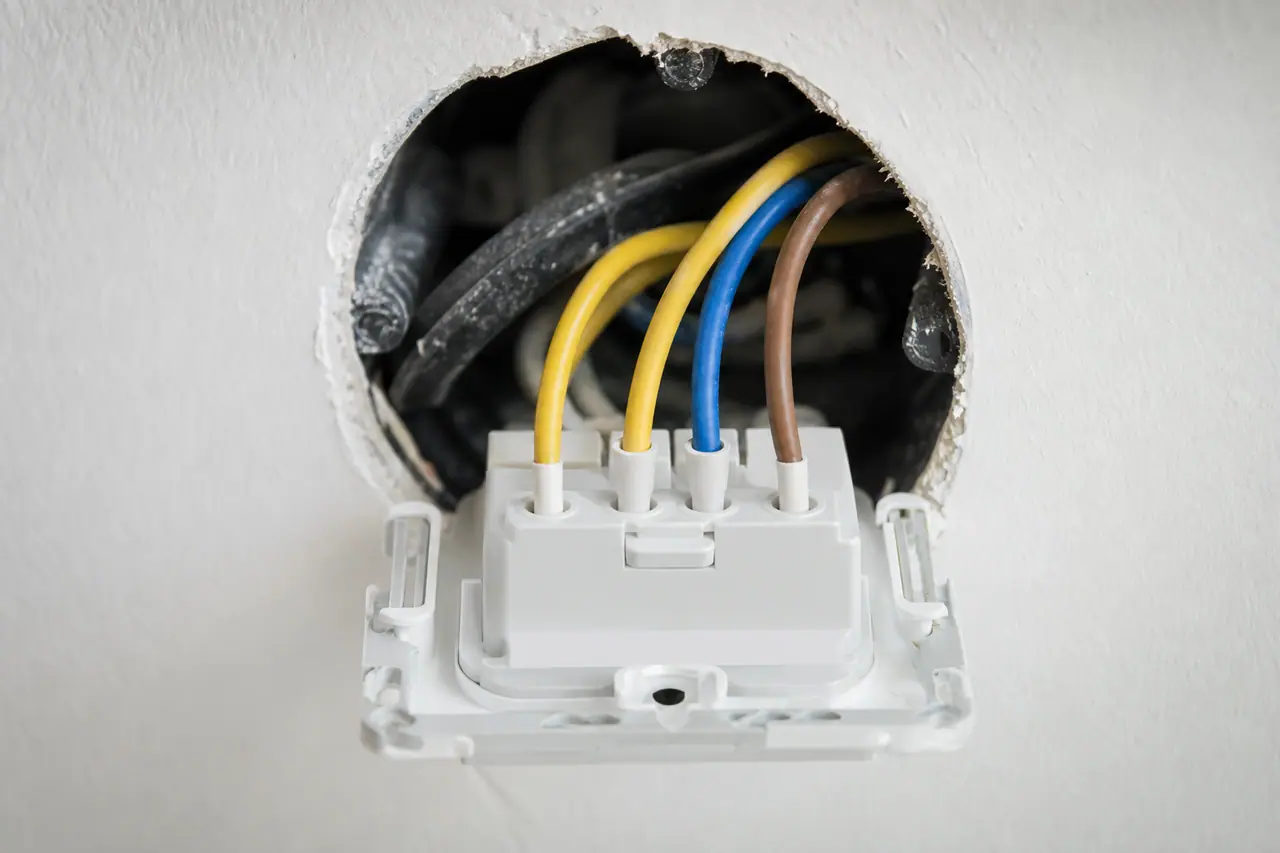

• Le croisillon central se reconnaît à ses quatre bornes de navette, contre deux seulement sur un interrupteur va-et-vient classique
• Chaque point de commande fonctionne indépendamment des autres, sans délai ni signal à transmettre

Fiche de chantier réf. CON

Durée

1 à 2 h pour un montage à trois points

Budget

20 à 45 € pour deux va-et-vient et un permutateur

Niveau

Confirmé Outillage et méthode maîtrisés

Outils

• tournevis isolés
• pince à dénuder
• multimètre
• niveau à bulle

Fournitures

• deux interrupteurs va-et-vient
• un permutateur (croisillon)
• câble 5G1,5 mm² ou équivalent pour les navettes
• boîtes d'encastrement

Résultat attendu Un éclairage commandé fiablement depuis trois points distincts, sans dépendance à un composant électronique

01 Comprendre la différence entre va-et-vient et permutateur

Un interrupteur va-et-vient dispose de trois bornes : une borne commune et deux bornes de navette, ce qui permet de commander un éclairage depuis deux points en inversant simplement le chemin du courant. Un permutateur, aussi appelé croisillon, dispose de quatre bornes de navette et se place entre les deux va-et-vient plutôt qu'à leur place : il redirige les deux navettes entrantes vers les deux navettes sortantes selon sa position, ajoutant ainsi un troisième point de commande sans rien changer au principe de fonctionnement des deux va-et-vient d'origine. Ce principe, hérité des installations électriques les plus anciennes, reste aujourd'hui encore la référence pour quiconque souhaite une solution robuste, purement mécanique et sans aucune dépendance à un composant électronique susceptible de vieillir prématurément.

Composant	Nombre de bornes	Position dans le montage
Interrupteur va-et-vient	3 bornes (1 commune, 2 navettes)	Aux deux extrémités du circuit
Permutateur (croisillon)	4 bornes de navette	Entre les deux va-et-vient, jamais en extrémité

Un permutateur ne peut jamais remplacer un va-et-vient d'extrémité, ses quatre bornes n'ayant pas de fonction de commune.

02 Câbler le montage à trois points étape par étape

La phase arrive sur la borne commune du premier va-et-vient, les deux navettes de ce premier va-et-vient rejoignent les deux premières bornes du permutateur central, les deux autres bornes du permutateur repartent vers les navettes du second va-et-vient, et la borne commune de ce second va-et-vient repart vers le point lumineux. Ce cheminement en série, phase, va-et-vient, permutateur, va-et-vient, point lumineux, reste identique quel que soit l'ordre physique des trois points de commande dans la pièce.

03 Ajouter un quatrième point ou plus

Un quatrième point de commande s'obtient en ajoutant simplement un second permutateur en série entre les deux premiers, chaque permutateur supplémentaire ajoutant un point de commande de plus au montage. Cette solution reste viable jusqu'à quatre ou cinq points, au-delà desquels le nombre de fils à tirer et la complexité du câblage rendent un télérupteur nettement plus simple à mettre en œuvre, en particulier pour un grand couloir ou une cage d'escalier desservant de nombreux paliers.

04 Comparer permutateurs et télérupteur

05 Repérer visuellement un permutateur par rapport à un va-et-vient

Sans démonter l'appareillage, un permutateur se distingue rarement d'un va-et-vient classique en façade, les deux composants partageant souvent le même design de touche ou de bascule dans une gamme donnée. La différence se joue uniquement au niveau du bornier, à l'arrière de l'appareil : quatre bornes de navette pour un permutateur, contre trois bornes (une commune et deux navettes) pour un va-et-vient. Avant de retirer un appareil existant pour en identifier le rôle exact, couper systématiquement le disjoncteur du circuit et vérifier l'absence de tension au multimètre, un permutateur mal identifié pouvant être confondu avec un va-et-vient lors d'un dépannage si l'on se fie uniquement à son aspect extérieur.

06 Choisir l'emplacement de chaque point de commande

Le montage à permutateurs fonctionne identiquement quel que soit l'ordre physique des trois interrupteurs sur le circuit, ce qui laisse une liberté totale pour positionner chaque point selon l'usage réel de la pièce plutôt que selon une contrainte de câblage. Dans un couloir desservant plusieurs pièces, un point à chaque extrémité et un point central près de l'accès le plus fréquenté couvre généralement tous les usages courants. Dans un escalier à trois niveaux, un point par palier reste la disposition la plus intuitive pour les occupants, sans qu'aucun ordre de câblage particulier ne soit imposé par le montage lui-même.

07 Diagnostiquer un montage existant qui ne fonctionne plus

Un montage à permutateurs qui fonctionne de façon incohérente, s'allumant depuis certains points mais pas d'autres, révèle presque toujours une navette débranchée ou mal positionnée plutôt qu'un composant défaillant, les permutateurs et va-et-vient étant des composants purement mécaniques rarement sujets à la panne. Avant de remplacer quoi que ce soit, vérifiez d'abord le circuit et les connexions à chaque boîte de dérivation, un fil légèrement desserré dans une boîte étant la cause la plus fréquente d'un dysfonctionnement apparu après plusieurs années de fonctionnement normal.

Questions fréquentes Ce que les lecteurs demandent le plus

Peut-on utiliser un permutateur à la place d'un va-et-vient ?

Non, un permutateur ne dispose pas de borne commune et ne peut donc jamais servir de point d'extrémité du circuit. Il se place uniquement entre deux interrupteurs va-et-vient, jamais à leur place.

Combien de fils faut-il tirer pour un montage à trois points ?

Le montage nécessite une phase, un neutre vers le point lumineux, et quatre fils de navette entre les trois points de commande, soit un câblage plus dense qu'un simple va-et-vient à deux points mais qui reste réalisable avec des câbles standards.

Le montage à permutateurs fonctionne-t-il avec des interrupteurs connectés ?

Certains interrupteurs connectés reproduisent le principe du va-et-vient et du permutateur, mais la compatibilité varie fortement selon les marques. Vérifier la documentation technique du fabricant avant tout achat reste indispensable pour ce type d'installation.

Peut-on transformer un va-et-vient existant en montage à trois points ?

Oui, à condition de pouvoir tirer les câbles supplémentaires nécessaires jusqu'au nouvel emplacement du troisième point, ce qui demande souvent de passer par les combles, un vide sanitaire ou une goulotte apparente selon la configuration du logement.

Un montage à permutateurs consomme-t-il plus d'électricité qu'un simple interrupteur ?

Non, la consommation dépend uniquement de l'appareil d'éclairage commandé, le montage à permutateurs et va-et-vient ne consommant lui-même aucune électricité en dehors du courant qui traverse l'ampoule allumée.

Faut-il un disjoncteur spécifique pour un circuit avec permutateurs ?

Non, ce type de circuit d'éclairage suit les mêmes règles de dimensionnement qu'un circuit d'éclairage classique, généralement en 1,5 mm² protégé par un disjoncteur de 16 A.
