Installer un télérupteur pour commander un éclairage depuis plusieurs points

L’essentiel

4 min de lecture

• Au-delà de deux points de commande, un télérupteur remplace avantageusement le montage va-et-vient ou le montage va-et-vient avec permutateurs, plus complexe à câbler.
• Le télérupteur se pilote par de simples boutons poussoirs, à ne jamais confondre avec des interrupteurs à bascule qui provoqueraient un mauvais fonctionnement.
• Tous les boutons poussoirs se câblent en parallèle sur les deux mêmes bornes de commande du télérupteur, quel que soit leur nombre.
• Un télérupteur électromécanique classique émet un léger bruit de commutation ; une version électronique silencieuse existe pour une chambre ou un lieu de repos.
• Le télérupteur lui-même se pose dans le tableau électrique ou dans un boîtier dédié à proximité, jamais à l'emplacement d'un des points de commande.
• Coupure du disjoncteur du circuit concerné et vérification de l'absence de tension avant toute intervention sur le câblage existant.

Fiche de chantier réf. INT

Durée

1 à 2 h pour une installation avec câblage déjà partiellement en place, davantage si les gaines doivent être tirées.

Budget

10 à 25 euros pour un télérupteur électromécanique, 20 à 40 euros pour une version électronique silencieuse.

Niveau

Intermédiaire Quelques chantiers derrière soi

Outils

• tournevis plat et cruciforme isolés
• pince à dénuder
• détecteur de tension sans contact
• tournevis testeur
• niveau à bulle pour l'alignement des plaques

Fournitures

• télérupteur électromécanique ou électronique selon le besoin
• boutons poussoirs à chaque point de commande souhaité
• dominos ou bornier automatique pour le raccordement
• gaine ICTA si un nouveau tirage de câble est nécessaire

Résultat attendu Un éclairage commandé de façon fiable depuis autant de points que nécessaire, sans la complexité de câblage d'un montage va-et-vient étendu.

Le montage va-et-vient, qui permet de commander un éclairage depuis deux interrupteurs, atteint sa limite pratique dès qu'un troisième point de commande devient nécessaire. Techniquement, un montage appelé va-et-vient avec permutateurs existe pour les points supplémentaires, mais son câblage se complexifie rapidement et devient peu lisible au-delà de trois points. Le télérupteur change complètement de logique : il ne commande pas directement l'éclairage par un jeu de fils navette, mais par une simple impulsion électrique qui bascule un relais interne.

01 Comprendre le principe du télérupteur

Un télérupteur est un relais électromagnétique qui change d'état, allumé ou éteint, à chaque impulsion brève reçue sur sa borne de commande. Contrairement à un interrupteur classique qui reste physiquement dans une position stable, un bouton poussoir relié au télérupteur ne fait que déclencher une impulsion momentanée : c'est le télérupteur, et non le bouton, qui mémorise l'état allumé ou éteint du circuit.

Critère	Va-et-vient classique	Télérupteur
Nombre de points gérables	2 points, 3 avec permutateur	Autant que nécessaire, sans limite pratique
Type de commande	Interrupteur à bascule	Bouton poussoir (impulsion)
Complexité de câblage	Croît fortement au-delà de 2 points	Reste simple quel que soit le nombre de points
Appareil supplémentaire	Aucun	Le télérupteur lui-même, posé dans le tableau ou à proximité

Notre méthode pour transformer un interrupteur simple en va-et-vient reste la référence pour un besoin limité à deux points de commande.

02 Installer le télérupteur et les boutons poussoirs

03 Choisir entre télérupteur électromécanique et électronique

Un télérupteur électromécanique classique, le plus répandu, émet un léger claquement audible à chaque commutation, un bruit généralement négligeable dans un couloir ou une cage d'escalier mais parfois gênant dans une chambre. Une version électronique silencieuse, légèrement plus coûteuse, supprime ce bruit de commutation et convient mieux à un usage dans un lieu de repos, sans différence de câblage entre les deux types.

04 Vérifier la puissance maximale commandée

Chaque télérupteur annonce une puissance maximale de commande, généralement exprimée en watts pour un éclairage classique ou en VA pour des charges plus complexes comme des transformateurs de spots. Additionnez la puissance de tous les points lumineux réellement commandés par l'appareil avant de choisir le modèle, un dépassement de cette limite provoquant une usure prématurée du relais interne, voire une défaillance prématurée du télérupteur bien avant la fin de sa durée de vie normale.

05 Le télérupteur temporisé, une variante utile en circulation

Une variante appelée minuterie télérupteur, ou télérupteur temporisé, combine le principe du télérupteur avec une coupure automatique après un délai réglable, sans qu'il soit nécessaire de rappuyer sur un bouton pour éteindre. Ce type d'appareil convient particulièrement à une circulation commune, cage d'escalier d'immeuble ou long couloir, où l'on souhaite un allumage simple depuis plusieurs points sans risquer un oubli de lumière allumée en continu.

06 Vérifier le circuit avant d'ajouter l'appareil

Un télérupteur ne dispense jamais de vérifier la cohérence du circuit avec les normes électriques en vigueur et le calibre de fusible adapté à la puissance totale des éclairages commandés. Si les boutons poussoirs doivent cheminer sous une plinthe plutôt que dans une saignée murale, notre méthode pour installer un circuit électrique sous plinthes PVC détaille cette solution de passage de câble sans reprise de maçonnerie.

Questions fréquentes Ce que les lecteurs demandent le plus

À partir de combien de points de commande faut-il un télérupteur ?

Un montage va-et-vient classique gère deux points de commande, et un montage avec permutateur peut techniquement en gérer un troisième, mais son câblage devient rapidement complexe et peu lisible. Dès trois points de commande, et sans limite au-delà, un télérupteur simplifie nettement l'installation en remplaçant le jeu de fils navette par un simple câblage en parallèle des boutons poussoirs.

Peut-on utiliser un interrupteur classique avec un télérupteur ?

Non, un télérupteur doit impérativement être commandé par de vrais boutons poussoirs, qui délivrent une impulsion brève sans rester dans une position stable. Un interrupteur à bascule classique, qui maintient la commande fermée en continu, provoque un fonctionnement erratique du télérupteur et doit être remplacé par un bouton poussoir adapté.

Comment câbler plusieurs boutons poussoirs sur un même télérupteur ?

Tous les boutons poussoirs se raccordent en parallèle sur les deux mêmes bornes de commande du télérupteur, sans distinction de rôle entre eux, contrairement aux fils navette d'un montage va-et-vient. Il suffit de tirer une paire de fils dédiée depuis chaque emplacement de bouton jusqu'à ces deux bornes communes.

Où installer le télérupteur dans une installation électrique ?

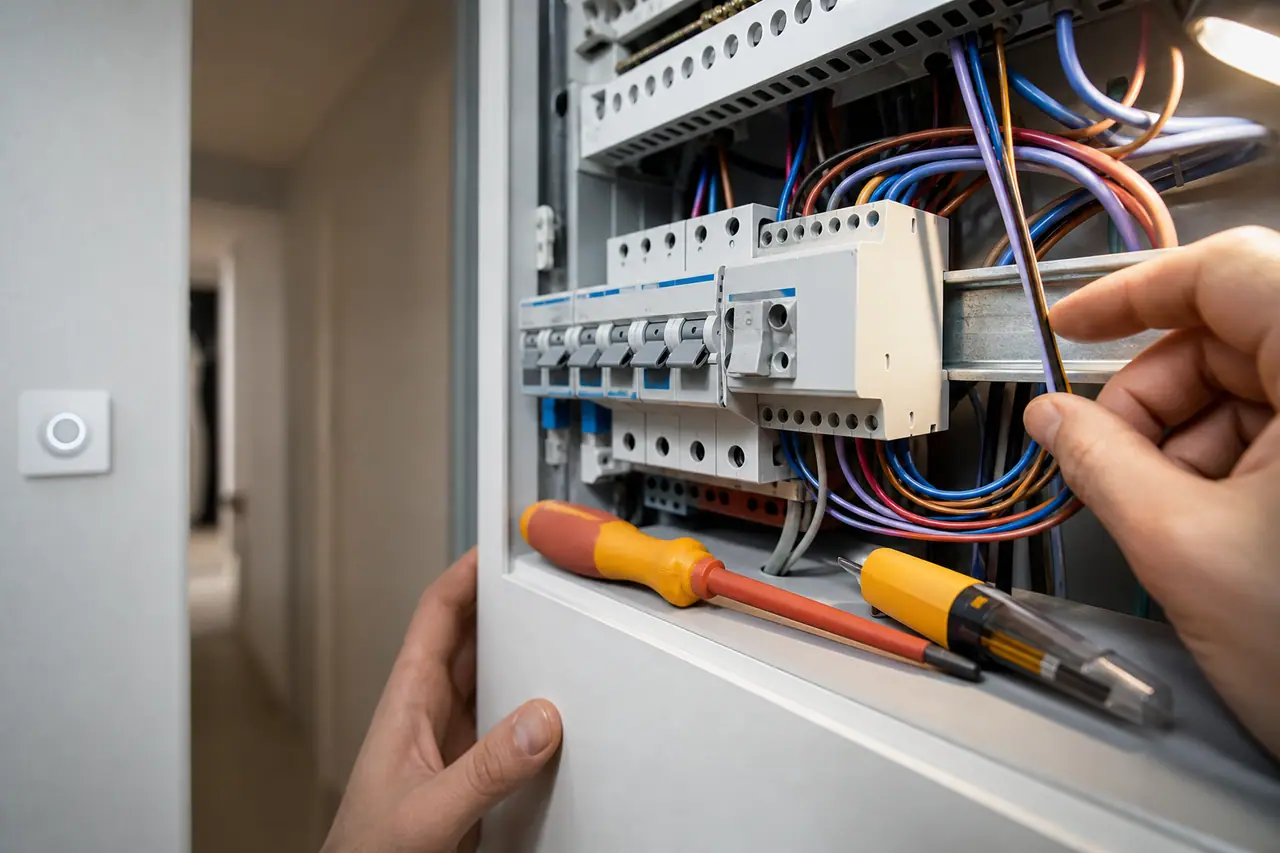

Le télérupteur se pose généralement dans le tableau électrique, clipsé sur un rail DIN comme un disjoncteur, ou dans un boîtier de dérivation dédié à proximité du circuit concerné. Il ne se pose jamais à l'emplacement d'un des points de commande, ces derniers n'accueillant que de simples boutons poussoirs.

Un télérupteur fait-il du bruit à chaque utilisation ?

Un télérupteur électromécanique classique émet un léger claquement audible à chaque commutation, généralement négligeable dans un couloir ou une cage d'escalier. Pour un usage dans une chambre ou un lieu de repos, une version électronique silencieuse existe, à un coût légèrement supérieur mais sans différence de câblage.

Peut-on installer soi-même un télérupteur ?

Oui, c'est une installation accessible à qui maîtrise déjà les bases du raccordement électrique : coupure du disjoncteur, vérification de l'absence de tension, câblage de l'alimentation et de la sortie vers l'éclairage, puis raccordement en parallèle de chaque bouton poussoir sur les mêmes deux bornes de commande.
