Réaliser un chaînage horizontal en béton armé pour un mur en parpaing

L’essentiel

4 min de lecture

• Le chaînage horizontal se coule systématiquement en tête de chaque niveau de mur, avant la pose de la charpente ou du plancher
• Un ferraillage continu, généralement 4 armatures de 8 à 10 mm de diamètre, court sur toute la longueur du chaînage
• Les armatures doivent impérativement se chevaucher aux angles, jamais s'arrêter net, pour assurer la continuité de la résistance
• Les parpaings en U, posés à l'envers ou spécifiquement conçus, servent de coffrage perdu pour le béton coulé
• Un chaînage mal dimensionné ou discontinu compromet la résistance globale du bâtiment face aux charges et aux mouvements de terrain
• Comptez 25 à 45 euros le mètre linéaire en fourniture, hors main-d'œuvre professionnelle

Fiche de chantier réf. CON

Durée

1 jour pour 15 à 20 m linéaires

Budget

25 à 45 € le mètre linéaire en fourniture

Niveau

Confirmé Outillage et méthode maîtrisés

Outils

• cisaille à ferraille ou meuleuse
• fil de ligature et tenaille
• niveau à bulle
• auge ou bétonnière
• truelle et règle de maçon

Fournitures

• parpaings en U ou coffrage bois
• armatures en acier haute adhérence
• béton dosé pour ouvrage armé
• cales d'enrobage

Résultat attendu Un chaînage continu qui répartit les charges et solidarise l'ensemble du mur en tête de niveau

01 Comprendre le rôle structurel du chaînage horizontal

Un mur en parpaing seul, aussi bien monté soit-il, ne résiste pas efficacement aux efforts de traction et de flexion, la maçonnerie n'étant performante qu'en compression. Le chaînage horizontal, coulé en béton armé en tête de chaque niveau, reprend ces efforts de traction grâce à ses armatures métalliques continues, répartit le poids de la charpente ou du plancher sur l'ensemble du mur plutôt que sur quelques points d'appui, et solidarise les murs entre eux aux angles et aux intersections. Sans ce chaînage, un mur reste vulnérable à un tassement différentiel du sol, à un choc localisé ou à un mouvement sismique, même mineur.

02 Choisir entre parpaing en U et coffrage rapporté

Le parpaing en U, une pièce spécifique en forme de gouttière posée en tête de mur, sert de coffrage perdu directement intégré à la maçonnerie : il évite tout démontage ultérieur et s'aligne naturellement avec le reste du mur. Un coffrage bois rapporté, fixé temporairement de part et d'autre du mur, convient davantage à une configuration particulière où le parpaing en U standard ne correspond pas à l'épaisseur exacte du mur, ou lorsque le chaînage doit dépasser légèrement en saillie pour recevoir un élément spécifique de charpente.

Solution	Avantage	Contrainte
Parpaing en U	Alignement automatique, pas de démontage	Doit correspondre exactement à l'épaisseur du mur
Coffrage bois rapporté	Adaptable à toute configuration particulière	Pose et dépose du coffrage, plus de main-d'œuvre

Le parpaing en U reste la solution la plus courante pour un chaînage standard sur un mur de dimensions classiques.

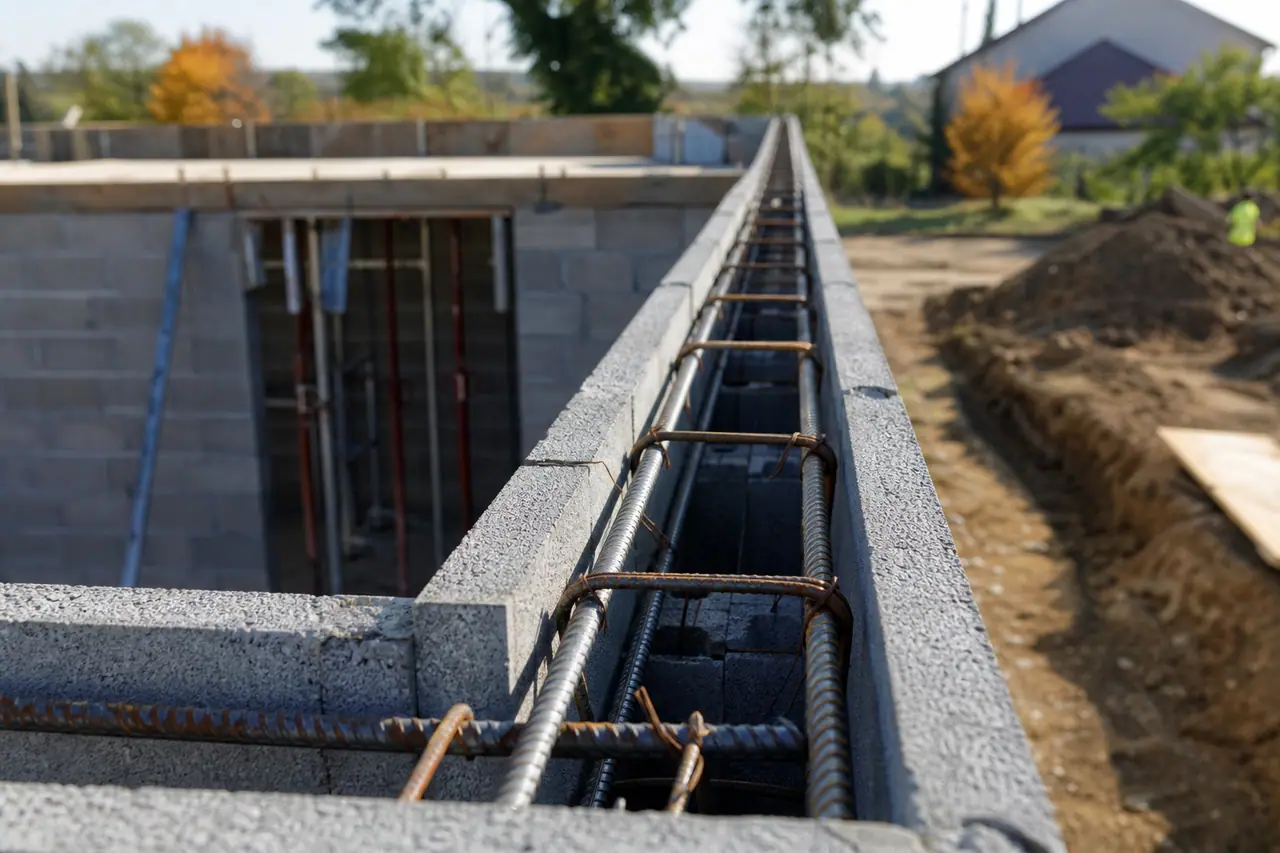

03 Positionner et ligaturer le ferraillage

Le ferraillage d'un chaînage horizontal domestique standard comprend généralement quatre armatures longitudinales de 8 à 10 mm de diamètre, maintenues à distance régulière par des cadres ou des étriers ligaturés au fil de fer tous les 20 à 25 cm. Ces armatures doivent rester enrobées de béton sur au moins 2 à 3 cm dans toutes les directions, des cales d'enrobage en plastique les maintenant à distance du fond et des parois du coffrage pendant le coulage, afin d'éviter toute corrosion prématurée de l'acier qui affaiblirait l'ouvrage à moyen terme.

04 Traiter les angles et les intersections de murs

Un angle de bâtiment concentre des efforts particuliers, ce qui impose de faire déborder les armatures d'un pan de mur sur l'autre, avec un chevauchement d'au moins 50 cm dans l'angle, plutôt que de laisser deux chaînages indépendants se toucher sans continuité de ferraillage. Une intersection en T, où un mur de refend rejoint un mur périphérique, suit le même principe : les armatures du mur de refend pénètrent dans le chaînage du mur périphérique sur une longueur suffisante pour transmettre l'effort d'un ouvrage à l'autre sans discontinuité mécanique.

05 Adapter le chaînage à un mur de soutènement ou de clôture

Un mur de soutènement en parpaing supporte des efforts horizontaux liés à la poussée des terres, en plus des charges verticales habituelles, ce qui impose souvent un chaînage renforcé par rapport à un simple mur de façade. Le principe de ferraillage continu reste identique, mais le dimensionnement exact, le diamètre des armatures et leur espacement doivent être recalculés spécifiquement selon la hauteur de terre retenue et la nature du sol, un calcul qui dépasse le cadre d'un simple chaînage domestique standard et justifie l'intervention d'un bureau d'études pour tout mur de soutènement significatif.

06 Distinguer le chaînage horizontal du chaînage vertical

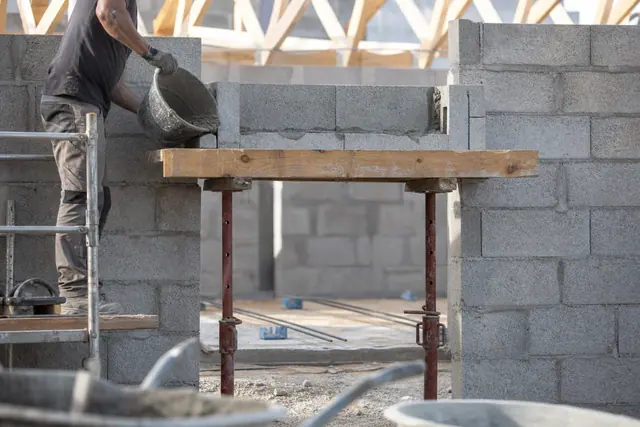

Le chaînage horizontal, traité dans cet article, se coule en tête de mur et court sur toute sa longueur, tandis que le chaînage vertical se coule à l'intérieur d'alvéoles de parpaings spécifiques aux angles et aux jonctions, du bas jusqu'en haut du mur. Les deux ouvrages fonctionnent ensemble : le chaînage vertical relie le chaînage horizontal de chaque niveau à la fondation, formant un réseau continu de béton armé qui encercle et solidarise l'ensemble de la maçonnerie. Le fait de boucher une ouverture de porte dans un mur en parpaing nécessite d'ailleurs souvent un renfort local similaire au niveau du linteau, sur le même principe de continuité du ferraillage.

Questions fréquentes Ce que les lecteurs demandent le plus

Un chaînage horizontal est-il obligatoire sur tous les murs ?

Il est systématiquement requis sur un mur porteur qui reçoit une charge de plancher ou de toiture, et fortement recommandé sur tout mur de clôture de hauteur significative. Un simple muret bas non porteur peut parfois s'en dispenser selon le DTU applicable.

Peut-on réaliser un chaînage horizontal soi-même ?

Le principe reste accessible à un bricoleur expérimenté en maçonnerie, mais le dimensionnement exact du ferraillage selon la charge reprise relève d'un calcul technique. Faire valider le dimensionnement par un professionnel avant coulage reste une précaution sérieuse pour tout ouvrage porteur.

Combien de temps le chaînage doit-il sécher avant de poser la charpente ?

Un minimum de 7 à 10 jours de séchage est généralement recommandé avant de charger significativement le chaînage, le béton continuant à monter en résistance sur plusieurs semaines après ce délai initial.

Que se passe-t-il si le chaînage n'est pas continu aux angles ?

Une discontinuité aux angles crée un point de faiblesse mécanique qui peut provoquer une fissure diagonale caractéristique lors d'un tassement différentiel, précisément à l'endroit où la continuité du ferraillage a été négligée.

Le chaînage horizontal remplace-t-il un linteau au-dessus d'une ouverture ?

Non, un linteau reste un ouvrage distinct dimensionné spécifiquement pour reprendre la charge au-dessus d'une ouverture de porte ou de fenêtre, même s'il peut se raccorder au chaînage horizontal du mur pour assurer la continuité générale du ferraillage.

Peut-on couler un chaînage horizontal par temps de gel ?

Non, le gel empêche la prise correcte du béton et peut fissurer l'ouvrage dès son durcissement. Reporter le coulage à une période plus clémente ou utiliser un béton spécifique avec adjuvant antigel reste indispensable en dessous de 5 °C.
