Monter un mur de soutènement en parpaing
Un mur de soutènement retient de la terre, pas seulement une clôture : il encaisse une poussée horizontale permanente que l'eau accumulée derrière lui peut multiplier si rien n'est prévu pour l'évacuer. La différence avec un muret classique tient en trois points, un drainage vertical avec barbacanes tous les 2 m², un ferraillage ancré dans une semelle armée plus large, et un mur souvent légèrement incliné vers la terre (le fruit). Au-delà d'environ 1 m de hauteur de terre retenue, un calcul de structure par un professionnel devient la règle, pas l'exception.
L’essentiel
5 min de lecture- Un mur de soutènement encaisse une poussée horizontale continue de la terre, amplifiée par l'eau : c'est ce qui le distingue structurellement d'un muret de clôture.
- Drainage obligatoire : géotextile, gravier drainant et barbacanes (trous d'évacuation) tous les 2 m² environ pour éviter l'accumulation d'eau derrière le mur.
- Semelle de fondation élargie côté terre retenue, avec ferraillage vertical ancré dans le béton armé pour reprendre le moment de flexion.
- Le fruit du mur, une légère inclinaison vers l'amont, améliore la stabilité face à la poussée, contrairement à un muret qui se monte parfaitement vertical.
- Au-delà d'1 m de terre retenue, ou en présence d'une pente forte, d'un sol argileux ou d'une charge en tête (allée carrossable), un bureau d'études ou un professionnel doit valider le dimensionnement.
- Un mur de soutènement qui s'effondre déplace un volume de terre conséquent sur un délai parfois très court : la marge de sécurité doit toujours primer sur l'économie de chantier.
Outils
- cordeau, niveau à bulle ou laser, mètre
- bétonnière ou toupie selon le volume
- pelle, pioche, brouette
- massette, truelle, taloche
- niveau de maçon et fil à plomb pour contrôler le fruit
- disqueuse pour la découpe des parpaings
Fournitures
- parpaings pleins ou creux de 20 cm selon la hauteur retenue
- béton armé pour la semelle, treillis soudé ou fers verticaux
- géotextile et gravier drainant 20/40
- drain agricole en pied de mur
- tubes PVC pour les barbacanes, tous les 2 m² environ
- mortier de montage, enduit d'étanchéité côté terre
Résultat attendu Un mur qui retient la terre durablement, sans poussée d'eau accumulée ni fissuration progressive liée au gel des remontées d'humidité.
Au sommaire (6 sections)
- Pourquoi le drainage prime sur tout le reste
- La fondation, plus large et plus armée qu'un muret classique
- Monter le mur : ferraillage, fruit, remblaiement progressif
- Jusqu'où le chantier reste raisonnable en autoconstruction
- Règles locales et déclaration de travaux
- Entretenir un mur de soutènement dans la durée
Un muret de clôture ou de séparation encaisse essentiellement son propre poids et quelques chocs accidentels. Un mur de soutènement travaille très différemment : il retient un volume de terre qui pousse horizontalement en permanence, une poussée que l'eau infiltrée derrière le mur peut multiplier plusieurs fois si elle n'a pas de moyen de s'évacuer. C'est cette poussée continue, et non le poids du mur lui-même, qui dimensionne l'ouvrage.
Ce guide détaille ce qui change structurellement par rapport à un mur classique, drainage, ferraillage, fruit du mur, et surtout où se situe la limite raisonnable d'un chantier réalisé soi-même.
Pourquoi le drainage prime sur tout le reste
L'eau est le facteur qui transforme un mur de soutènement correctement dimensionné en ouvrage qui bascule. Une terre saturée d'eau pèse et pousse nettement plus qu'une terre sèche, et cette surpression peut représenter plusieurs fois la poussée d'un sol normalement drainé. La quasi-totalité des effondrements de murs de soutènement de particuliers s'explique par un drainage absent ou sous-dimensionné, pas par un manque de béton ou de ferraillage.
Le principe reste toujours le même : intercepter l'eau avant qu'elle n'exerce une pression sur le mur, et la faire ressortir par le bas. Un géotextile posé contre le mur empêche la terre de colmater le gravier drainant placé derrière lui ; ce gravier laisse l'eau descendre librement jusqu'à un drain agricole en pied de mur, relié à une évacuation ou une zone d'infiltration éloignée. Les barbacanes, petits tubes traversant le mur tous les 2 m² environ, offrent une seconde voie de sortie directe si le drain se colmate un jour.
| Critère | Muret de clôture | Mur de soutènement |
|---|---|---|
| Effort principal | Poids propre, chocs ponctuels | Poussée horizontale continue de la terre |
| Drainage | Évacuation en pied suffisante | Géotextile, gravier drainant et barbacanes obligatoires |
| Fondation | Semelle centrée, largeur modérée | Semelle élargie côté terre, souvent excentrée |
| Ferraillage | Facultatif ou léger | Vertical, ancré dans la semelle, dimensionné à la hauteur retenue |
| Verticalité | Parfaitement vertical | Souvent avec un léger fruit vers la terre retenue |
Ces différences s'accentuent avec la hauteur de terre retenue : un mur de 40 cm et un mur de 1,2 m ne se dimensionnent pas selon les mêmes règles.
La fondation, plus large et plus armée qu'un muret classique
La poussée de la terre crée un moment de flexion à la base du mur, que la semelle doit reprendre sans basculer ni glisser. Concrètement, cela se traduit par une semelle plus large que pour un muret équivalent, souvent excentrée vers le côté terre retenue pour mieux contrer le renversement, et systématiquement armée d'un treillis soudé ou de fers longitudinaux et transversaux, sur le même principe que pour couler une dalle en béton armé mais avec un ferraillage dimensionné à la poussée attendue plutôt qu'à une simple charge répartie.
La profondeur de fondation suit la même logique de hors-gel que pour tout ouvrage enterré, décrite dans notre article sur la profondeur de fondation d'un mur de clôture, avec une marge supplémentaire liée au poids de terre repris par la semelle elle-même.
Monter le mur : ferraillage, fruit, remblaiement progressif
De la fondation au remblaiement final
-
Couler la semelle armée
Coffrez et coulez la semelle en béton armé, en laissant dépasser les fers d'attente verticaux qui viendront se noyer dans les alvéoles des parpaings du premier rang.
Respectez le temps de séchage complet de la semelle avant de monter le premier rang : un appui encore frais tasse sous le poids du mur.
-
Monter les rangs avec le fruit prévu
Montez les parpaings rang après rang en contrôlant régulièrement l'inclinaison au fil à plomb, pour conserver le léger fruit vers la terre sur toute la hauteur.
Un gabarit en bois taillé à l'angle du fruit, posé contre le mur à chaque rang, évite de recalculer l'inclinaison à chaque contrôle.
-
Remplir les alvéoles armées
Coulez du béton fin dans les alvéoles qui contiennent un fer vertical au fur et à mesure de la montée, pour solidariser le ferraillage aux parpaings sur toute la hauteur.
Ne laissez jamais un fer vertical sans béton pendant plus d'un ou deux rangs : il perd son rôle de liaison structurelle.
-
Poser le géotextile et le drain
Une fois le mur monté et son enduit d'étanchéité côté terre appliqué, plaquez le géotextile contre la face arrière et posez le drain agricole en pied, avec une légère pente vers l'exutoire.
Enveloppez complètement le drain dans le géotextile avant de le poser, pour qu'il ne se colmate pas dès les premières pluies.
-

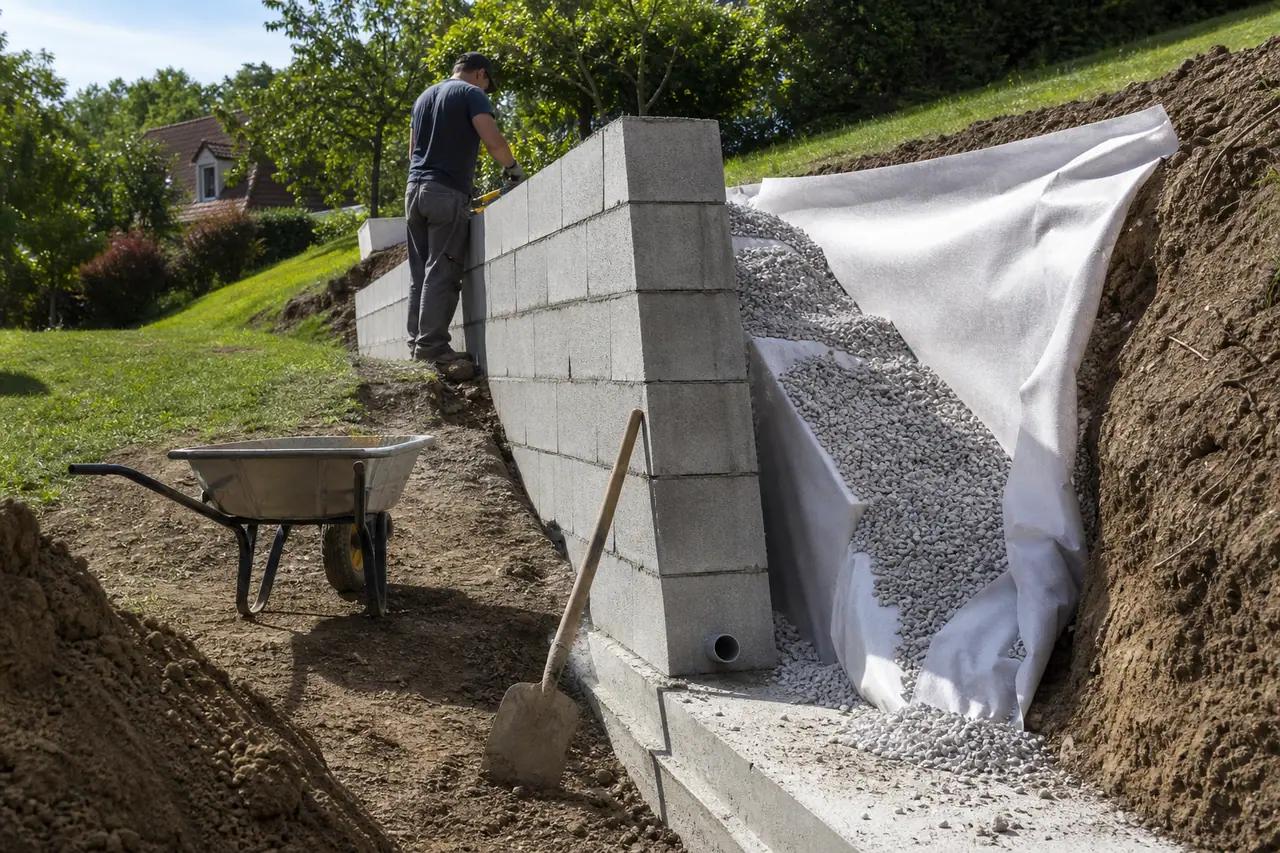

Remblayer avec le gravier drainant
Versez le gravier drainant contre le géotextile par couches successives, en tassant légèrement à chaque couche sans compacter lourdement contre le mur encore jeune.
Repliez le géotextile par-dessus le gravier avant de terminer avec la terre végétale, pour empêcher les fines de migrer et de colmater le drainage avec le temps.
-
Terminer le remblaiement en terre
Remblayez le reste avec la terre d'origine par couches compactées, en laissant le mur atteindre sa résistance complète avant tout remblaiement lourd ou passage d'engin en tête.
Un remblaiement trop rapide, avant que le béton n'ait pris sa résistance, sollicite le mur bien avant qu'il ne soit prêt à l'encaisser.
Les repères du mur de soutènement
- 1 m
- hauteur de terre au-delà de laquelle un calcul professionnel s'impose moins en sol argileux ou en pente forte
- 2 m²
- espacement courant des barbacanes une seconde voie de sortie si le drain se colmate
- 20/40
- granulométrie de gravier drainant recommandée posé contre un géotextile qui filtre les fines de la terre
Jusqu'où le chantier reste raisonnable en autoconstruction
Faire soi-même ou faire appel à un professionnel
Mur bas, terrain favorable
Jusqu'à environ 80 cm à 1 m de terre retenue
- Poussée limitée, dimensionnement standard bien documenté
- Chantier réalisable sur plusieurs week-ends avec un outillage courant
- Coût maîtrisé, sans étude de sol ni bureau d'études
- Exige néanmoins un drainage complet et un ferraillage sérieux, non négociables
- Aucune marge d'erreur sur la profondeur de fondation hors gel
- Le contrôle du fruit et de l'aplomb demande de la rigueur rang après rang
À choisir si Accessible à qui a déjà monté un muret et respecte scrupuleusement le drainage.
Mur haut, contexte défavorable
Au-delà d'1 m, pente forte, sol argileux, charge en tête
- Un calcul de structure sécurise un ouvrage aux conséquences lourdes en cas d'échec
- Un professionnel identifie les contraintes invisibles, nature du sol, nappe phréatique
- Couvre la responsabilité civile en cas de sinistre sur les biens voisins
- Coût nettement supérieur à l'autoconstruction
- Délai d'étude et d'intervention plus long
À choisir si Non négociable dès que la hauteur, la pente ou la proximité d'une construction augmentent le risque.
La hauteur de terre retenue n'est pas le seul critère : un mur bas sur sol argileux instable ou en pente forte peut justifier un avis professionnel bien avant le mètre. Dans le doute, un premier échange avec un maçon ou un bureau d'études, même pour valider une autoconstruction, coûte largement moins cher qu'une reprise après sinistre.
Règles locales et déclaration de travaux
Le dossier de déclaration demande généralement un plan de masse simple et une coupe du mur avec ses dimensions. Un délai d'instruction d'un mois est courant pour une déclaration préalable ; mieux vaut l'anticiper largement avant la date de chantier souhaitée plutôt que de découvrir cette contrainte une fois les matériaux commandés.
Entretenir un mur de soutènement dans la durée
Un mur de soutènement correctement drainé demande peu d'entretien, mais mérite une inspection annuelle des barbacanes : un tube bouché par des racines ou des sédiments prive le mur de sa seconde sécurité de drainage. Une fissure horizontale qui s'élargit, un bombement visible ou un tassement du sol en amont sont des signes qui méritent un avis rapide plutôt qu'une surveillance prolongée, contrairement à une fissure fine et stable sur un mur classique, ces signes touchent un ouvrage qui travaille en continu contre une poussée qui ne s'arrête jamais.
Questions fréquentes Ce que les lecteurs demandent le plus
Quelle est la différence entre un muret et un mur de soutènement ?
Un muret encaisse essentiellement son propre poids et des chocs ponctuels, tandis qu'un mur de soutènement retient en permanence une poussée horizontale de terre, amplifiée par l'eau infiltrée derrière lui. Cette différence impose un drainage complet (géotextile, gravier, barbacanes), une semelle élargie et armée, et souvent une légère inclinaison du mur vers la terre, absents d'un muret de clôture classique.
Jusqu'à quelle hauteur peut-on construire un mur de soutènement soi-même ?
Au-delà d'environ 1 m de terre retenue, un calcul de structure par un professionnel ou un bureau d'études devient la règle. En dessous, sur un terrain favorable (sol stable, pente modérée, aucune charge lourde en tête), un mur bas reste accessible à un particulier qui respecte scrupuleusement le drainage et le ferraillage. Un sol argileux ou une pente forte peuvent abaisser ce seuil bien avant le mètre.
Pourquoi un mur de soutènement a-t-il besoin de barbacanes ?
Les barbacanes sont de petits tubes traversant le mur, posés tous les 2 m² environ, qui offrent une voie de sortie directe à l'eau si le drain principal en pied de mur venait à se colmater. L'eau accumulée derrière un mur de soutènement multiplie la poussée exercée sur l'ouvrage, et c'est la cause la plus fréquente d'effondrement chez les particuliers, bien avant un défaut de béton ou de ferraillage.
Faut-il du ferraillage pour un mur de soutènement en parpaing ?
Oui, systématiquement. Des fers verticaux ancrés dans la semelle et noyés dans les alvéoles des parpaings au fur et à mesure de la montée reprennent le moment de flexion créé par la poussée de la terre. Contrairement à un muret où le ferraillage peut rester léger ou facultatif, il est dimensionné ici à la hauteur de terre retenue et ne se néglige jamais.
Qu'est-ce que le fruit d'un mur de soutènement ?
Le fruit désigne une légère inclinaison du mur vers la terre qu'il retient, plutôt qu'une pose parfaitement verticale comme pour un muret classique. Cette inclinaison améliore la stabilité de l'ouvrage face à la poussée horizontale en orientant une partie du poids du mur dans le sens qui s'oppose au renversement. Elle se contrôle rang après rang au fil à plomb ou avec un gabarit dédié.
Un mur de soutènement nécessite-t-il une déclaration de travaux ?
Cela dépend de sa hauteur et de son emplacement, notamment en limite de propriété, et varie selon les communes. La gestion des eaux de ruissellement issues du drainage peut aussi être encadrée localement, pour éviter un rejet non maîtrisé chez un voisin. Un passage en mairie avant travaux permet de vérifier ces règles avant de démarrer le chantier.
