Brancher un luminaire au plafond sur une douille DCL

L’essentiel

7 min de lecture

• Le DCL, dispositif de connexion pour luminaire, comprend une boîte encastrée au plafond, une douille ou prise femelle, et une fiche mâle raccordée au luminaire
• La norme NF C 15-100 impose un DCL à chaque point lumineux au plafond ou en applique dans les installations neuves et les rénovations complètes
• Couleurs usuelles : phase en rouge, marron ou noir, neutre en bleu, terre en vert et jaune ; un luminaire de classe II n'a pas de fil de terre
• Une boîte DCL avec crochet supporte en général jusqu'à 25 kg ; au-delà, ou pour un plafonnier plaqué, la fixation se fait par chevilles adaptées au support
• Un circuit d'éclairage se câble en 1,5 mm², protégé par un disjoncteur de 16 A au plus, avec 8 points lumineux maximum
• Le vérificateur d'absence de tension est indispensable : un interrupteur ouvert ne garantit pas que la phase est coupée au plafond

Fiche de chantier réf. DEB

Durée

20 à 45 min

Budget

3 à 15 € pour une fiche ou une douille DCL

Niveau

Débutant Aucune compétence préalable

Outils

• vérificateur d'absence de tension
• tournevis d'électricien isolé
• pince à dénuder
• escabeau stable à plateforme
• perceuse et forets adaptés au plafond si fixation par vis

Fournitures

• fiche DCL mâle
• douille DCL si l'ancienne est abîmée
• chevilles adaptées au plafond pour un plafonnier
• bornes de connexion automatiques en cas d'ancienne sortie de fils

Résultat attendu Un luminaire raccordé à la terre, accroché solidement et démontable sans outil ni contact avec les conducteurs du plafond

01 Ce qu'est un DCL et pourquoi il simplifie le branchement

Le DCL, pour dispositif de connexion pour luminaire, remplace les anciennes sorties de fils libres et les dominos au plafond. Il se compose de trois éléments : une boîte encastrée dans le plafond, souvent équipée d'un crochet, une douille ou prise femelle raccordée aux conducteurs du circuit d'éclairage, et une fiche mâle que l'on raccorde aux fils du luminaire. La fiche se clipse dans la douille comme une prise de courant miniature.

L'intérêt est double. Le raccordement se fait au sol, sur le luminaire, dans de bonnes conditions de visibilité, puis se résume au plafond à un simple emboîtement. Surtout, le jour où vous changez de luminaire, vous déclipsez la fiche sans jamais manipuler les conducteurs du circuit. Sur un chantier neuf, le DCL se livre avec une ampoule provisoire vissée dans la douille, que l'on retire au moment de poser le luminaire définitif.

02 Couper le courant et vérifier l'absence de tension

Basculer l'interrupteur mural ne suffit pas. Selon le câblage, un va-et-vient ou une erreur ancienne, la phase peut rester présente au plafond interrupteur ouvert, et certaines installations anciennes coupent le neutre au lieu de la phase. Coupez le disjoncteur du circuit d'éclairage concerné au tableau, repérable grâce aux étiquettes, ou à défaut le disjoncteur général.

03 Identifier les fils du luminaire et du plafond

Les couleurs normalisées facilitent le repérage, mais une installation ancienne ne les respecte pas toujours. En cas de doute sur un conducteur de couleur inhabituelle, seul un électricien équipé peut l'identifier avec certitude. Côté luminaire, deux cas se présentent : un luminaire de classe I, métallique le plus souvent, possède un fil de terre vert et jaune à raccorder impérativement ; un luminaire de classe II, repéré par le symbole du double carré sur l'étiquette, n'en a pas besoin.

Conducteur	Couleurs usuelles	Borne de la fiche DCL	Remarque
Phase	Rouge, marron ou noir ; parfois orange ou violet côté plafond	L	Seul conducteur coupé par l'interrupteur dans une installation conforme
Neutre	Bleu	N	Jamais utilisé pour autre chose que le neutre
Terre	Vert et jaune	Symbole de terre	Obligatoire pour un luminaire de classe I
Retour de lampe	Couleur variable, souvent orange ou violet sur une ancienne installation	L	Phase commandée venant de l'interrupteur, à raccorder comme la phase

Sur un luminaire à deux fils de même couleur, sans marquage, le sens de branchement de la phase et du neutre n'a pas d'incidence sur le fonctionnement, mais la phase doit arriver sur le plot central de la douille d'ampoule quand c'est repérable.

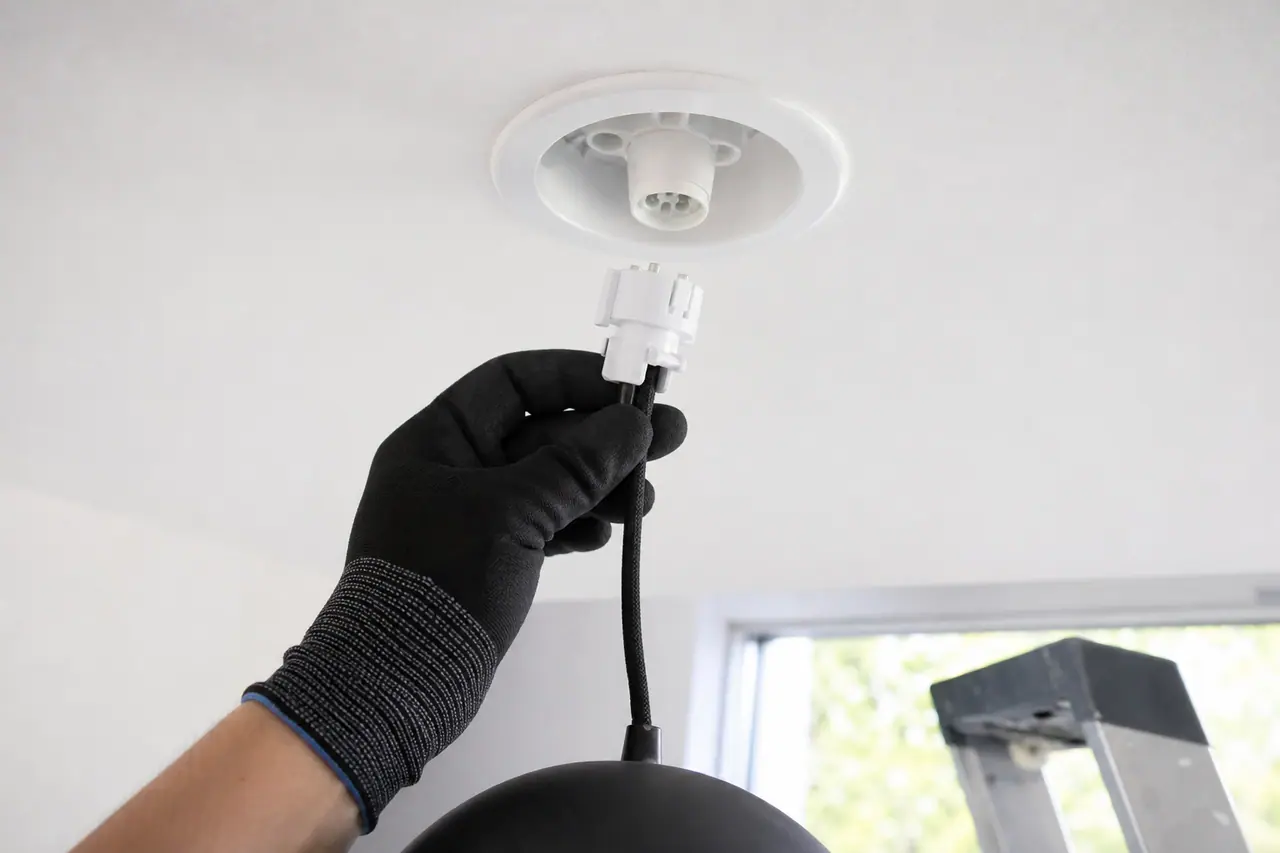

04 Raccorder la fiche DCL au luminaire

Pour une suspension, réglez la hauteur du câble avant de monter la fiche. Un repère courant place le bas d'une suspension à 70 à 80 cm au-dessus d'une table, et à 2 m environ du sol dans un passage. Une fois la fiche montée, le câble ne se raccourcit plus qu'en la démontant.

05 Accrocher ou fixer le luminaire selon son poids

Une suspension légère s'accroche au crochet de la boîte DCL, qui supporte en général jusqu'à 25 kg selon les modèles : consultez les indications du fabricant de la boîte. Le cache-piton de la suspension coulisse ensuite contre le plafond pour masquer la boîte et la fiche. Un plafonnier plaqué se fixe en revanche par sa platine, vissée dans le plafond de part et d'autre de la boîte DCL.

Plafond	Fixation de la platine	Point de vigilance
Plaque de plâtre	Chevilles à expansion métalliques ou chevilles à bascule	Ne jamais visser directement dans la plaque, qui ne retient pas la vis
Béton ou hourdis béton	Chevilles nylon de 6 mm, perçage au perforateur	Repérer les gaines électriques avant de percer autour de la boîte
Hourdis creux	Chevilles pour matériaux creux	Percer sans percussion pour ne pas briser les parois
Plâtre sur lattis bois	Vis à bois dans les lattes ou la solive, sinon chevilles à bascule	Plâtre ancien friable, perçage doux

Au-delà de quelques kilos, un lustre doit être accroché au crochet de la boîte DCL ou à un point d'ancrage dans la structure, jamais à la seule plaque de plâtre.

Une fois le luminaire tenu, clipsez la fiche dans la douille jusqu'au clic, rangez l'excédent de câble dans la boîte ou le pavillon, puis refermez. Remettez le disjoncteur, vérifiez l'allumage et l'extinction depuis chaque interrupteur. Si vous prévoyez un variateur, assurez-vous que le luminaire et ses ampoules sont compatibles, en suivant la méthode pour installer un variateur de lumière.

06 Ancienne sortie de fils sans DCL : les options

Dans un logement ancien, le plafond présente souvent deux ou trois fils sortant d'un trou, parfois d'un simple piton. Deux solutions s'offrent à vous. La première consiste à raccorder directement le luminaire avec des bornes de connexion automatiques, protégées par le pavillon du luminaire, une solution admise en rénovation partielle. La seconde, plus durable, consiste à poser une boîte DCL pour cloison creuse dans un plafond en plaques de plâtre, qui s'encastre dans un perçage à la scie cloche, généralement de 67 mm, puis à y monter la douille DCL.

Sur un plafond en béton, l'encastrement d'une boîte DCL demande un carottage et relève davantage d'une rénovation complète. Les boîtes DCL en saillie, vissées sous le plafond, offrent un compromis : même principe de fiche et de douille, sans saigner la dalle. Pour des éclairages intégrés, voyez aussi comment poser un spot encastrable dans un faux plafond.

07 Pannes fréquentes après le branchement

• Le luminaire ne s'allume pas : fiche mal clipsée, conducteur mal enfoncé dans sa borne ou ampoule incompatible avec le culot
• Le disjoncteur saute à la remise sous tension : brin de cuivre en contact entre deux bornes ou fil pincé par la platine
• Le différentiel déclenche : fil de terre en contact avec le neutre, ou isolant du luminaire endommagé
• L'ampoule LED reste faiblement allumée éteinte : neutre coupé à l'interrupteur au lieu de la phase, ou variateur inadapté
• Le luminaire grésille : borne à vis insuffisamment serrée, à reprendre hors tension

Une lueur résiduelle sur une ampoule LED éteinte signale souvent une installation où l'interrupteur coupe le neutre, un défaut de câblage à faire corriger. Plus largement, si le circuit d'éclairage mélange des sections de câble, s'il dépasse 8 points lumineux ou s'il est protégé par un calibre supérieur à 16 A, un point sur les normes électriques de la maison s'impose avant d'ajouter de nouveaux luminaires.

08 Prix du matériel et limites du bricolage

Élément	Coût indicatif	Utilité
Fiche DCL mâle	2 à 6 €	Raccordement du luminaire
Douille DCL	3 à 8 €	Remplacement d'une douille abîmée
Boîte DCL pour cloison creuse avec crochet	5 à 15 €	Création d'un point lumineux en plaque de plâtre
Vérificateur d'absence de tension	20 à 60 €	Sécurité, réutilisable pour tous les travaux
Pose d'un point lumineux par un électricien	Environ 60 à 150 €	Création ou mise en conformité d'un point

Fourchettes indicatives, hors luminaire, variables selon les gammes et les régions.

Brancher un luminaire sur un DCL existant reste à la portée de tout bricoleur soigneux. En revanche, créer un nouveau point lumineux, tirer un câble depuis le tableau, intervenir dans une salle de bains en respectant ses volumes de sécurité ou reprendre une installation sans terre relève d'un électricien. En cas de doute sur l'état du circuit, un diagnostic électrique réalisé par un professionnel donne une vue d'ensemble fiable.

Questions fréquentes Ce que les lecteurs demandent le plus

Peut-on brancher un luminaire sans DCL ?

Oui, dans une installation ancienne qui n'en possède pas, le raccordement direct par bornes de connexion automatiques reste possible, protégé sous le pavillon du luminaire. Dans une installation neuve ou entièrement rénovée, la norme NF C 15-100 impose en revanche un DCL à chaque point lumineux. Poser un DCL lors d'un changement de luminaire reste une amélioration simple et utile.

Quel fil va où sur une fiche DCL ?

La phase, généralement rouge, marron ou noire, se raccorde sur la borne L. Le neutre, bleu, va sur la borne N. Le fil vert et jaune va sur la borne marquée du symbole de terre. Un luminaire de classe II n'a pas de fil de terre : cette borne reste alors libre. Dénudez 8 à 11 mm et vérifiez que chaque fil tient à la traction.

Quel poids peut supporter le crochet d'une boîte DCL ?

Une boîte DCL équipée d'un crochet supporte en général jusqu'à 25 kg, mais la valeur exacte dépend du fabricant et du modèle, et de la façon dont la boîte est fixée dans le plafond. Consultez la notice de la boîte. Pour un lustre plus lourd, prévoyez un ancrage dans la structure, solive ou dalle, plutôt que dans la seule plaque de plâtre.

Faut-il couper le disjoncteur pour changer un luminaire ?

Oui, toujours. L'interrupteur ne coupe qu'un conducteur, et selon le câblage la phase peut rester présente au plafond. Coupez le disjoncteur du circuit d'éclairage au tableau, puis vérifiez l'absence de tension avec un vérificateur bipolaire. Même avec un DCL, dont la fiche protège des contacts, cette précaution reste indispensable avant de manipuler la douille.

Comment brancher un luminaire sans fil de terre au plafond ?

Si aucun fil vert et jaune n'arrive au point lumineux, choisissez un luminaire de classe II, reconnaissable au symbole du double carré, qui n'a pas besoin de terre. Un luminaire métallique de classe I sans terre n'est pas protégé contre un défaut d'isolement. Ne reliez jamais la terre du luminaire au neutre ; faites tirer un conducteur de terre par un électricien si nécessaire.

Pourquoi mon ampoule LED reste allumée faiblement une fois éteinte ?

Une lueur résiduelle vient souvent d'un interrupteur qui coupe le neutre au lieu de la phase, d'un interrupteur à voyant lumineux ou d'un variateur non compatible avec les LED. Le courant très faible qui subsiste suffit à faire luire l'ampoule. Il faut corriger le câblage de l'interrupteur, changer d'interrupteur ou choisir des ampoules et un variateur compatibles.

Peut-on installer un DCL dans un plafond en placo existant ?

Oui. Il existe des boîtes DCL pour cloison creuse qui s'encastrent dans un perçage réalisé à la scie cloche, généralement de 67 mm, et se bloquent par des griffes. On y fait passer les conducteurs existants, on raccorde la douille DCL, puis on accroche le luminaire. Vérifiez qu'aucune solive ou fourrure métallique ne gêne à l'emplacement du perçage.

Qui écrit cet article ?

La rédaction de Bricolage.fm réunit des rédacteurs spécialisés en travaux, outillage et habitat. Chaque page est construite pour répondre à une question précise, avec des ordres de grandeur vérifiables et les limites d’intervention rappelées. Nos principes de publication sont détaillés dans notre charte éditoriale.

Les prix, durées et quantités sont des ordres de grandeur pour un chantier courant en France. Ils varient selon la région, l’accessibilité et l’état du support. Toute intervention sur le gaz, une installation électrique sous tension, une structure porteuse ou un matériau amianté relève d’un professionnel qualifié.
