L’installation d’un spot encastrable

L’essentiel

8 min de lecture

• Un spot encastrable se pose dans un faux plafond avec un plénum généralement compris entre 70 et 120 mm, selon le modèle et son boîtier de raccordement.
• Pour un circuit d’éclairage neuf, prévoyez des conducteurs de 1,5 mm² protégés au maximum par un disjoncteur 16 A, avec 8 points lumineux au plus.
• Le diamètre de perçage n’est pas standard : 68, 70, 72 et 75 mm sont fréquents, mais seule la cote indiquée par le fabricant est valable.
• En salle de bains, un IP44 est un minimum courant hors projections directes ; les volumes électriques imposent aussi des conditions de classe et d’alimentation.
• Ne recouvrez jamais un spot par de l’isolant sauf si sa notice indique explicitement qu’il est compatible avec le contact direct de l’isolant.
• Pour trois spots sur un circuit existant et identifié, comptez 2 à 4 heures et environ 75 à 250 € de matériel, hors création de circuit.

Fiche de chantier réf. INT

Durée

2 à 4 heures pour 3 spots sur un circuit d’éclairage existant et correctement identifié

Budget

Environ 75 à 250 € pour 3 spots LED, boîtiers de connexion et consommables ; davantage si vous ajoutez un variateur ou créez un circuit

Niveau

Intermédiaire Quelques chantiers derrière soi

Outils

• Tournevis isolés
• Vérificateur d’absence de tension (VAT)
• Scie cloche au diamètre prescrit
• Perceuse-visseuse
• Mètre, crayon et niveau
• Détecteur de matériaux ou inspection visuelle du plénum
• Pince à dénuder
• Lunettes de protection et masque antipoussière FFP2 pour le perçage

Fournitures

• Spots LED encastrables adaptés à la pièce
• Boîtes de connexion ou système de raccordement fourni avec les spots
• Connecteurs automatiques adaptés à la section des conducteurs
• Câble d’éclairage si une extension est nécessaire
• Capot de protection compatible si exigé par le fabricant en présence d’isolant

Résultat attendu Un éclairage encastré, correctement ventilé et raccordé sur un circuit d’éclairage protégé, avec des connexions accessibles depuis l’ouverture du spot.

01 Choisir un spot encastrable LED compatible avec votre pièce

Un spot LED encastrable doit correspondre à trois contraintes : la profondeur disponible, l’humidité de la pièce et son mode d’alimentation. Dans un séjour sec, un modèle IP20 peut suffire ; dans une cuisine, une entrée ou une salle de bains, un appareil plus protégé est souvent préférable. Ne choisissez jamais un spot uniquement sur son diamètre apparent : la cote de perçage, la hauteur d’encastrement et les distances de ventilation déterminent si la pose est possible.

LED intégrée, ampoule GU10 ou spot avec driver déporté

Le spot à LED intégrée est compact et sobre, mais l’ensemble du luminaire est remplacé en cas de panne. Le spot GU10 en 230 V accepte une ampoule remplaçable : c’est pratique pour changer une teinte ou une puissance, au prix d’un encombrement parfois supérieur. Un spot à driver déporté doit impérativement être associé à son alimentation d’origine : un driver à courant constant n’est ni interchangeable avec un transformateur 12 V, ni avec une alimentation de ruban LED.

Solution	Alimentation	Atouts	Points de vigilance	Budget indicatif
GU10 LED	230 V direct	Ampoule remplaçable, choix de faisceaux et de teintes	Douille et ampoule prennent de la hauteur ; vérifier la compatibilité variateur	8 à 25 € par point, hors câblage
LED intégrée 230 V	230 V direct	Faible profondeur sur certains modèles, installation simple	Luminaire complet à remplacer en fin de vie	12 à 45 € par point
LED avec driver déporté	Driver 230 V vers basse tension ou courant constant	Très faible hauteur visible, bon confort lumineux	Driver accessible, ventilé et strictement compatible avec le spot	20 à 60 € par point

Ces prix sont des ordres de grandeur pour du matériel courant, hors main-d’œuvre et sans création de circuit.

02 Vérifier le faux plafond, le perçage et les distances de sécurité

Un spot encastrable nécessite un faux plafond : plaque de plâtre sur ossature, plafond suspendu ou caisson suffisamment profond. N’encastrez pas un spot dans une dalle béton, une poutre, un solivage ou un plafond plein sans avoir créé de plénum. Avant de percer, inspectez le dessus du plafond depuis les combles ou par une ouverture existante, puis repérez les fourrures métalliques, gaines, tuyaux et câbles.

Mesurez la hauteur totale du spot, puis ajoutez l’encombrement de sa boîte de connexion, du câble et la zone libre prescrite par la notice. La scie cloche doit avoir exactement le diamètre indiqué sur l’emballage ou le gabarit : agrandir un trou de 2 ou 3 mm peut empêcher les ressorts de tenir dans du BA13. Les cotes courantes sont utiles pour acheter l’outil, mais elles ne remplacent pas la fiche fabricant.

Élément	Valeur courante	Règle à retenir
Trou de perçage	68, 70, 72 ou 75 mm	Utiliser exclusivement le diamètre prévu pour le modèle choisi.
Épaisseur de plaque de plâtre	Souvent 13 mm	Les ressorts doivent être compatibles avec l’épaisseur réellement traversée.
Hauteur libre disponible	Souvent 70 à 120 mm	Additionner spot, boîtier, câbles et espace de ventilation.
Écart à l’isolant	Variable selon la notice	Le luminaire et son capot éventuel imposent la distance ; aucune valeur universelle ne convient.

En cas de doute, faites un trou d’essai dans une chute de plaque et présentez le spot avant de découper le plafond fini.

03 Contrôler le circuit d’éclairage et l’alimentation du spot

Sur une installation domestique conforme aux principes de la NF C 15-100, un circuit d’éclairage neuf est habituellement réalisé en 1,5 mm² et protégé par un disjoncteur de 16 A au maximum. Il alimente au plus 8 points lumineux ; un ensemble de spots encastrés commandés simultanément est généralement compté comme un seul point lumineux. Avant d’ajouter des spots, identifiez le circuit au tableau et vérifiez qu’il ne présente ni échauffement, ni raccordement dégradé, ni mélange de sections de câble.

La boîte de connexion du spot doit accueillir les conducteurs sans les écraser et rester récupérable par l’ouverture du luminaire lorsque c’est possible. Raccordez le bleu au neutre, le conducteur de phase — souvent rouge, marron ou noir — à la phase, et le vert-jaune à la terre si le luminaire est de classe I. Pour un spot de classe II, identifié par le double carré, la terre du circuit doit rester isolée dans un connecteur adapté : ne la coupez pas et ne la laissez jamais nue.

04 Installer un spot encastrable dans une salle de bains : volumes et IP

Dans une salle de bains, l’indice IP ne règle pas tout : les volumes électriques autour de la baignoire ou de la douche limitent aussi le type de luminaire et son alimentation. Tous les circuits de la salle d’eau doivent être protégés par une protection différentielle 30 mA. Un spot IP44 peut résister aux projections d’eau, mais il ne devient pas autorisé pour autant dans n’importe quel volume.

Le volume 0 correspond à l’intérieur de la baignoire ou du receveur ; le volume 1 se situe directement au-dessus jusqu’à 2,25 m de hauteur dans la configuration courante ; le volume 2 s’étend sur 60 cm autour du volume 1. La géométrie change dans une douche sans receveur ou avec paroi, ce qui justifie de vérifier le plan de la pièce avant l’achat. Le terme « volume 3 », encore fréquent dans les anciens conseils, n’est plus utilisé dans le zonage actuel.

Zone	Niveau de protection minimal	Choix prudent
Volume 0	IPX7 et très basse tension de sécurité sous conditions strictes	Ne pas installer de spot encastré sans étude précise et produit explicitement prévu pour cet usage.
Volume 1	IPX4 au minimum, avec conditions d’alimentation et de classe renforcées	Éviter la pose amateur ; choisir seulement un luminaire explicitement admis par sa notice.
Volume 2	IPX4 au minimum	Spot de classe adaptée, placé selon les prescriptions du fabricant et protégé par 30 mA.
Hors volumes	IP20 admis en local sec, IP44 conseillé près des projections	Spot LED adapté à l’humidité réelle et à la condensation.

IPX4 signifie une protection contre les projections d’eau. Un IP65 offre une protection supérieure, mais ne dispense jamais du respect des volumes.

05 Préparer le plafond et consigner l’électricité hors tension

Tracez les centres des spots avec un mètre et un niveau, en évitant les rails de l’ossature. Dans une pièce de vie, espacez souvent les spots de 1 à 1,50 m et éloignez-les d’environ 50 à 70 cm des murs pour éviter les cônes de lumière trop marqués ; adaptez cette implantation à l’angle du faisceau et au mobilier. Une détection préalable est préférable, mais ne remplace pas l’examen visuel du plénum.

Au tableau, repérez le disjoncteur du circuit d’éclairage puis mettez-le sur arrêt. Vérifiez votre VAT sur une source connue avant le contrôle, testez chaque conducteur supposé hors tension, puis vérifiez à nouveau le VAT après usage : cette méthode évite d’utiliser un appareil défectueux. Si l’identification du circuit est incertaine, coupez le disjoncteur général et sollicitez un professionnel plutôt que de travailler sur une hypothèse.

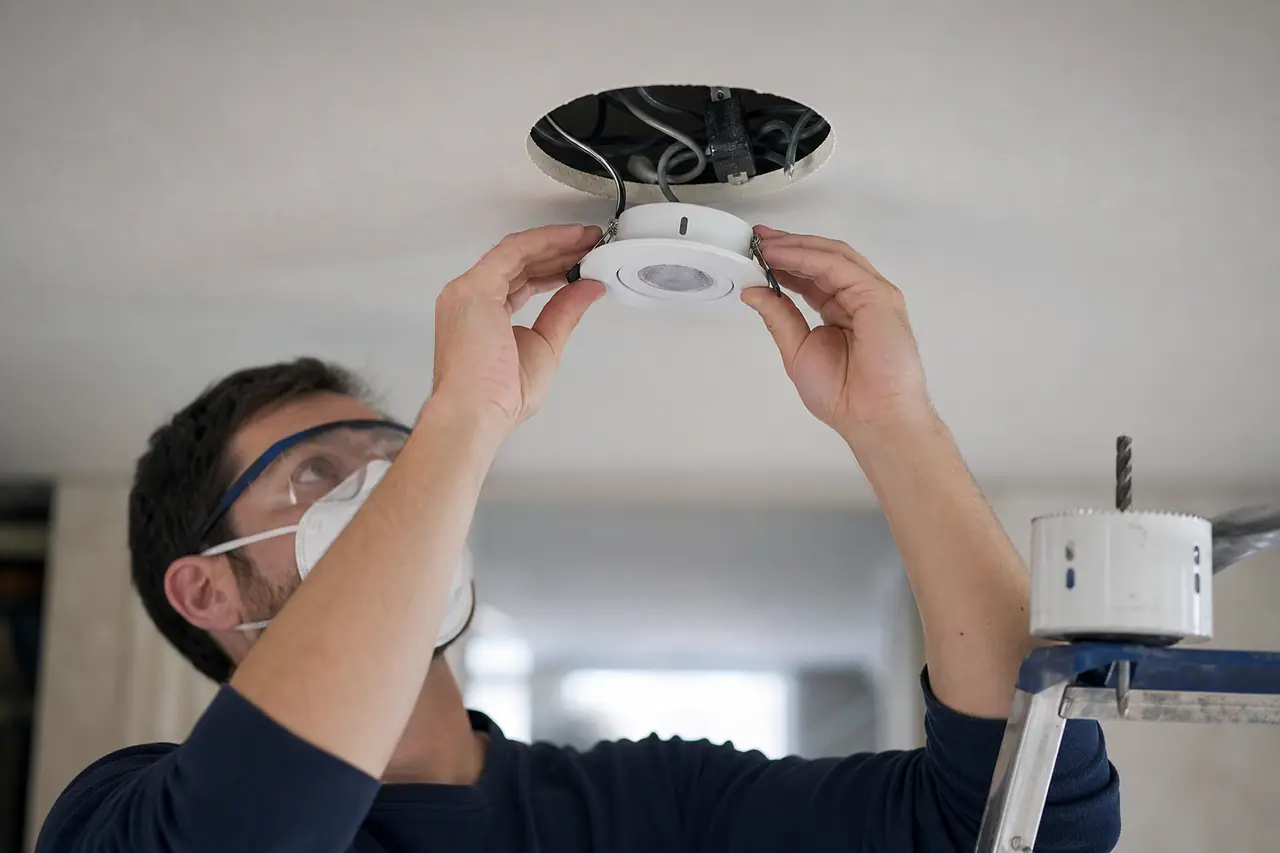

06 Poser et raccorder un spot encastrable étape par étape

La pose se fait avec l’alimentation coupée et après avoir vérifié l’absence de tension. Lisez la notice du spot avant la première découpe : elle précise le diamètre, les distances, le type de connecteur et la position autorisée du driver. Procédez spot par spot pour ne pas multiplier les fils libres au-dessus du plafond.

07 Tester l’éclairage et répartir les spots sans zones d’ombre

Après l’allumage, laissez les spots fonctionner une quinzaine de minutes, puis vérifiez sans démontage qu’il n’y a ni odeur de chaud, ni clignotement, ni baisse d’intensité. Un scintillement avec variateur signale souvent une incompatibilité entre le variateur et les LED, ou une charge minimale non atteinte. Ne refermez pas un accès technique tant que chaque raccordement n’a pas été testé.

Adapter le nombre de spots à l’usage de la pièce

Pour un éclairage général, visez environ 100 à 200 lux dans un séjour, 200 à 300 lux dans une salle de bains et 300 à 500 lux sur un plan de travail. Une salle de bains de 8 m² demandant 200 lux nécessite environ 1 600 lumens théoriques : trois spots de 500 à 600 lumens constituent un point de départ cohérent, à compléter par l’éclairage du miroir. Les surfaces sombres, les plafonds hauts et les faisceaux étroits exigent davantage de lumière.

08 Prix, limites du bricolage et recours à un électricien

Le remplacement de trois spots sur un circuit existant, clairement identifié et accessible coûte généralement 75 à 250 € de fournitures. La création d’une ligne, le passage de gaines dans un plafond fermé, l’ajout d’un interrupteur ou la reprise d’un tableau font rapidement monter le budget ; pour une intervention d’électricien, demandez plusieurs devis détaillant matériel, recherche de cheminement, raccordements et essais. Le prix dépend surtout de l’accessibilité du plafond et de l’état de l’installation électrique existante.

Appelez un électricien si les fils sont brûlés ou cassants, si les couleurs ne correspondent pas, si le circuit ne possède pas de terre là où elle est requise, ou si un disjoncteur déclenche après la pose. Faites aussi intervenir un professionnel pour une création de départ au tableau, un travail dans un volume de salle de bains délicat, un plafond contenant des matériaux suspects ou tout raccordement sous tension. Pour l’entretien, dépoussiérez les collerettes hors tension et remplacez sans attendre un spot qui chauffe anormalement, clignote ou jaunit.

Questions fréquentes Ce que les lecteurs demandent le plus

Quel diamètre de scie cloche faut-il pour installer un spot encastrable ?

Les diamètres les plus fréquents sont 68, 70, 72 et 75 mm, mais il n’existe pas de diamètre universel. Utilisez la cote de découpe inscrite sur la notice ou le gabarit du fabricant, et non le diamètre extérieur du spot. Un trou trop grand empêche les ressorts de serrer correctement la plaque de plâtre.

Peut-on installer des spots encastrables sans faux plafond ?

Non, pas directement dans une dalle béton, une poutre ou un plafond plein. Il faut un vide technique suffisant pour loger le spot, sa boîte de connexion, les câbles et l’espace de ventilation imposé. Sans faux plafond, choisissez plutôt un plafonnier, un rail de spots ou créez un caisson en plaque de plâtre.

Quel indice IP choisir pour un spot encastrable dans une salle de bains ?

Un IP44 est un choix courant pour un spot placé hors projections directes, mais l’indice IP ne suffit pas. Dans les volumes 0, 1 et 2 autour de la douche ou de la baignoire, la NF C 15-100 impose aussi des contraintes de classe électrique, d’alimentation et de position. Vérifiez la notice du luminaire et le plan des volumes.

Faut-il couper le courant pour changer ou raccorder un spot LED ?

Oui. Coupez le disjoncteur du circuit d’éclairage concerné, empêchez toute remise sous tension involontaire et vérifiez l’absence de tension avec un vérificateur d’absence de tension. Un détecteur sans contact ou un tournevis testeur ne remplace pas cette vérification. Si le circuit reste incertain, coupez l’alimentation générale et faites intervenir un électricien.

Combien de temps faut-il pour poser trois spots encastrables ?

Comptez environ 2 à 4 heures si le faux plafond existe, que le circuit est identifié et que les câbles sont déjà accessibles. La préparation prend souvent plus de temps que la pose : repérage des rails, contrôle du vide, mesures et test hors tension. Créer un circuit ou passer des gaines dans un plafond fermé demande nettement plus de temps.

Peut-on mettre de la laine de verre sur un spot encastrable ?

Seulement si le fabricant indique explicitement que le spot est compatible avec le contact direct de l’isolant. Sinon, respectez la distance prescrite ou installez un capot de protection compatible avec le luminaire et son environnement. Ne fabriquez pas de protection avec un pot, une boîte plastique ou une chute de matériau : la dissipation thermique doit rester maîtrisée.

Faut-il une autorisation pour installer des spots encastrables chez soi ?

Dans une maison individuelle, une pose intérieure de spots ne demande généralement pas d’autorisation d’urbanisme. En revanche, les travaux doivent respecter les règles électriques applicables, notamment lors de la création ou de la rénovation d’un circuit. En copropriété ou en location, vérifiez aussi le règlement, les éventuelles parties communes et l’accord du propriétaire si nécessaire.
