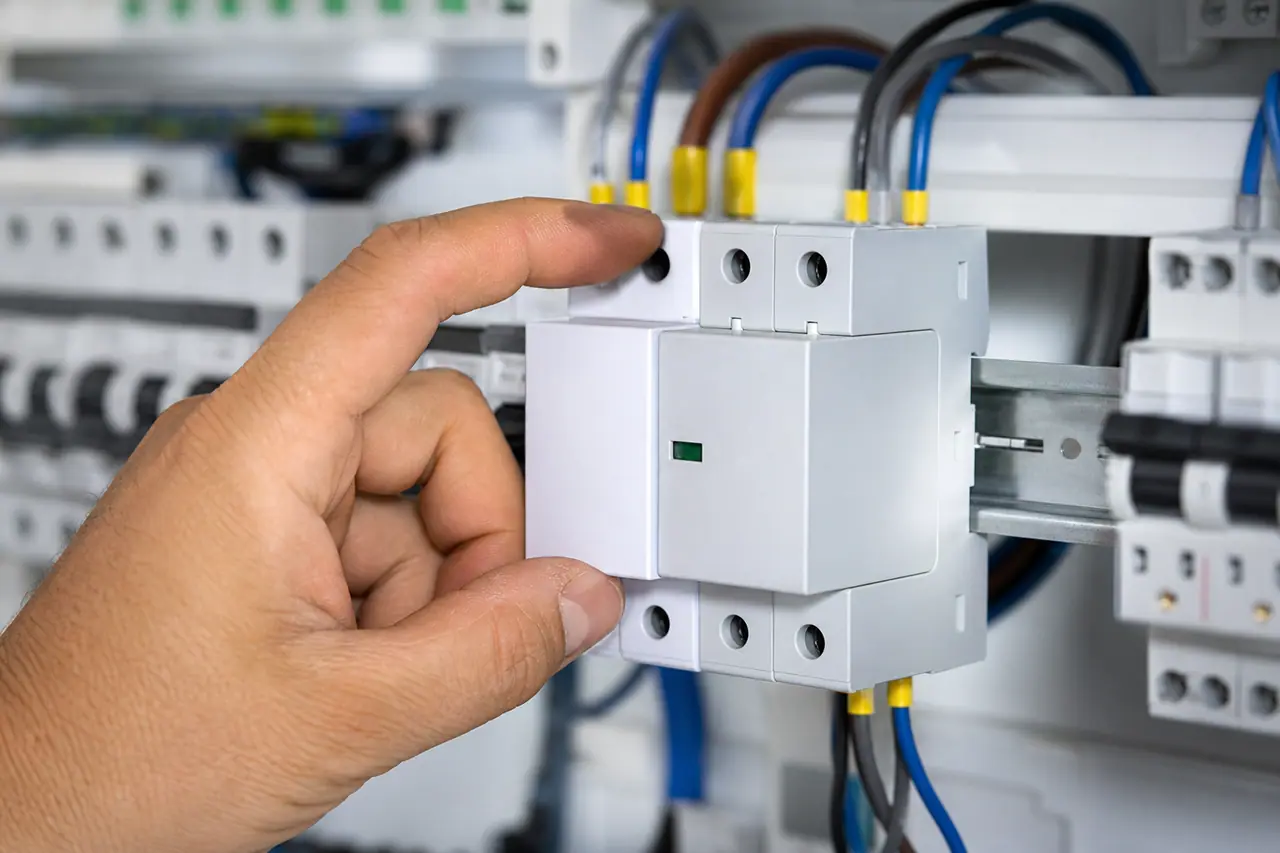

Installer un parafoudre sur un tableau électrique

L’essentiel

4 min de lecture

• Le parafoudre se raccorde en dérivation, jamais en série, sur les phases et le neutre en amont des circuits protégés
• La liaison à la terre doit être la plus courte possible, idéalement moins de 50 cm, pour une évacuation efficace de la surtension
• Un parafoudre devient obligatoire dans certaines configurations, notamment un bâtiment équipé d'un paratonnerre ou alimenté par une ligne aérienne exposée
• Le calibre du parafoudre se choisit selon le niveau kérauno-fréquent de la zone géographique, une donnée fournie par Météo-France
• Un voyant ou un témoin d'usure indique si le parafoudre a absorbé une surtension et doit être remplacé
• Le parafoudre protège l'installation fixe, un dispositif complémentaire reste utile pour les appareils électroniques sensibles

Fiche de chantier réf. CON

Durée

1 à 2 h

Budget

60 à 150 € pour un parafoudre domestique

Niveau

Confirmé Outillage et méthode maîtrisés

Outils

• tournevis isolés
• pince à dénuder
• multimètre
• niveau à bulle pour la fixation

Fournitures

• parafoudre du calibre adapté
• disjoncteur de tête dédié au parafoudre
• câble court pour la liaison à la terre

Résultat attendu Un tableau électrique protégé contre les surtensions transitoires, avec une liaison à la terre efficace

01 Comprendre le rôle du parafoudre dans l'installation

Un parafoudre ne protège pas contre un impact de foudre direct sur le bâtiment, rôle qui revient à un paratonnerre, mais absorbe les surtensions transitoires qui remontent par le réseau électrique lors d'un orage à proximité ou de certaines manœuvres sur le réseau de distribution, comme la remise en service d'un transformateur après une coupure générale. Ces surtensions, bien que brèves, peuvent détruire instantanément l'électronique fragile d'un logement : box internet, téléviseur, chaudière à régulation électronique ou électroménager récent équipé de cartes de commande. Le parafoudre dévie cette énergie excédentaire vers la terre avant qu'elle n'atteigne les appareils raccordés au circuit, limitant considérablement le risque de dommage matériel simultané sur plusieurs équipements du logement.

02 Vérifier si l'installation du parafoudre est obligatoire

La réglementation impose un parafoudre dans plusieurs configurations précises : un bâtiment équipé d'un paratonnerre, une installation alimentée en tout ou partie par une ligne électrique aérienne, ou un logement situé dans une zone où le niveau kérauno-fréquent, qui mesure la fréquence des orages, dépasse un seuil défini par la norme NF C 15-100. En dehors de ces cas obligatoires, l'installation reste vivement recommandée dans toute zone régulièrement soumise à des orages, un sinistre lié à la foudre représentant un coût de remplacement d'électroménager souvent bien supérieur au prix d'un parafoudre.

Configuration	Obligation	Remarque
Bâtiment équipé d'un paratonnerre	Obligatoire	Le parafoudre protège les circuits d'un impact indirect
Alimentation par ligne aérienne exposée	Obligatoire	Concerne de nombreuses maisons individuelles en zone rurale
Niveau kérauno-fréquent élevé de la zone	Obligatoire selon le seuil départemental	Consulter les données Météo-France pour son département
Zone peu exposée, alimentation souterraine	Recommandé sans obligation	La protection reste utile pour l'électronique sensible du logement

Le niveau kérauno-fréquent départemental est publié par Météo-France et détermine le seuil d'obligation selon la norme en vigueur.

03 Choisir le calibre et le type de parafoudre adapté

Le courant de décharge nominal, exprimé en kiloampères (kA), doit être choisi selon le niveau d'exposition du logement : une installation standard en zone peu exposée se contente généralement d'un parafoudre de type 2 avec un courant de décharge de 5 à 20 kA, tandis qu'un bâtiment équipé d'un paratonnerre nécessite un parafoudre de type 1, dimensionné pour des courants de décharge beaucoup plus élevés liés à un impact direct sur la structure. Vérifiez systématiquement la compatibilité entre le type de parafoudre choisi et la configuration réelle du bâtiment avant l'achat, un sous-dimensionnement laissant l'installation insuffisamment protégée.

04 Installer et raccorder le parafoudre

05 Vérifier le témoin d'usure après un orage important

La plupart des parafoudres intègrent un voyant ou une fenêtre de contrôle qui change de couleur, généralement du vert au rouge, lorsque le composant interne a absorbé une surtension importante et nécessite un remplacement. Après un orage violent à proximité du logement, un contrôle visuel rapide de ce témoin permet de vérifier que la protection reste opérationnelle, un parafoudre usé continuant paradoxalement à laisser passer le courant sans protéger l'installation, sans que rien ne le signale autrement que ce voyant dédié.

06 Vérifier la conformité de la mise à la terre existante

L'efficacité d'un parafoudre dépend directement de la qualité de la prise de terre du logement, une résistance de terre trop élevée limitant fortement la capacité de l'installation à évacuer la surtension. Une valeur de résistance de terre supérieure à 100 ohms, mesurable par un électricien à l'aide d'un télurmètre, signale une prise de terre insuffisante qui doit être améliorée avant ou en même temps que la pose du parafoudre. Un disjoncteur différentiel qui déclenche de façon inexpliquée peut d'ailleurs parfois révéler indirectement un problème de terre préexistant, qu'il convient de diagnostiquer avant d'ajouter un parafoudre sur une installation déjà fragile.

07 Compléter la protection pour l'électronique sensible

Le parafoudre installé au tableau protège l'ensemble de l'installation fixe, mais une surtension résiduelle, bien qu'atténuée, peut encore affecter un équipement électronique particulièrement sensible comme un ordinateur ou une box internet. Une multiprise parafoudre individuelle en complément, placée directement devant ces appareils, offre une seconde barrière de protection, un principe de défense en profondeur couramment recommandé pour les équipements les plus coûteux ou les plus critiques du logement, y compris pour une installation dont le tableau électrique divisionnaire dessert une pièce éloignée du parafoudre principal.

Questions fréquentes Ce que les lecteurs demandent le plus

Un parafoudre protège-t-il contre un impact de foudre direct ?

Non, un parafoudre traite uniquement les surtensions transitoires qui remontent par le réseau électrique, pas un impact direct sur le bâtiment lui-même, rôle qui revient exclusivement à un paratonnerre correctement raccordé à une prise de terre dédiée.

Combien de temps dure un parafoudre avant de devoir être remplacé ?

Un parafoudre qui n'a absorbé aucune surtension importante peut durer plusieurs décennies, sa durée de vie réelle dépendant surtout de la fréquence et de l'intensité des événements orageux subis par l'installation plutôt que d'une usure liée au temps seul.

Peut-on installer un parafoudre soi-même ?

L'installation reste accessible à un bricoleur à l'aise avec le tableau électrique, à condition de respecter scrupuleusement le raccordement en dérivation et la longueur minimale du câble de terre. En cas de doute sur la conformité, une vérification par un électricien reste recommandée.

Le parafoudre coupe-t-il l'électricité en cas de surtension ?

Non, un parafoudre en bon état laisse passer le courant normalement et ne dévie l'excès d'énergie vers la terre que le temps très bref de la surtension, sans interruption perceptible de l'alimentation du logement.

Comment savoir si mon département est en zone à risque kérauno-fréquent élevé ?

Les données de fréquence orageuse par département sont publiées par Météo-France et reprises dans les guides d'application de la norme NF C 15-100, consultables auprès d'un électricien ou des organismes de certification électrique.

Le parafoudre fonctionne-t-il sans disjoncteur différentiel installé en amont ?

Oui, les deux dispositifs sont indépendants dans leur fonctionnement, le parafoudre se raccordant généralement en amont ou en parallèle du différentiel selon le schéma du tableau, sans que l'un ne conditionne le fonctionnement de l'autre.
