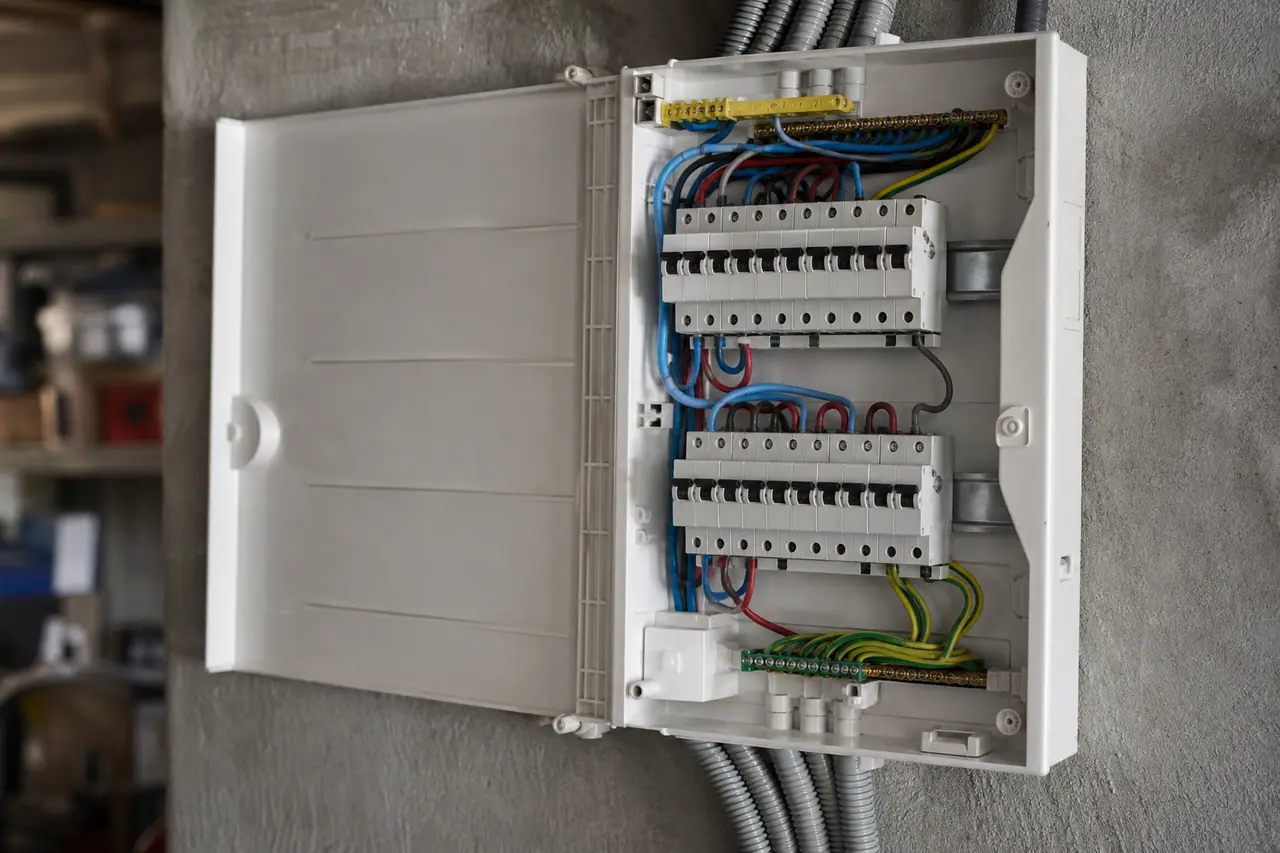

Installer un tableau électrique divisionnaire

L’essentiel

4 min de lecture

• Le tableau divisionnaire se raccorde toujours en aval d'un disjoncteur ou d'un interrupteur différentiel dédié au tableau principal
• Une liaison de forte section, généralement 6 ou 10 mm², relie les deux tableaux selon la puissance totale à desservir
• Chaque tableau divisionnaire porte au minimum un interrupteur différentiel 30 mA propre à ses circuits
• Cette solution s'impose quand le tableau principal manque de place ou dessert une zone éloignée du logement
• La liaison entre les deux tableaux doit être protégée par un disjoncteur au tableau principal, dimensionné à la puissance totale du divisionnaire
• Un schéma unifilaire à jour facilite grandement toute intervention future sur l'installation complète

Fiche de chantier réf. CON

Durée

1 jour pour un tableau divisionnaire complet

Budget

150 à 400 € selon le nombre de circuits desservis

Niveau

Confirmé Outillage et méthode maîtrisés

Outils

• tournevis isolés
• pince à dénuder
• multimètre
• niveau à bulle
• perceuse pour la fixation murale

Fournitures

• coffret divisionnaire avec rail din
• disjoncteurs et interrupteur différentiel adaptés
• câble de liaison de section suffisante
• goulotte ou conduit pour le cheminement

Résultat attendu Un second point de répartition électrique, dédié à une zone du logement, conforme et protégé indépendamment

01 Identifier les situations qui justifient un tableau divisionnaire

Un tableau divisionnaire devient pertinent dès que le tableau principal manque physiquement de place pour accueillir de nouveaux disjoncteurs, ou lorsqu'une extension, un garage, une dépendance ou un atelier se trouve suffisamment éloigné du tableau principal pour rendre le tirage direct de chaque circuit peu pratique. Plutôt que de faire cheminer un câble individuel depuis le tableau principal pour chaque prise ou point lumineux de la nouvelle zone, une seule liaison de forte section alimente le tableau divisionnaire, qui redistribue ensuite localement vers tous les circuits de cette zone.

Situation	Solution recommandée	Remarque
Quelques circuits à ajouter, place disponible	Ajout direct au tableau principal	Solution la plus simple si l'espace le permet
Tableau principal saturé	Tableau divisionnaire proche	Nécessite une liaison courte et un espace mural adapté
Extension ou dépendance éloignée	Tableau divisionnaire déporté	Limite le tirage de nombreux câbles individuels sur une longue distance

Un agrandissement du tableau principal existant, quand la place le permet, reste souvent plus simple qu'un tableau divisionnaire pour un besoin modeste.

02 Dimensionner la liaison entre les deux tableaux

La liaison qui alimente le tableau divisionnaire se dimensionne selon la puissance totale de l'ensemble des circuits qu'il desservira, pas selon un seul circuit isolé. Une liaison en 6 mm² protégée par un disjoncteur de 32 A convient à un tableau divisionnaire de puissance modérée, desservant par exemple un garage avec éclairage et quelques prises, tandis qu'une extension complète avec cuisine ou salle de bain justifie souvent une liaison en 10 mm² protégée par un disjoncteur de 40 à 50 A. Ce dimensionnement se calcule en additionnant la puissance prévisionnelle de tous les circuits qui partiront du tableau divisionnaire, avec une marge raisonnable pour d'éventuels ajouts futurs.

03 Installer et raccorder le coffret divisionnaire

04 Respecter les règles de protection différentielle

Chaque tableau divisionnaire doit disposer d'au moins un interrupteur différentiel 30 mA propre à ses circuits, distinct de celui du tableau principal, ce qui garantit qu'un défaut sur une prise du garage ou de l'extension ne prive pas l'ensemble du logement d'électricité en déclenchant le différentiel du tableau principal. Cette séparation améliore aussi le confort d'usage au quotidien : un défaut localisé dans la zone desservie par le divisionnaire ne coupe que cette zone, le reste du logement continuant de fonctionner normalement pendant la recherche de panne.

05 Adapter le câblage selon les circuits desservis

Le tableau divisionnaire suit exactement les mêmes règles de dimensionnement que le tableau principal pour chacun de ses propres circuits : une prise standard en 2,5 mm² protégée par un disjoncteur de 20 A, un éclairage en 1,5 mm² protégé par un disjoncteur de 16 A, et un appareil spécifique comme un chauffe-eau électrique dimensionné selon sa puissance réelle si l'extension en comporte un. La seule différence tient à l'origine de l'alimentation générale de ces circuits, qui provient du tableau divisionnaire plutôt que directement du compteur.

06 Vérifier la conformité avant la mise en service

Un tableau divisionnaire suit les mêmes exigences de conformité que le tableau principal : espace de dégagement suffisant devant le coffret pour une intervention future, absence de tout élément inflammable à proximité immédiate, et étiquetage clair de chaque circuit dès la mise en service plutôt qu'après coup. Une extension ou une dépendance qui inclut une salle de bain impose en plus de respecter les volumes de sécurité propres aux pièces d'eau pour chaque appareil raccordé au nouveau tableau, exactement comme pour un circuit issu du tableau principal. En cas de doute sur la conformité globale de l'installation, un contrôle par un organisme agréé ou un électricien qualifié avant la remise en service définitive évite bien des désagréments ultérieurs.

07 Documenter l'installation après la pose

Un schéma unifilaire à jour, qui indique clairement la liaison entre le tableau principal et le tableau divisionnaire ainsi que la répartition de chaque circuit, facilite énormément toute intervention future, qu'il s'agisse d'un dépannage, d'une extension supplémentaire ou d'une vente du logement. Étiqueter chaque disjoncteur du tableau divisionnaire directement sur son cache, comme pour le tableau principal, évite également toute confusion lors d'une coupure ponctuelle pour travaux.

Questions fréquentes Ce que les lecteurs demandent le plus

Peut-on installer soi-même un tableau électrique divisionnaire ?

Le dimensionnement et le raccordement demandent une bonne maîtrise des règles électriques, en particulier pour le calcul de la liaison et la protection différentielle. Un bricoleur expérimenté peut y parvenir, mais une vérification par un électricien reste recommandée avant la remise en service définitive.

Faut-il un disjoncteur de branchement séparé pour un tableau divisionnaire ?

Non, le tableau divisionnaire se raccorde en aval du disjoncteur de branchement existant, via un disjoncteur dédié posé au tableau principal. Il ne nécessite pas de nouveau raccordement au compteur ni de contrat séparé.

Combien de circuits peut desservir un tableau divisionnaire ?

Cela dépend uniquement de la taille du coffret choisi et de la puissance de la liaison, généralement entre 6 et 24 modules selon les modèles du commerce. Le dimensionnement de la liaison doit toujours suivre la puissance totale réellement installée.

Un tableau divisionnaire augmente-t-il la puissance disponible du logement ?

Non, il répartit différemment la puissance déjà souscrite auprès du fournisseur d'électricité, sans en créer de supplémentaire. Un besoin de puissance globale plus important nécessite de revoir l'abonnement électrique du logement, indépendamment du nombre de tableaux.

Quelle distance maximale entre le tableau principal et un tableau divisionnaire ?

Il n'existe pas de limite stricte, mais plus la distance augmente, plus la section du câble de liaison doit être renforcée pour limiter la chute de tension. Au-delà d'une vingtaine de mètres, une vérification précise du dimensionnement s'impose.

Peut-on ajouter un tableau divisionnaire à une installation ancienne non aux normes ?

Techniquement oui, mais l'ajout d'un tableau conforme sur une installation ancienne ne corrige pas les défauts de conformité existants ailleurs. Un diagnostic complet de l'installation reste recommandé avant tout ajout, en particulier sur un logement dont le tableau principal n'a jamais été mis aux normes récentes.
