Remplacer un disjoncteur différentiel défectueux
Un disjoncteur différentiel qui déclenche même lorsque tous les appareils du circuit concerné sont débranchés signale généralement l'appareil lui-même, usé ou défectueux, plutôt qu'un problème sur l'installation en aval. Avant de le remplacer, un test simple au bouton de test intégré confirme que le mécanisme de coupure fonctionne encore ; s'il ne se réarme plus normalement ou déclenche de façon aléatoire sans cause identifiable, le remplacement de l'appareil devient la solution, une opération qui reste accessible à un bricoleur averti à condition de couper l'alimentation générale avant toute intervention.
L’essentiel
4 min de lecture- Un différentiel qui déclenche même sans aucun appareil branché sur les circuits qu'il protège pointe presque toujours vers l'appareil lui-même, pas vers l'installation.
- Le bouton de test intégré (marqué T ou Test) doit provoquer un déclenchement immédiat et net : une réaction molle ou absente signale un mécanisme usé.
- Contrairement à un simple disjoncteur divisionnaire, couper un différentiel de tête coupe l'alimentation de tous les circuits qu'il protège en aval, à anticiper avant l'intervention.
- Le calibre (en ampères) et la sensibilité (en milliampères, 30 mA pour un usage général) du nouveau différentiel doivent correspondre exactement à l'ancien modèle.
- Un différentiel qui continue de déclencher après remplacement signale un vrai défaut d'isolement sur l'installation, pas un appareil défectueux, et nécessite un diagnostic plus poussé.
- Toute intervention sur le tableau électrique se fait hors tension au disjoncteur de branchement général (ou en amont), jamais en travaillant sous tension même partielle.
Outils
- tournevis plat et cruciatif isolés
- pince à dénuder
- détecteur de tension sans contact
- tournevis testeur
- lampe torche si le tableau est mal éclairé
Fournitures
- disjoncteur différentiel neuf de calibre et sensibilité identiques à l'ancien
- peignes de raccordement si le tableau en utilise pour l'alimentation en aval
Résultat attendu Un différentiel neuf qui protège à nouveau les circuits concernés sans déclenchement intempestif, avec la même sensibilité de sécurité que l'appareil remplacé.
Le disjoncteur différentiel, contrairement à un simple disjoncteur divisionnaire qui protège un circuit contre les surcharges, surveille les fuites de courant vers la terre et coupe l'alimentation en cas de défaut d'isolement dangereux. Comme tout composant électromécanique sollicité en continu, il peut s'user avec le temps et se mettre à déclencher de façon erratique, indépendamment de tout défaut réel sur l'installation qu'il protège.
Distinguer un différentiel défectueux d'un vrai défaut d'isolement
Avant de remplacer quoi que ce soit, un diagnostic simple s'impose : débranchez tous les appareils des circuits protégés par le différentiel suspect, réarmez-le, et observez son comportement. S'il déclenche à nouveau sans qu'aucun appareil ne soit branché, l'origine se situe probablement dans l'appareil lui-même ou dans le câblage fixe du tableau. S'il tient sans déclencher tant que rien n'est branché, le problème vient d'un appareil ou d'une portion du circuit en aval, à identifier selon la méthode décrite dans notre article pour trouver quel appareil fait sauter le différentiel.
| Symptôme observé | Cause probable | Action à mener |
|---|---|---|
| Déclenche même sans aucun appareil branché | Différentiel défectueux ou câblage fixe en défaut | Tester le bouton de test, envisager le remplacement |
| Déclenche seulement quand un appareil précis est branché | Appareil défectueux ou circuit en aval endommagé | Identifier l'appareil en cause avant de toucher au différentiel |
| Le bouton de test ne déclenche plus l'appareil | Mécanisme interne usé ou hors service | Remplacement nécessaire, l'appareil ne protège plus correctement |
Un différentiel qui ne réagit plus au bouton de test doit être remplacé sans délai : il ne remplit plus sa fonction de sécurité même s'il semble laisser passer le courant normalement.
Couper l'alimentation avant toute intervention
Remplacer le différentiel
Du repérage du câblage à la remise sous tension
-
Couper l'alimentation générale
Coupez le disjoncteur de branchement en amont du tableau, puis vérifiez l'absence de tension sur les bornes du différentiel à remplacer avec un détecteur sans contact.
Un tableau ancien peut avoir des bornes difficiles d'accès : une lampe torche d'appoint facilite grandement le travail dans un tableau mal éclairé.
-
Photographier et repérer le câblage
Photographiez le raccordement existant sous plusieurs angles avant de débrancher quoi que ce soit, en notant l'emplacement de chaque fil ou peigne de raccordement.
Étiquetez chaque fil au ruban adhésif repositionnable si le tableau comporte plusieurs différentiels similaires, pour éviter toute confusion au remontage.
-
Déposer l'ancien différentiel
Dévissez les bornes d'entrée et de sortie, retirez le peigne de raccordement s'il y en a un, puis dégagez l'appareil de son rail DIN.
Un appareil clipsé sur rail DIN se dégage généralement en tirant un petit taquet de verrouillage situé sous le boîtier, sans forcer sur le corps de l'appareil.
-
Vérifier la compatibilité du modèle neuf
Confirmez que le calibre en ampères et la sensibilité en milliampères du nouveau différentiel correspondent exactement à l'ancien, avant de l'installer.
Le calibre et la sensibilité sont toujours indiqués sur la face avant de l'appareil : comparez-les directement sur l'ancien et le neuf avant de poursuivre.
-
Clipser et raccorder le nouvel appareil

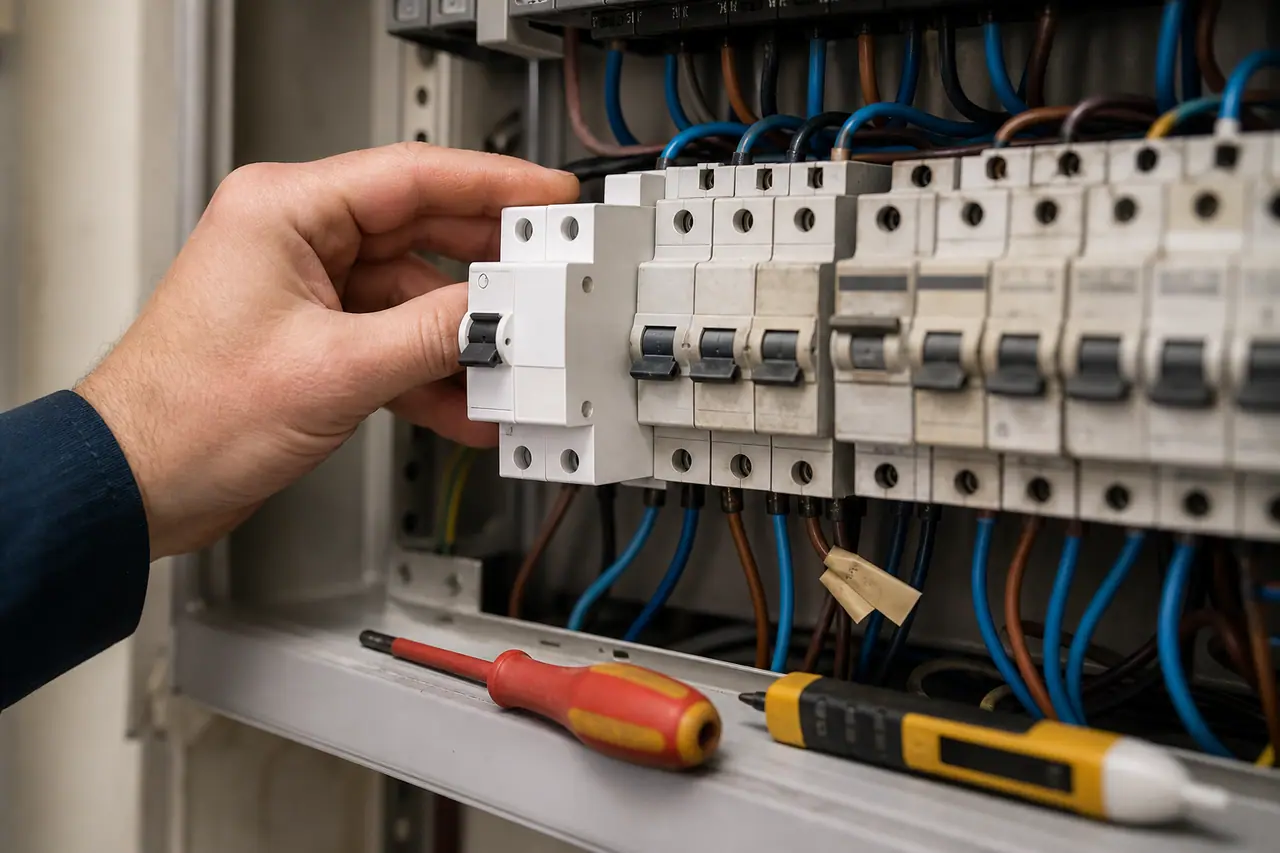

Clipsez le différentiel neuf sur le rail DIN à l'emplacement de l'ancien, puis raccordez les fils ou le peigne selon les repères pris précédemment.
Serrez chaque borne au couple recommandé, ni trop lâche (risque d'échauffement par mauvais contact) ni trop serré (risque d'endommager le fil ou la borne).
-
Remettre sous tension et tester
Réarmez le disjoncteur de branchement général, puis testez immédiatement le bouton de test du nouveau différentiel pour confirmer son bon fonctionnement.
Testez également chaque circuit en aval un par un, en réarmant progressivement, plutôt que de tout remettre sous tension d'un coup.
Les repères du remplacement
- 30 mA
- sensibilité courante pour un différentiel d'usage général à vérifier et respecter à l'identique sur le modèle de rechange
- 1-2 fois/an
- fréquence recommandée du test au bouton pour détecter un mécanisme usé avant un vrai besoin
- 30-60 min
- durée courante d'un remplacement simple sur un tableau accessible sans reprise de câblage
Si le déclenchement persiste après remplacement
Un différentiel neuf qui continue de déclencher sans appareil branché élimine la piste du composant lui-même et pointe vers un vrai défaut d'isolement sur le câblage fixe du tableau ou d'une des lignes en aval, une situation qui dépasse le cadre d'un simple remplacement de pièce. Ce cas justifie l'intervention d'un électricien équipé d'un appareil de mesure d'isolement, pour localiser précisément le point de fuite avant toute autre action.
Vérifier les normes et le calibrage général
Un remplacement de différentiel est aussi l'occasion de vérifier la cohérence générale du tableau avec les normes électriques en vigueur, notamment la présence d'au moins un différentiel 30 mA par groupe de circuits comme l'exige la réglementation actuelle. Vérifiez également que le calibre du disjoncteur divisionnaire associé à chaque circuit reste cohérent avec la section de câble installée, un point de contrôle qui accompagne logiquement toute intervention sur le tableau.
Contrôle avant de refermer le tableau
Points à vérifier avant de considérer l'intervention terminée
Questions fréquentes Ce que les lecteurs demandent le plus
Comment savoir si un disjoncteur différentiel est vraiment défectueux ?
Débranchez tous les appareils des circuits protégés par le différentiel suspect, réarmez-le, et observez : s'il déclenche à nouveau sans qu'aucun appareil ne soit branché, l'origine vient probablement de l'appareil lui-même. Testez aussi le bouton de test intégré : une absence de réaction ou un déclenchement mou signale un mécanisme usé qui doit être remplacé.
Peut-on remplacer soi-même un disjoncteur différentiel ?
Oui, c'est une opération accessible à un bricoleur averti, à condition de couper impérativement le disjoncteur de branchement général avant toute intervention, puisque le différentiel de tête alimente tous les circuits en aval. Le calibre et la sensibilité du modèle de rechange doivent correspondre exactement à l'ancien appareil.
Quelle sensibilité choisir pour un nouveau disjoncteur différentiel ?
La sensibilité doit correspondre exactement à celle de l'ancien appareil remplacé, généralement 30 mA pour un usage domestique général. Cette valeur, indiquée sur la face avant de l'appareil, ne doit jamais être modifiée sans raison technique précise, la réglementation imposant des seuils spécifiques selon les circuits protégés.
Pourquoi mon différentiel déclenche-t-il même sans appareil branché ?
Cela signale généralement soit un mécanisme interne usé qui déclenche de façon erratique, soit un vrai défaut d'isolement sur le câblage fixe du tableau ou d'une ligne en aval. Le test au bouton intégré permet de vérifier si l'appareil fonctionne encore normalement ; si le déclenchement persiste après remplacement du différentiel, le défaut se situe ailleurs sur l'installation.
Que faire si le nouveau différentiel déclenche encore après remplacement ?
Cela élimine la piste du composant défectueux et pointe vers un vrai défaut d'isolement sur le câblage fixe ou une ligne en aval, une situation qui dépasse le cadre d'un simple remplacement. Cette situation nécessite l'intervention d'un électricien équipé d'un appareil de mesure d'isolement pour localiser précisément le point de fuite.
À quelle fréquence faut-il tester un disjoncteur différentiel ?
Les fabricants recommandent de tester le bouton intégré une à deux fois par an, un geste simple qui détecte un mécanisme usé avant qu'il ne cause un problème de sécurité réel. Un différentiel qui ne coupe plus au test, ou avec un temps de retard anormal, doit être remplacé sans attendre un déclenchement intempestif au quotidien.
