JustClip dévoile ses modules clipsables pour le bricolage électrique à domicile

L’essentiel

7 min de lecture

• Un clip de fixation ne constitue pas forcément une connexion électrique : vérifiez la fonction exacte du module et sa notice de montage.
• Avant toute intervention, coupez le circuit puis contrôlez l’absence de tension avec un VAT bipolaire ; un tournevis testeur ne suffit pas.
• Un circuit prises en 1,5 mm² est généralement protégé à 16 A pour 8 socles maximum ; en 2,5 mm², il peut aller jusqu’à 20 A pour 12 socles.
• Les modules doivent être compatibles avec le rail, le coffret, les peignes, la section des conducteurs et la protection du tableau existant.
• Comptez environ 15 à 150 € de fournitures pour une adaptation modulaire simple ; une création de circuit ou une intervention au tableau justifie souvent un électricien.
• La NF C 15-100 s’applique à l’installation : une notice fabricant ou un marquage CE ne rendent pas, à eux seuls, votre montage conforme.

Fiche de chantier réf. INT

Durée

1 à 2 heures pour remplacer un appareillage ou ajouter un petit module sur support existant ; davantage si le cheminement doit être créé.

Budget

Environ 15 à 150 € de fournitures selon le module, le support, le coffret et les raccords ; hors main-d’œuvre d’électricien.

Niveau

Intermédiaire Quelques chantiers derrière soi

Outils

• VAT bipolaire adapté aux installations domestiques
• Tournevis isolés adaptés aux vis utilisées
• Pince coupante et pince à dénuder si la notice l’autorise
• Mètre, niveau et étiquettes de repérage
• Détecteur de réseaux avant tout perçage
• Perceuse avec aspiration des poussières si une fixation murale est nécessaire

Fournitures

• Module clipsable et support de la même gamme ou explicitement compatibles
• Boîte d’encastrement ou coffret adapté
• Conducteurs de section et type appropriés au circuit
• Bornes de raccordement prévues pour les conducteurs employés
• Plaque, capot ou obturateur assurant la protection contre les contacts

Résultat attendu Un module fixé, repéré et raccordé selon sa notice, protégé par le bon dispositif au tableau et testé hors puis sous tension.

01 Système électrique modulaire clipsable : ce qu’il change réellement

Les produits présentés comme clipsables, quelle que soit leur marque, reposent sur une idée simple : standardiser la fixation et, parfois, le raccordement d’accessoires électriques. Un mécanisme peut se clipser sur un support d’appareillage, sur un rail DIN dans un coffret, dans une goulotte ou sur une platine. Le gain réel est une pose plus rapide et un remplacement plus propre d’un élément, pas la suppression des règles électriques.

Il faut distinguer quatre choses : le clip mécanique qui tient le module, les bornes qui reçoivent les fils, le circuit qui fournit l’énergie et la protection au tableau. Un variateur clipsé peut par exemple exiger un neutre, une boîte assez profonde et une charge compatible ; aucun de ces points n’est résolu par son seul système de fixation. Un module de commande en très basse tension peut aussi devoir être associé à une alimentation séparée et protégée.

02 Travaux compatibles avec le bricolage et travaux à confier à un électricien

Un particulier soigneux peut envisager le remplacement à l’identique d’un interrupteur, d’une prise, d’une plaque de finition ou d’un module de commande sur un circuit clairement identifié et sain. Ajouter un élément sur un support prévu par le fabricant est également accessible si les fils existants ont la bonne section, si la boîte est assez profonde et si le raccordement est décrit sans ambiguïté. Dans tous les cas, conservez les conducteurs à leur place, y compris la prise de terre, et ne changez jamais le calibre du disjoncteur pour faire fonctionner un appareil.

Projet	Bricolage possible si…	Signal d’arrêt : électricien recommandé ou indispensable
Remplacer une prise ou un interrupteur	Appareillage équivalent, circuit identifié, conducteurs en bon état et coupure vérifiée	Fils brûlés, aluminium, absence de terre, couleurs incohérentes ou boîte détériorée
Ajouter un module clipsé sur support existant	Support et module explicitement compatibles, aucune surcharge du circuit	Besoin d’un neutre absent, boîte trop petite, commande complexe ou modification des fils encastrés
Ajouter un circuit en apparent	Cheminement visible, protection et section correctement dimensionnées, compétences réelles au tableau	Création au tableau, traversées complexes, salle d’eau, alimentation extérieure ou doute sur la terre
Modifier le tableau électrique	Uniquement opérations très limitées maîtrisées et documentées	Ajout de disjoncteur, peigne, différentiel, diagnostic de défaut ou tableau ancien
Créer ou rénover largement une installation	Non conseillé en autonomie sans maîtrise des contrôles	Logement neuf, rénovation complète, alimentation principale, mise à la terre ou attestation à produire

Ces repères ne remplacent pas l’analyse du logement : un circuit ancien peut ne pas répondre aux standards actuels, même s’il semble fonctionner.

La frontière pratique est claire : dès que vous créez un circuit, intervenez dans le tableau, modifiez une protection, ouvrez une cloison pour passer des câbles ou ne comprenez pas la fonction d’un fil, arrêtez-vous. Un électricien mesure aussi l’isolement, la continuité de la terre et le fonctionnement des protections ; ces contrôles ne se résument pas à voir une lampe s’allumer.

03 Conformité des modules : notice, marquage et NF C 15-100

La NF C 15-100 fixe les règles de conception des installations basse tension des logements : circuits, protections, volumes de salle d’eau, terre, coffrets et repérage. Elle ne transforme pas un module en produit universel. Pour un ajout ou une rénovation, la partie modifiée doit être conçue de façon cohérente avec cette règle et avec les prescriptions applicables au chantier.

Vérifiez avant achat la référence exacte du support, la tension et le courant assignés, les sections de conducteurs admises, le dénudage demandé, le couple de serrage éventuel, l’indice de protection IP, ainsi que l’usage intérieur ou extérieur. Une notice en français, un schéma lisible et une déclaration de conformité lorsqu’elle est applicable sont des signaux minimums. Le marquage CE relève d’une déclaration du fabricant ; une marque NF, lorsqu’elle existe pour la famille de produits, apporte un repère volontaire supplémentaire, mais ne valide pas votre installation entière.

04 Compatibilité avec le tableau, les protections et les circuits existants

Commencez par photographier et relever, hors tension, les étiquettes du tableau électrique existant : calibre des disjoncteurs, type d’interrupteur différentiel 30 mA, nombre de départs, présence d’un peigne et place disponible. Un module sur rail DIN doit avoir le bon format, généralement 17,5 mm par module, mais aussi être accepté par le coffret et ses accessoires. Les peignes et borniers ne sont pas automatiquement interchangeables entre gammes : ne forcez jamais une pièce qui ne s’emboîte pas naturellement.

Circuit	Conducteurs et protection courants	Limite ou vigilance
Éclairage	1,5 mm², disjoncteur 16 A maximum	8 points lumineux maximum par circuit dans la configuration courante ; un circuit d’éclairage ne sert pas à alimenter des prises.
Prises de courant	1,5 mm² avec disjoncteur 16 A maximum	8 socles de prises maximum sur ce type de circuit.
Prises de courant	2,5 mm² avec disjoncteur 20 A maximum	12 socles de prises maximum sur ce type de circuit.
Appareil spécialisé	Souvent 2,5 mm² avec disjoncteur 20 A	Un départ dédié par gros appareil selon son usage et les prescriptions applicables.
Commande ou automatisme	Selon la notice du système	Séparez physiquement les très basses tensions des conducteurs 230 V si le matériel l’exige.

Valeurs courantes en logement français. Le dimensionnement final dépend aussi de la longueur, du mode de pose, de l’appareil alimenté et de l’état de l’installation.

Additionnez la puissance des appareils réellement utilisés sur le départ et contrôlez la destination du circuit avant tout ajout. Pour un circuit d’éclairage, un variateur doit accepter le type et la puissance minimale des lampes LED ; sinon, scintillement, bourdonnement ou arrêt sont fréquents. Un module connecté demande parfois un neutre dans la boîte, alors que nombre de commandes anciennes n’amènent que la phase et le retour lampe.

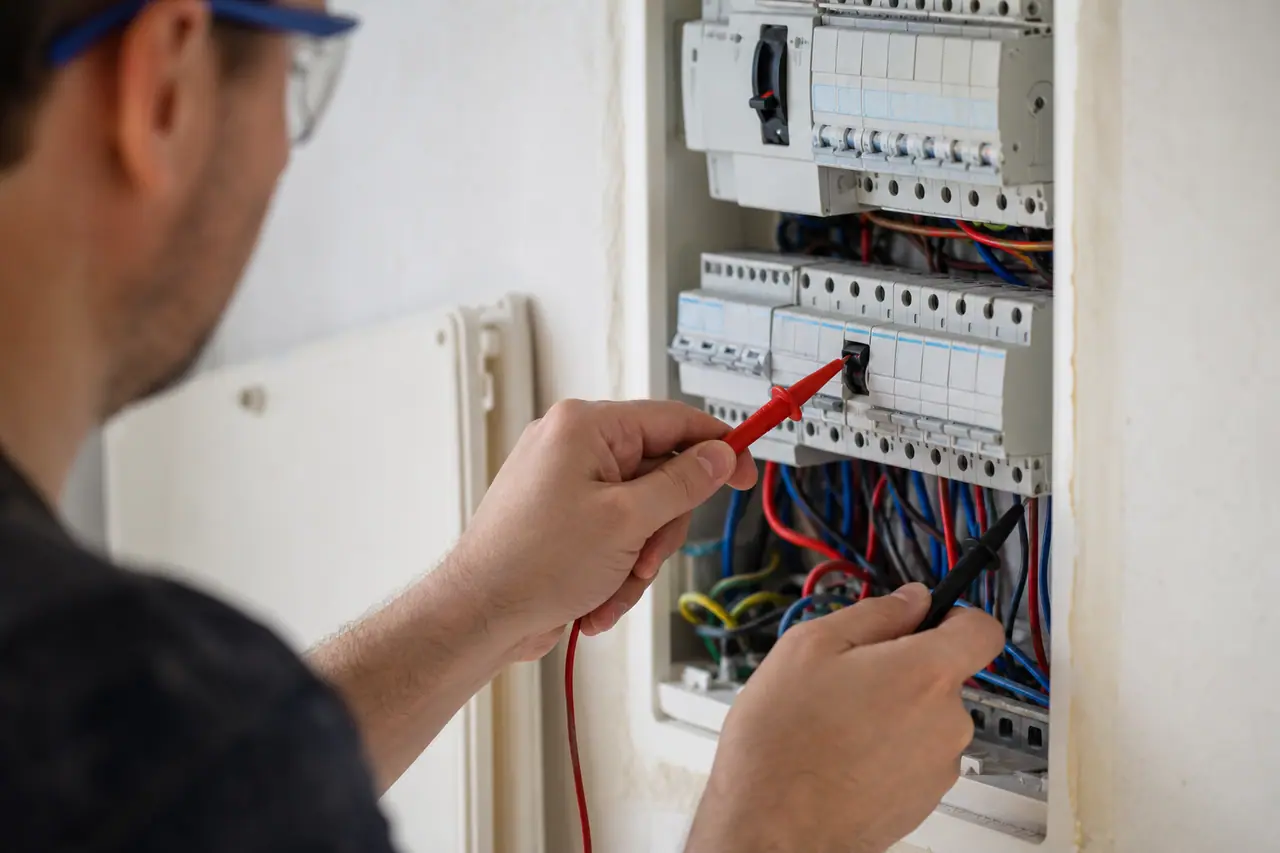

05 Couper et vérifier l’absence de tension avant chaque intervention

Couper le disjoncteur est une étape, pas une preuve. Identifiez d’abord ce qu’il alimente, prévenez les occupants, coupez le disjoncteur de branchement si le circuit est incertain, puis empêchez autant que possible une remise sous tension involontaire. Dans un logement équipé de production photovoltaïque, d’onduleur ou de source de secours, vérifiez toutes les alimentations possibles.

06 Poser un module sans fragiliser le mur ni les conducteurs

La pose clipsable simplifie la finition, mais le support doit rester solidement fixé. Avant de percer, repérez les réseaux avec un détecteur et évitez les zones où passent habituellement les gaines, notamment dans l’alignement vertical ou horizontal des appareillages. Pour une extension apparente, une goulotte électrique fermée et adaptée protège mieux les fils qu’un câble libre le long d’un mur.

Dans une boîte d’encastrement, ne raccourcissez pas les conducteurs au minimum : ils doivent pouvoir être rebranchés sans traction, tout en se logeant sans pli violent. Ne dissimulez pas une borne de connexion dans une cloison sans boîte accessible, sauf système explicitement prévu pour cet usage. Les connexions doivent rester protégées, contrôlables et adaptées au mode de pose.

07 Coût, évolutivité et limites face à une installation traditionnelle

Le coût d’une installation électrique modulaire dépend moins du clip que du contexte : état des boîtes, besoin d’un coffret, longueur de câble, reprise de mur et complexité du tableau. Les gammes modulaires peuvent coûter un peu plus cher à l’achat, mais elles réduisent le temps de remplacement quand le support est conservé. À l’inverse, un système propriétaire ou abandonné peut rendre une réparation plus coûteuse dix ans plus tard.

Projet	Fournitures indicatives	Temps et limite principale
Remplacement d’un mécanisme sur support existant	15 à 60 €	Environ 1 à 2 heures avec repérage et tests ; seulement si le circuit est sain.
Ajout d’un module de commande ou d’automatisme simple	30 à 120 €	Environ 1 à 3 heures ; vérifiez la présence du neutre, la charge minimale et la compatibilité LED.
Petit coffret ou extension modulaire apparente	40 à 150 € hors câbles importants	Environ 2 à 4 heures pour un bricoleur compétent ; le raccordement au tableau est le point sensible.
Création d’un circuit protégé	100 à 250 € de fournitures, parfois davantage	Le budget varie avec le cheminement ; l’étude et le raccordement sont à confier à un électricien en cas de doute.
Diagnostic et petite modification par un électricien	Environ 150 à 450 € selon déplacement et travaux	Solution pertinente si le tableau est ancien, non repéré ou si une mesure est nécessaire.

Fourchettes de matériel et de prestation indicatives, très variables selon la région, l’état des lieux et les reprises de finition.

08 Les situations où l’électricien doit prendre le relais

Confiez sans hésiter à un professionnel les interventions sur le disjoncteur de branchement, le tableau principal, la liaison à la terre, les conducteurs de forte section, les circuits de cuisson, les bornes de recharge, les dépendances et les volumes de salle d’eau. C’est également le bon réflexe pour une panne récurrente, un différentiel qui déclenche, des fils anciens isolés au tissu, une odeur de chaud ou un tableau sans repérage fiable. Dans un immeuble, ne touchez jamais aux parties communes ni aux colonnes montantes.

L’électricien ne se limite pas à raccorder des fils : il vérifie les sections, les chutes de tension, les continuités, l’isolement et les déclenchements. Demandez un devis qui sépare diagnostic, fournitures, création de circuit, remise en conformité éventuelle et finitions. Vous pourrez alors réserver le bricolage aux éléments réellement maîtrisés et faire contrôler le reste avant qu’un défaut discret ne devienne un risque.

Questions fréquentes Ce que les lecteurs demandent le plus

Qu’est-ce qu’une installation électrique modulaire ?

Une installation électrique modulaire utilise des éléments standardisés qui se fixent sur un support, une platine, une goulotte ou un rail DIN. Le terme peut désigner un mécanisme d’interrupteur clipsé, un appareil de tableau ou une commande domotique. Le caractère modulaire facilite le remplacement, mais les fils, protections et règles de sécurité restent ceux d’une installation électrique classique.

Peut-on installer soi-même un module électrique clipsable ?

Oui, pour un remplacement simple sur un circuit clairement identifié, coupé et contrôlé sans tension, avec un module explicitement compatible avec son support. Vous devez savoir lire la notice, reconnaître les conducteurs et remettre les protections en place. Si vous devez créer un départ, modifier le tableau, ajouter une terre ou interpréter un câblage ancien, faites intervenir un électricien.

Faut-il couper le disjoncteur général pour changer un module ?

Si vous identifiez avec certitude le disjoncteur du circuit concerné, sa coupure peut suffire, après vérification d’absence de tension au VAT. En cas de doute sur le repérage, de tableau ancien, de plusieurs alimentations possibles ou de proximité avec d’autres fils actifs, coupez le disjoncteur général. Empêchez aussi toute remise sous tension involontaire pendant l’intervention.

Un module clipsable est-il automatiquement conforme à la NF C 15-100 ?

Non. La NF C 15-100 concerne l’installation dans son ensemble : protection, sections, terre, emplacement, circuits et tableau. Un module peut être correctement fabriqué et ne pas convenir à votre support, à la charge commandée ou au circuit existant. Sa notice, son marquage et sa compatibilité sont nécessaires, mais votre montage doit aussi respecter les règles d’installation applicables.

Comment savoir si un module est compatible avec mon tableau électrique ?

Comparez la référence de votre coffret, le type de rail, la largeur en modules de 17,5 mm, la tension, le courant admissible et les bornes du produit. Vérifiez aussi les peignes, les borniers et le type de protection différentielle en place. Ne mélangez pas des accessoires de tableau sans validation du fabricant : une pièce qui semble tenir mécaniquement peut être électriquement inadaptée.

Combien coûte une installation électrique modulaire ?

Un simple mécanisme clipsable coûte souvent de 15 à 60 € avec ses accessoires. Un module de commande, un support spécifique ou une petite extension de coffret porte plutôt le budget de 40 à 150 €, hors câble et finitions. La création d’un circuit ou la remise en ordre d’un tableau augmente nettement le coût, surtout si un électricien doit diagnostiquer l’existant.

Faut-il une attestation Consuel après une rénovation électrique ?

Une attestation de conformité peut être demandée pour une installation neuve, une rénovation complète ou un projet nécessitant un raccordement ou une remise sous tension par le réseau. Le remplacement isolé d’un interrupteur ne relève généralement pas de cette démarche. Comme les conditions dépendent de l’ampleur du chantier et du raccordement, vérifiez le cas précis avant travaux auprès des interlocuteurs compétents.
