Un fusible adapté pour plus de sécurité

L’essentiel

8 min de lecture

• Un fusible protège les câbles contre les surcharges et courts-circuits ; il ne remplace pas un interrupteur différentiel 30 mA pour la protection des personnes.
• Sur un circuit en cuivre, un fusible gG est généralement limité à 10 A en 1,5 mm², 16 A en 2,5 mm² et 25 A en 6 mm².
• Le format, le type et le calibre doivent être identiques à ceux du fusible d’origine : un 10 × 38 mm n’est pas interchangeable avec un 14 × 51 mm.
• Un fusible qui fond immédiatement suggère souvent un court-circuit ; après plusieurs minutes, il peut révéler une surcharge.
• Ne remplacez jamais un fusible par un modèle plus fort, du fil métallique ou une feuille d’aluminium : le câble peut chauffer avant que la protection n’agisse.
• Un tableau à fusibles peut fonctionner, mais l’absence de différentiels 30 mA, de terre ou de capots intacts justifie un diagnostic par un électricien.

Fiche de chantier réf. INT

Durée

15 à 30 minutes pour remplacer une cartouche accessible, hors diagnostic de panne

Budget

Environ 3 à 15 € par cartouche selon le format, le calibre et le conditionnement

Niveau

Intermédiaire Quelques chantiers derrière soi

Outils

• Lampe ou éclairage autonome
• Vérificateur d’absence de tension (VAT) adapté, si vous savez l’utiliser
• Extracteur de cartouche ou poignée isolante compatible avec le porte-fusible
• Téléphone pour photographier les marquages avant retrait

Fournitures

• Cartouche fusible strictement identique : dimensions, type, calibre et pouvoir de coupure si indiqué
• Étiquette de repérage du circuit si le tableau n’en possède pas

Résultat attendu Un fusible remplacé à l’identique sur un circuit identifié, sans masquer la cause d’une surintensité.

01 Choisir un fusible électrique : le calibre protège le câble, pas l’appareil

Un fusible est une protection contre les surintensités. Son élément interne fond lorsqu’un courant trop élevé circule trop longtemps, ou très brutalement lors d’un court-circuit ; il coupe alors le circuit avant que les conducteurs ne surchauffent. Le bon choix ne se fait donc pas selon la puissance du radiateur, de la cafetière ou du lave-linge branché, mais selon le câble installé et l’usage du circuit.

Sur un tableau ancien, la cartouche à acheter doit reprendre quatre informations : son format physique, son calibre en ampères, sa catégorie d’utilisation et, lorsqu’il est mentionné, son pouvoir de coupure. Pour un circuit domestique ordinaire, cherchez généralement le marquage gG ; l’ancien marquage gL peut aussi apparaître sur les installations et cartouches plus anciennes.

• Un calibre trop faible fondra sans raison apparente lors d’un usage normal.
• Un calibre trop élevé laisse passer une intensité dangereuse pour un câble trop fin.
• Un fusible gG protège à la fois contre les surcharges et les courts-circuits.
• Un fusible aM, prévu pour certains moteurs, ne convient pas à un circuit domestique courant sans étude spécifique.

02 Fusible ou disjoncteur divisionnaire : deux protections contre les surintensités

Le fusible coupe le courant en fondant : après déclenchement, sa cartouche est à remplacer. Le disjoncteur divisionnaire associe en général un déclenchement thermique contre la surcharge et magnétique contre le court-circuit ; après avoir supprimé la cause, il se réarme avec son levier. Les deux protègent les conducteurs, à condition que leur calibre soit cohérent avec le circuit.

Ni l’un ni l’autre ne détecte de façon fiable le courant de fuite dangereux vers la terre ou une personne. C’est le rôle de l’interrupteur différentiel 30 mA, placé en amont de groupes de circuits. Dans un tableau rénové, les disjoncteurs modulaires facilitent le repérage et le réarmement, mais leur installation impose de travailler dans le tableau et relève souvent de l’électricien.

03 Reconnaître les formats de fusibles domestiques avant de les acheter

Ne vous fiez pas uniquement à la couleur du porte-fusible ou à la mention manuscrite du tableau. Après mise hors tension, lisez les inscriptions sur la cartouche retirée et photographiez-les : calibre, type gG ou gL, tension assignée et dimensions sont les données utiles. La section des conducteurs ne se déduit pas du format de la cartouche.

Les cartouches cylindriques 10 × 38 mm et 14 × 51 mm sont fréquentes dans les tableaux résidentiels français anciens ; le premier chiffre désigne approximativement le diamètre et le second la longueur. On rencontre aussi des fusibles à broches, parfois appelés Diazed, dans des supports en porcelaine, ainsi que des cartouches à couteaux dans des équipements de plus forte intensité. Les petits fusibles en verre de 5 × 20 mm ou les fusibles automobiles à lame ne sont pas des remplaçants pour un tableau domestique.

• Mesurez la cartouche seulement une fois retirée, sans toucher les contacts métalliques du porte-fusible.
• Vérifiez que les deux extrémités et la forme de contact correspondent exactement au support.
• Conservez l’ancienne cartouche fondue dans un sachet jusqu’à l’achat : elle sert de référence.
• Si le porte-fusible est brun, déformé, fissuré ou chaud après usage, ne remettez pas simplement une cartouche neuve.

04 Calibre du fusible, section du câble et circuit protégé : les correspondances utiles

La NF C 15-100 encadre la conception des circuits domestiques neufs ou rénovés. Pour les conducteurs en cuivre usuels, les fusibles gG admettent des calibres maximaux plus bas que les disjoncteurs divisionnaires : leur comportement face à l’échauffement est différent. Ces valeurs sont des plafonds ; la méthode de pose, le nombre de conducteurs regroupés, la température et le circuit réellement alimenté peuvent conduire à retenir moins.

Ne remplacez pas un fusible à partir d’une supposition sur la section des conducteurs. Dans une maison ancienne, un même circuit peut avoir été prolongé avec une section différente, comporter une boîte de dérivation cachée ou associer à tort prises et éclairage. En cas de doute, un électricien contrôle la continuité, l’isolement et la section sur l’ensemble du départ.

Circuit dédié ou usage	Section minimale courante	Fusible gG maximal usuel	Disjoncteur maximal usuel	Limite pratique à contrôler
Éclairage	1,5 mm²	10 A	16 A	Jusqu’à 8 points lumineux par circuit dans la conception courante.
Prises de courant	1,5 mm²	10 A	16 A	Jusqu’à 8 socles de prises par circuit.
Prises de courant	2,5 mm²	16 A	20 A	Jusqu’à 12 socles de prises par circuit.
Lave-linge, lave-vaisselle, chauffe-eau	2,5 mm²	16 A	20 A	Un circuit spécialisé par appareil concerné.
Plaque de cuisson	6 mm²	25 A	32 A	Circuit spécialisé ; ne pas confondre avec une cuisinière sur prise ordinaire.

Ordres de grandeur pour installations domestiques en cuivre conçues selon les pratiques NF C 15-100. Ils ne permettent pas de recalibrer seul une installation existante inconnue, ni de traiter les conducteurs en aluminium ou dégradés.

05 Un fusible qui saute : diagnostiquer le défaut avant de le remplacer

L’expression « fusible qui saute » désigne une cartouche qui a fondu parce qu’elle a subi une surintensité. Si elle fond dès la remise sous tension, un court-circuit est probable : appareil défectueux, câble blessé, prise endommagée, luminaire ou raccordement en cause. Si elle tient quelques minutes puis fond lorsque plusieurs appareils fonctionnent, la surcharge du circuit de prises est une piste plus vraisemblable.

Débranchez tous les appareils du circuit identifié, remplacez une seule fois la cartouche par un modèle identique, puis réessayez sans charge. Si elle fond encore, le défaut se situe probablement dans l’installation fixe ou dans un appareil resté raccordé : cessez les essais. Une odeur de chaud, des traces noires ou un porte-fusible chaud imposent l’arrêt du circuit et l’intervention d’un professionnel.

• Fusible fondu immédiatement : recherchez d’abord un court-circuit ou un appareil raccordé en défaut.
• Fusible fondu après usage simultané : réduisez la charge et vérifiez que le circuit n’a pas été surchargé par des multiprises.
• Interrupteur différentiel 30 mA qui déclenche : suspectez plutôt une fuite de courant ou un défaut d’isolement.
• Cartouche intacte mais circuit sans courant : une connexion desserrée, un neutre coupé ou le porte-fusible peut être en cause.

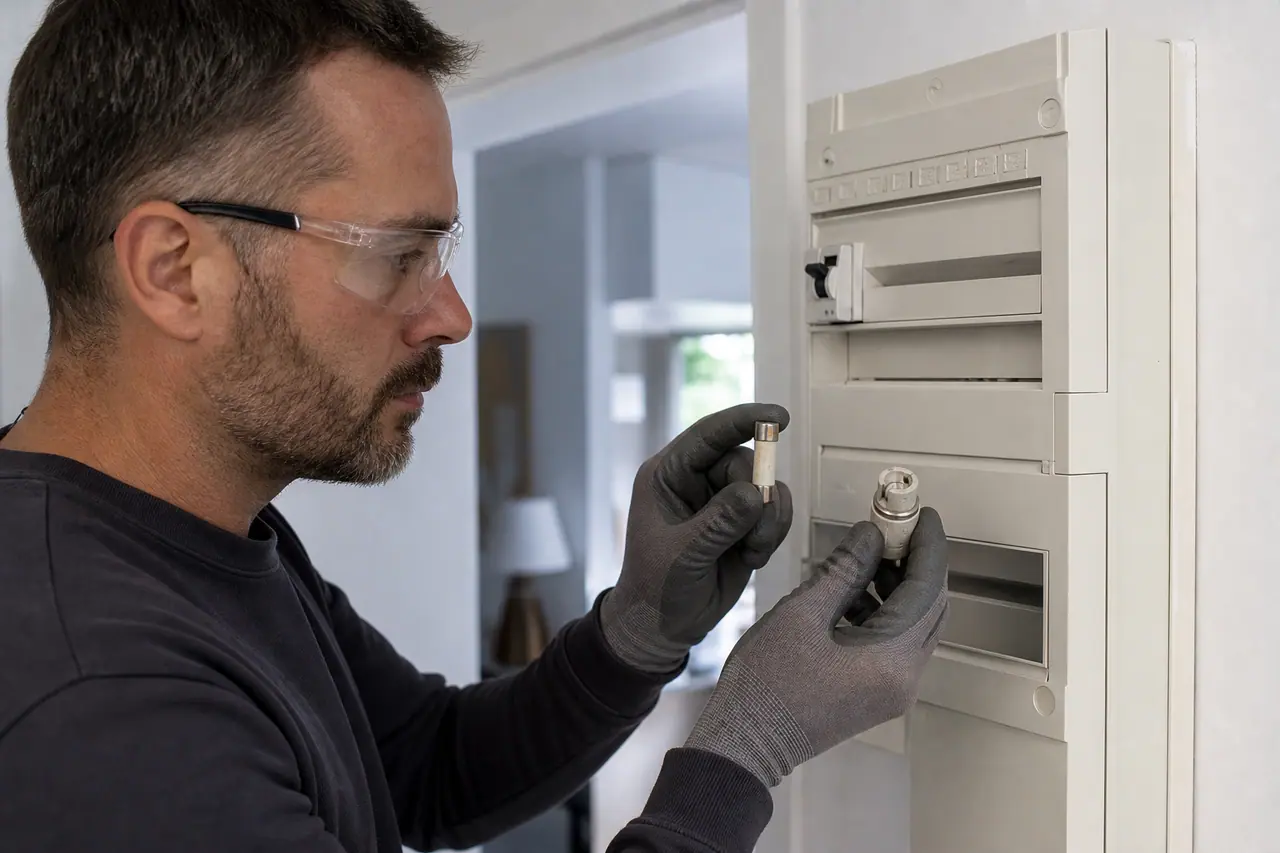

06 Remplacer un fusible en sécurité, hors tension et strictement à l’identique

Le remplacement est envisageable uniquement lorsque la cartouche est logée dans un porte-fusible accessible, que le tableau est intact et que vous avez identifié sans ambiguïté la référence de remplacement. Vous ne devez pas déposer un capot fixe, manipuler des fils ni intervenir près des bornes d’arrivée : même disjoncteur général coupé, certaines parties amont restent sous tension.

07 Moderniser un tableau électrique ancien : les signaux qui imposent un électricien

Un tableau électrique ancien à fusibles n’est pas automatiquement dangereux ni obligatoirement à remplacer du seul fait de son âge. En revanche, des fusibles fréquemment fondus, des supports qui chauffent, des fils en tissu ou cassants, l’absence de conducteurs de terre, des capots manquants et l’absence de différentiels 30 mA sont des signaux sérieux. Le remplacement d’une cartouche n’améliore aucun de ces points.

L’électricien commence par vérifier l’état des circuits, la prise de terre, les liaisons équipotentielles, l’isolement et l’adéquation des protections. Il peut remplacer le tableau par des interrupteurs différentiels et disjoncteurs correctement répartis, tout en signalant les circuits à recâbler. Comptez couramment un ordre de grandeur de 100 à 250 € pour un diagnostic ciblé, puis environ 1 000 à 2 500 € pour un tableau résidentiel remplacé sans réfection lourde des câbles ; un recâblage complet augmente fortement le budget.

Situation observée	Action raisonnable	Niveau d’intervention
Une cartouche fondue, tableau propre, circuit repéré et défaut ponctuel identifié	Remplacer à l’identique après avoir supprimé la surcharge ou l’appareil défectueux	Bricolage prudent possible
Porte-fusible bruni, desserré ou chaud	Laisser le circuit coupé et faire contrôler le support et les connexions	Électricien
Absence de différentiels 30 mA ou de terre sur les circuits concernés	Prévoir une mise en sécurité ou une rénovation cohérente du tableau	Électricien
Fils anciens, sections incertaines, déclenchements répétitifs ou traces de brûlure	Faire réaliser un contrôle des circuits avant toute modification de calibre	Électricien, diagnostic prioritaire

Une rénovation intérieure importante ou la création de circuits doit être conçue selon les règles applicables. Une attestation Consuel peut être requise dans certains projets d’installation neuve ou de raccordement : vérifiez le cas précis avec le professionnel et le gestionnaire de réseau.

Questions fréquentes Ce que les lecteurs demandent le plus

Quel fusible choisir pour un câble de 2,5 mm² ?

Pour un conducteur en cuivre de 2,5 mm² sur un circuit domestique courant, le calibre maximal usuel d’un fusible de type gG est 16 A. Un disjoncteur divisionnaire peut généralement être calibré jusqu’à 20 A dans un circuit conçu pour cela. Vérifiez toutefois la section sur tout le parcours, l’usage du circuit et son état avant tout remplacement.

Peut-on remplacer un fusible 10 A par un 16 A ?

Non, pas sans avoir fait vérifier et éventuellement refaire le circuit. Un fusible 10 A protège souvent un câble de 1,5 mm² ; le remplacer par 16 A peut laisser ce câble chauffer dangereusement en cas de surcharge. Il faut rechercher pourquoi le 10 A a fondu : appareil défectueux, court-circuit, surcharge ou défaut de l’installation.

Pourquoi mon fusible saute dès que je remets le courant ?

Un fusible qui fond immédiatement révèle souvent un court-circuit sur le circuit : appareil branché en défaut, prise ou interrupteur détérioré, luminaire mal raccordé ou câble abîmé. Débranchez tous les appareils, remplacez une seule fois par une cartouche identique et testez. S’il fond encore à vide, coupez le circuit et faites intervenir un électricien.

Un fusible protège-t-il contre l’électrocution ?

Non. Un fusible protège principalement les conducteurs contre une surcharge ou un court-circuit, mais il ne détecte pas correctement les petites fuites de courant vers la terre ou à travers une personne. Cette protection complémentaire est assurée par un interrupteur différentiel haute sensibilité de 30 mA, associé à une installation avec mise à la terre en bon état.

Peut-on remplacer un tableau à fusibles par des disjoncteurs ?

Oui, mais ce chantier ne consiste pas à échanger des modules un par un. L’électricien doit vérifier la section des câbles, les circuits, les borniers, la terre et ajouter les interrupteurs différentiels 30 mA nécessaires. Il dimensionne ensuite chaque disjoncteur. Un tableau neuf sur des câbles dégradés ou mal raccordés ne règle pas les défauts cachés.

Faut-il une autorisation pour changer un fusible ou refaire son tableau ?

Le remplacement à l’identique d’une cartouche accessible ne demande en principe pas d’autorisation administrative. En revanche, une rénovation de tableau ou la création de circuits doit respecter les règles électriques applicables, notamment la NF C 15-100 sur les parties modifiées. Une attestation Consuel peut être demandée pour certains projets d’installation neuve ou de raccordement : vérifiez le contexte exact.
