Trouver quel appareil fait sauter le différentiel : la méthode en dix minutes

L’essentiel

8 min de lecture

• Un différentiel 30 mA coupe dès que la différence entre le courant entrant et le courant sortant dépasse 30 milliampères, en quelques dizaines de millisecondes : c’est un défaut d’isolement, pas une surcharge.
• Si c’est la grande manette avec un bouton « T » qui est tombée, cherchez un défaut de fuite à la terre. Si c’est un petit disjoncteur seul, cherchez plutôt une surcharge ou un court-circuit.
• La méthode : tout couper sur la rangée, réarmer le différentiel, puis remonter les disjoncteurs un par un. Le circuit fautif se signale à la seconde où il repasse.
• Chaque appareil laisse fuir naturellement 0,5 à 1 mA, jusqu’à 3,5 mA pour certains matériels à filtre antiparasite : une dizaine d’appareils sur la même rangée peuvent suffire à approcher le seuil sans qu’aucun ne soit défectueux.
• Les récidivistes sont toujours les mêmes : chauffe-eau, lave-linge, lave-vaisselle, four, plaques, éclairages extérieurs et prises de terrasse après une pluie.
• Testez le bouton « T » de chaque différentiel une fois par mois : un différentiel qui ne coupe pas au test ne protège plus personne et se remplace sans délai.

Fiche de chantier réf. INT

Durée

10 à 30 minutes pour identifier le circuit, davantage si le déclenchement est intermittent.

Budget

Aucun coût pour le diagnostic ; de 15 à 60 € pour un appareil à réparer soi-même, de 150 à 400 € pour l’intervention d’un électricien avec recherche de défaut.

Niveau

Intermédiaire Quelques chantiers derrière soi

Outils

• une lampe de poche ou la lampe du téléphone
• de quoi noter l’ordre des circuits
• éventuellement un multimètre en position ohmmètre
• un tournevis isolé si le tableau doit être ouvert par un professionnel

Fournitures

• les étiquettes du tableau, à remettre à jour si elles ne correspondent plus

Résultat attendu Le circuit et, dans la plupart des cas, l’appareil responsable du déclenchement sont identifiés, sans intervention à l’intérieur du tableau.

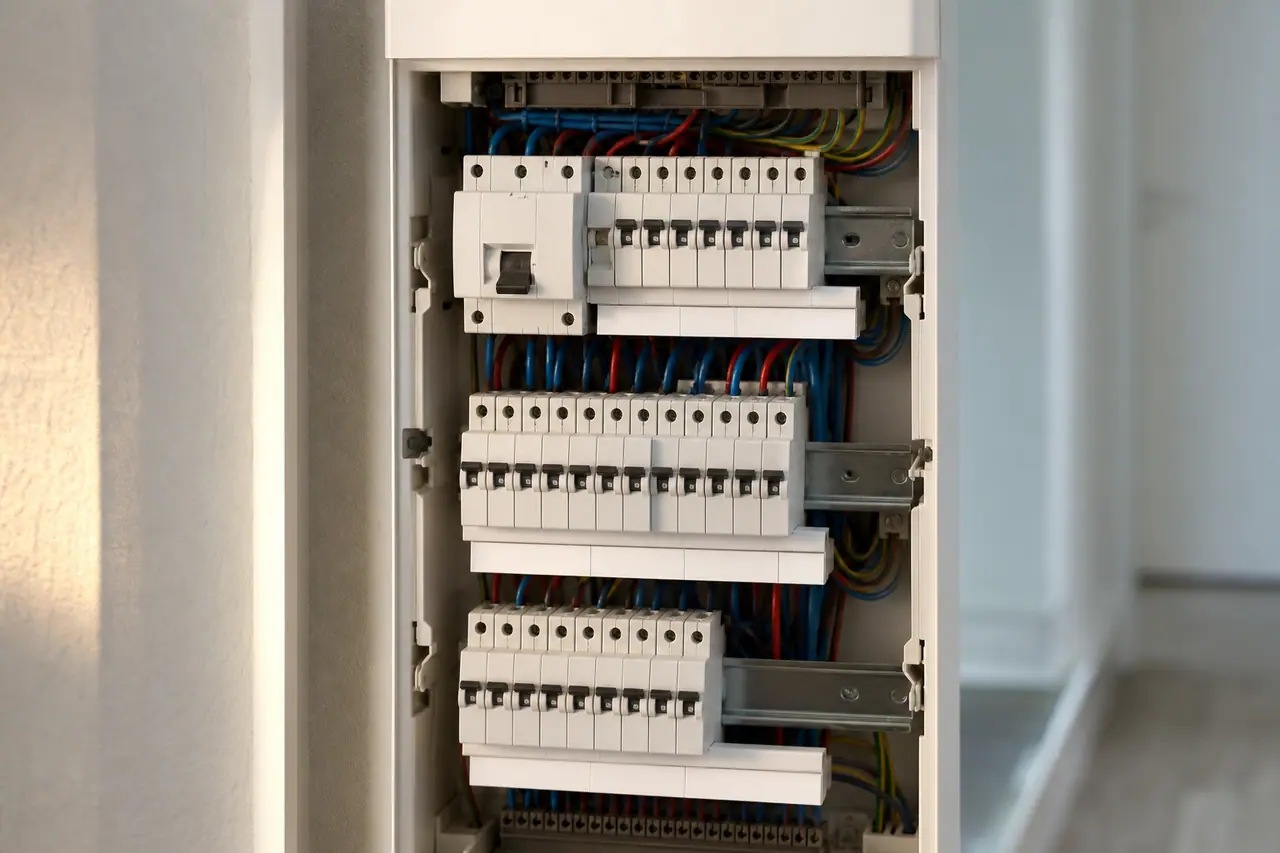

01 Regardez d’abord quelle manette est tombée

Avant toute manipulation, ouvrez le tableau et observez. Cette lecture de trente secondes détermine tout le reste, parce que les deux familles d’appareils qui coupent le courant ne réagissent pas au même phénomène et ne se diagnostiquent pas de la même façon.

L’interrupteur différentiel est le module large, généralement en tête de rangée, muni d’un bouton de test marqué « T » ou « Test ». Il surveille l’équilibre entre le courant qui part et celui qui revient : dès qu’il manque plus de 30 milliampères au retour, c’est que ce courant s’échappe ailleurs, par la terre ou par une personne, et il coupe. Le disjoncteur divisionnaire, lui, est un module étroit portant un calibre, 2, 10, 16, 20 ou 32 A. Il surveille l’intensité et coupe en cas de surcharge ou de court-circuit. Si toute une rangée s’est éteinte d’un coup, c’est le différentiel. Si seule la cuisine ou seul le circuit prises du salon est mort, c’est le disjoncteur de ce circuit.

02 Ce qu’un déclenchement différentiel signifie vraiment

Un différentiel ne s’énerve pas parce que vous consommez trop. Il détecte que du courant s’échappe du circuit : par une carcasse métallique reliée à la terre, par de l’humidité dans une boîte de dérivation, par une isolation vieillie, ou par le corps de celui qui touche un conducteur actif. Cette dernière situation est précisément la raison d’être de l’appareil, et c’est pourquoi le seuil est fixé à 30 milliampères, valeur au-delà de laquelle un courant traversant le corps humain devient rapidement dangereux.

Il faut retenir deux conséquences pratiques. D’abord, un différentiel qui saute a raison : il n’y a pas de faux déclenchement gratuit, il y a un défaut, même léger, même intermittent. Ensuite, ce défaut ne relève pas forcément d’un seul appareil franchement défaillant. Trente milliampères peuvent aussi être atteints par accumulation, quand une dizaine d’équipements électroniques partagent la même rangée et que chacun laisse filer un ou deux milliampères. Un dernier appareil branché, et l’ensemble bascule sans que le fautif désigné soit réellement en cause.

03 La méthode de dichotomie, étape par étape

04 Les appareils qui reviennent le plus souvent

La statistique de terrain est étonnamment stable. Dans un logement, quelques équipements concentrent l’essentiel des déclenchements, presque toujours parce qu’ils associent trois facteurs : une résistance chauffante, la présence d’eau et une carcasse métallique reliée à la terre.

Appareil ou circuit	Symptôme typique	Cause la plus fréquente
Chauffe-eau électrique	Déclenchement la nuit, en heures creuses, sans personne à la maison	Résistance blindée percée ou entartrée, joint de bride suintant
Lave-linge	Saute à l’essorage ou en fin de chauffe, pas au démarrage	Résistance ou condensateur antiparasite en fin de vie, fuite d’eau interne
Lave-vaisselle	Saute quelques minutes après le lancement du cycle	Résistance de chauffe, ou eau stagnante dans le bac de fond
Four et plaques	Saute à la montée en température, puis fonctionne à froid	Résistance de sole ou de voûte fissurée, élément chauffant humide
Éclairage ou prises extérieurs	Saute pendant ou après une pluie, se rétablit une fois sec	Boîte de dérivation non étanche, presse-étoupe manquant, prise noyée
Sèche-serviettes, chauffage de salle de bains	Saute en début de saison de chauffe	Humidité accumulée dans l’élément après plusieurs mois d’arrêt
Congélateur ou appareil du garage	Déclenchement aléatoire, souvent l’hiver	Cordon abîmé, humidité, prolongateur inadapté
Pompe de piscine, arrosage automatique	Saute à la mise en route saisonnière	Condensation dans le moteur, presse-étoupe desserré

Un appareil qui fait sauter le différentiel n’est pas forcément bon pour la benne : sur un chauffe-eau ou un four, la pièce en cause est souvent une résistance remplaçable pour quelques dizaines d’euros.

Un test simple permet de confirmer un soupçon sur un gros appareil sans démontage : débranchez-le, attendez vingt-quatre heures, et observez. Si plus rien ne saute pendant que l’appareil est hors circuit alors que le déclenchement était quotidien, le diagnostic est fait. Sur un chauffe-eau, la vérification passe par la mesure d’isolement entre les bornes de la résistance et la cuve, réservée à un professionnel équipé, la même occasion sert souvent à vidanger le chauffe-eau et à contrôler l’état de l’anode.

05 Quand ce n’est pas un appareil, mais l’installation

Si vous débranchez tout et que le différentiel saute quand même dès qu’un circuit est réarmé, le défaut est dans le fixe : câblage, boîte de dérivation, luminaire, appareillage encastré. Les causes classiques sont l’humidité dans une boîte encastrée en mur extérieur, un fil pincé lors d’une pose de meuble ou d’un percement, un neutre en contact avec la terre dans une boîte, ou une gaine noyée dans une dalle qui a pris l’eau.

Un cas particulier mérite d’être connu : le différentiel de type inadapté. Les appareils modernes à électronique de puissance, plaques à induction, lave-linge à variateur, pompes à chaleur, chargeurs de véhicule, génèrent des courants de fuite à composante continue qu’un différentiel de type AC ne sait pas mesurer correctement, et qui peuvent même l’aveugler. La réglementation impose pour cette raison des différentiels de type A sur les circuits spécialisés du lave-linge et de la cuisson, et le type F, dit à haute immunité, est recommandé quand les déclenchements intempestifs persistent malgré un diagnostic négatif.

06 Le déclenchement intermittent, le plus difficile à coincer

C’est le cas qui use les nerfs : le différentiel saute une fois par semaine, jamais quand vous cherchez. La seule méthode qui marche est l’observation méthodique. Tenez un relevé pendant deux ou trois semaines, en notant à chaque déclenchement la date, l’heure, la météo, ce qui fonctionnait et ce qui venait de démarrer. Un motif finit toujours par se dégager.

07 Testez vos différentiels, et sachez où s’arrête le bricolage

Le bouton « T » n’est pas décoratif. Il simule une fuite et doit provoquer la coupure instantanée de la rangée. Un différentiel qui ne coupe pas au test est hors service : l’installation paraît normale, mais plus rien ne protège les personnes. Le mécanisme peut se gripper avec les années, surtout s’il n’a jamais été manœuvré. Prenez l’habitude de tester chaque différentiel une fois par mois, en ayant au préalable arrêté proprement les appareils sensibles.

Une dernière piste, souvent négligée : les multiprises et prolongateurs. Un bloc surchargé, un enrouleur laissé enroulé sous une charge importante ou un cordon écrasé sous un pied de meuble créent des défauts d’isolement lents, qui apparaissent après plusieurs mois. La liste des équipements qu’il vaut mieux raccorder directement figure dans notre article sur les appareils à ne jamais brancher sur une multiprise, et le partage entre ce qui se fait soi-même et ce qui se délègue est détaillé dans notre guide des travaux électriques réalisables par un particulier.

Questions fréquentes Ce que les lecteurs demandent le plus

Comment savoir quel appareil fait sauter le différentiel ?

Abaissez tous les disjoncteurs de la rangée concernée, réarmez le différentiel, puis remontez les disjoncteurs un par un en attendant quelques secondes entre chacun : le circuit fautif fait retomber la protection dès qu’il repasse. Dans ce circuit, débranchez tous les appareils, réarmez, puis rebranchez-les un par un en les mettant réellement en marche, car beaucoup de défauts n’apparaissent qu’en fonctionnement.

Pourquoi mon différentiel saute-t-il la nuit sans personne à la maison ?

Le suspect numéro un est le chauffe-eau électrique, qui se met en chauffe la nuit en heures creuses. Une résistance blindée percée ou fortement entartrée laisse fuir du courant vers la cuve reliée à la terre, et le différentiel coupe. Viennent ensuite le congélateur du garage et les circuits extérieurs après une pluie nocturne. Débranchez le chauffe-eau vingt-quatre heures pour confirmer.

Quelle différence entre un différentiel qui saute et un disjoncteur qui saute ?

Le différentiel est le module large muni d’un bouton « T » : il détecte une fuite de courant vers la terre supérieure à 30 milliampères et coupe toute une rangée. Le disjoncteur est le module étroit portant un calibre en ampères : il coupe un seul circuit en cas de surcharge ou de court-circuit. Le premier signale un défaut d’isolement, le second une consommation excessive ou un contact direct entre conducteurs.

Le différentiel saute alors que tous les disjoncteurs sont coupés, que faire ?

N’insistez pas. Si la protection retombe alors que plus aucun circuit n’est alimenté en aval, le défaut se situe dans le tableau lui-même, dans le câblage amont ou dans le différentiel devenu défectueux. Cette zone n’est pas accessible sans ouvrir le capot de protection, ce qui relève de l’électricien. Coupez le disjoncteur général si nécessaire et faites intervenir un professionnel.

Peut-on remplacer un différentiel 30 mA par un modèle moins sensible ?

Non. Le seuil de 30 milliampères correspond à la protection des personnes contre l’électrisation : au-delà, le courant traversant le corps devient rapidement dangereux. Monter en sensibilité revient à supprimer cette protection pour faire taire un symptôme. Si les déclenchements sont réellement intempestifs, la bonne réponse est un différentiel de type adapté, ou une meilleure répartition des circuits, décidée par un professionnel.

Combien d’appareils peuvent faire sauter un différentiel par simple accumulation ?

Chaque équipement laisse fuir naturellement 0,5 à 1 milliampère, et certains matériels à filtre antiparasite jusqu’à 3,5 milliampères. Une rangée qui regroupe une dizaine d’appareils électroniques peut donc approcher le seuil de 30 milliampères sans qu’aucun ne soit défectueux, le dernier branché faisant basculer l’ensemble. La solution est de mieux répartir les circuits entre différentiels, pas de chercher un coupable unique.

Faut-il tester le bouton T de son différentiel, et à quelle fréquence ?

Une fois par mois. Le bouton « T » simule une fuite et doit couper la rangée instantanément. Un différentiel qui ne réagit pas au test ne protège plus personne, alors que l’installation semble parfaitement normale : le mécanisme se grippe avec les années, surtout s’il n’est jamais manœuvré. Arrêtez proprement les appareils sensibles avant le test, puis réarmez.

Un différentiel qui saute peut-il venir de l’humidité ?

Oui, c’est même l’une des causes les plus fréquentes sur les circuits extérieurs. Une boîte de dérivation non étanche, un presse-étoupe manquant, une prise de terrasse exposée ou un luminaire de jardin fissuré laissent l’eau créer un chemin vers la terre. Le symptôme est caractéristique : le déclenchement survient pendant ou juste après une pluie, et tout redevient normal une fois l’installation sèche.
