Alimenter un abri de jardin en électricité depuis la maison

L’essentiel

9 min de lecture

• Câble U-1000 R2V uniquement : les fils H07V-U des gaines intérieures n’ont aucune tenue à l’humidité et sont interdits en enterré.
• Tranchée de 50 cm de profondeur en terrain non circulable, 85 cm sous un passage de véhicule, avec un grillage avertisseur rouge posé 20 cm au-dessus de la gaine.
• Gaine TPC annelée rouge de diamètre 40 à 63 mm selon la section, jamais de gaine ICTA grise, qui n’est pas prévue pour l’enfouissement.
• Section selon la longueur : 2,5 mm² jusqu’à 30 m pour 16 A, 4 mm² jusqu’à 50 m, 6 mm² jusqu’à 80 m, pour rester sous 5 % de chute de tension.
• Un circuit dédié au tableau principal, protégé par un disjoncteur de 20 A maximum en 2,5 mm², derrière un interrupteur différentiel 30 mA de type A ou AC.
• Dans l’abri, un petit tableau divisionnaire avec son propre disjoncteur, et du matériel en IP44 minimum, IP55 pour les prises exposées à la pluie.

Fiche de chantier réf. CON

Durée

Une journée à deux pour une trentaine de mètres : mi-journée de tranchée, mi-journée de câblage et de raccordement.

Budget

150 à 400 € de fournitures pour 30 m, hors location de trancheuse (80 à 150 € la journée).

Niveau

Confirmé Outillage et méthode maîtrisés

Outils

• bêche, pioche et pelle, ou trancheuse de location
• cordeau et piquets pour tracer
• aiguille de tirage si la gaine est posée avant le câble
• pince à dénuder, pince coupante, tournevis d’électricien isolés
• multimètre ou VAT (vérificateur d’absence de tension)
• perceuse à percussion et mèche à béton longue pour la traversée de mur
• détecteur de réseaux enterrés si le terrain est déjà équipé

Fournitures

• câble U-1000 R2V 3G2,5, 3G4 ou 3G6 selon la longueur
• gaine TPC annelée rouge Ø 40 à 63 mm
• grillage avertisseur rouge de la longueur de la tranchée
• disjoncteur 16 ou 20 A pour le tableau principal
• coffret divisionnaire étanche IP65 pour l’abri, avec disjoncteur et différentiel 30 mA
• prises et interrupteurs IP44 à IP55, boîtes de dérivation étanches
• manchon de traversée de mur et mastic d’étanchéité

Résultat attendu Un abri éclairé et équipé de prises, alimenté par un circuit dédié, protégé et repérable, sans rallonge qui traîne dans l’herbe.

La rallonge qui serpente depuis la terrasse jusqu’à l’abri, on l’a tous vue. Elle traîne dans l’herbe humide, on roule dessus avec la tondeuse, et elle disparaît dès qu’il pleut. Une alimentation enterrée règle le problème une bonne fois : le câble est protégé, l’abri dispose de son propre circuit, et l’ensemble reste accessible à un bricoleur méthodique, à condition de respecter trois choses, le bon câble, la bonne profondeur et la bonne section.

01 Le seul câble admis en enterré : le U-1000 R2V

C’est le point sur lequel il n’existe aucune marge de manœuvre. Un câble enterré doit être un U-1000 R2V, reconnaissable à sa gaine noire épaisse et à son marquage imprimé. Sa double isolation résiste à l’humidité permanente, aux contraintes mécaniques du remblai et aux variations de température du sol.

Les fils rigides H07V-U que l’on tire dans les gaines de la maison n’ont rien à faire dans une tranchée, même à l’intérieur d’une gaine : leur isolant n’est pas conçu pour un milieu humide et se dégrade en quelques années. Quant aux rallonges de chantier en H07RN-F, elles sont faites pour être déroulées puis rangées, pas pour rester sous terre en permanence.

Le câble comporte trois conducteurs pour un circuit monophasé : phase, neutre et terre. On le désigne par sa composition, 3G2,5 signifie trois conducteurs de 2,5 mm² dont un vert-jaune. La terre n’est jamais optionnelle : c’est elle qui permet au différentiel de déclencher en cas de défaut.

02 Quelle section de câble : c’est la longueur qui décide

L’erreur classique consiste à choisir la section sur la puissance des appareils. En intérieur, où les circuits font rarement plus de dix mètres, cela fonctionne. Au jardin, sur trente, cinquante ou quatre-vingts mètres, c’est la chute de tension qui devient le critère dimensionnant.

Le principe est simple : plus le câble est long et le courant élevé, plus la tension disponible en bout de ligne diminue. En dessous d’un certain seuil, les moteurs peinent, les LED papillotent, et un appareil qui appelle du courant fait chuter la tension pour tous les autres. La norme admet 5 % de chute de tension pour les circuits de prises et d’usages divers, 3 % pour l’éclairage seul.

Le calcul en monophasé est direct : la chute vaut deux fois la résistivité du cuivre (0,023 Ω·mm²/m) multipliée par la longueur et par l’intensité, divisée par la section. Pour un circuit de 16 A à 30 m en 2,5 mm², cela donne 8,8 V, soit 3,8 % des 230 V, c’est acceptable. À 40 m, on dépasse les 5 % et il faut passer en 4 mm².

Longueur maison → abri	Section	Chute de tension estimée	Protection au tableau
jusqu’à 20 m	2,5 mm²	≈ 2,6 %	disjoncteur 20 A
20 à 30 m	2,5 mm²	≈ 3,8 %	disjoncteur 20 A
30 à 50 m	4 mm²	≈ 4,0 % à 50 m	disjoncteur 20 ou 25 A
50 à 80 m	6 mm²	≈ 4,3 % à 80 m	disjoncteur 25 ou 32 A
80 à 120 m	10 mm²	≈ 3,8 % à 120 m	disjoncteur 32 A

Valeurs indicatives calculées pour du cuivre en monophasé 230 V à pleine charge. Si l’abri doit recevoir un atelier avec machines, refaites le calcul avec l’intensité réelle du circuit, pas avec 16 A.

Une remarque de bon sens : le surcoût entre du 2,5 et du 4 mm² se compte en dizaines d’euros sur trente mètres, quand rouvrir une tranchée trois ans plus tard parce qu’on veut brancher une scie à onglet se compte en journées de travail. Dans le doute, prenez la section au-dessus. Le raisonnement est le même que pour la section de câble d’une plaque de cuisson : on dimensionne pour l’usage futur, pas pour l’usage du jour.

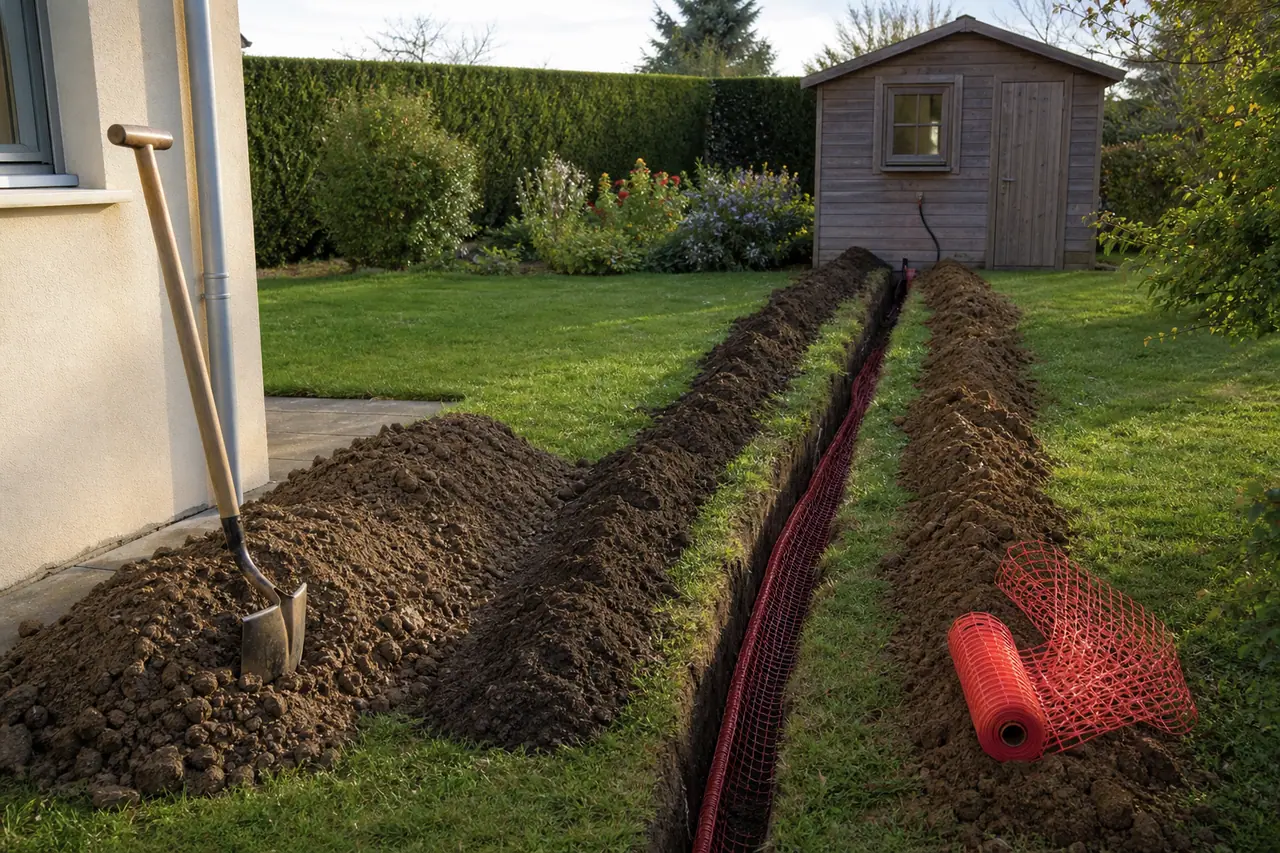

03 La tranchée : profondeur, gaine et grillage

La profondeur réglementaire est de 50 cm en terrain non circulable, pelouse, massif, allée piétonne, et de 85 cm dès qu’un véhicule peut passer au-dessus. Ces cotes se mesurent depuis le sol fini jusqu’au dessus de la gaine, pas jusqu’à son axe. L’objectif est double : mettre le câble hors d’atteinte d’un coup de bêche et le protéger du gel comme du tassement.

Le câble descend dans une gaine TPC annelée rouge, le rouge est le code couleur normalisé de l’électricité, comme le bleu pour l’eau et le jaune pour le gaz. Un diamètre de 40 mm convient pour du 3G2,5 ; passez en 63 mm à partir du 6 mm², ou simplement si vous voulez pouvoir retirer sans effort le câble un jour. La gaine ICTA grise des cloisons intérieures n’est pas admise en enfouissement : elle s’écrase.

Vingt centimètres au-dessus de la gaine, on déroule un grillage avertisseur rouge sur toute la longueur. Il ne protège rien mécaniquement : il prévient. Celui qui creusera dans dix ans le rencontrera avant d’atteindre le câble, et s’arrêtera. C’est un rouleau à quelques euros qui évite un accident grave.

04 Protéger le circuit au tableau

L’alimentation de l’abri se prend au tableau principal, sur un circuit dédié, jamais en piquant sur une prise existante du garage ou de la terrasse. Ce circuit reçoit son propre disjoncteur, calibré selon la section : 20 A maximum pour du 2,5 mm², 25 A pour du 4 mm², 32 A pour du 6 mm².

En amont, un interrupteur différentiel 30 mA est obligatoire, comme sur tous les circuits du logement. C’est lui qui détecte la fuite de courant vers la terre et coupe avant que le corps humain ne serve de chemin. Un différentiel de type AC convient pour de l’éclairage et des prises simples ; le type A est préférable dès qu’un appareil à électronique de puissance est prévu, machine à laver, plaque à induction, chargeurs d’outils.

Si votre tableau n’a plus de rangée libre, ne bricolez pas : un coffret d’extension se pose proprement en aval, mais le dimensionnement de l’ensemble mérite d’être vérifié. Les principes généraux de câblage et de protection sont détaillés dans notre guide sur les normes électriques à respecter.

05 Le tableau divisionnaire et le matériel dans l’abri

À l’arrivée, un petit coffret étanche IP65 avec deux ou trois modules structure l’installation : un disjoncteur pour l’éclairage, un pour les prises, et de préférence son propre différentiel 30 mA. L’intérêt est concret, un défaut sur la tondeuse coupe l’abri, pas la maison, et l’on n’a plus à traverser le jardin sous la pluie pour réarmer.

Le matériel doit correspondre à l’ambiance réelle. Dans un abri fermé et sec, du matériel intérieur classique passe. Dans un abri de jardin non chauffé, ventilé, où l’humidité condense en hiver, on part sur de l’IP44 minimum, et sur de l’IP55 pour toute prise située près d’une porte ou sous un débord exposé aux projections. Les boîtes de dérivation sont étanches, avec presse-étoupes serrés sur le câble.

Emplacement	Indice minimal	Exemple de matériel
Abri fermé, sec, isolé	IP20 à IP44	prises et interrupteurs standards
Abri de jardin ventilé, non chauffé	IP44	prises étanches à volet, hublot d’éclairage
Sous auvent, façade extérieure	IP55	prise en saillie avec couvercle à ressort
Exposé directement à la pluie	IP65	coffret étanche, luminaire extérieur

Le premier chiffre concerne les corps solides et la poussière, le second l’eau. IP44 signifie protégé contre les projections d’eau de toutes directions.

Côté implantation, les hauteurs habituelles restent valables : prises à 5 cm minimum du sol fini, interrupteurs entre 90 cm et 1,30 m, comme détaillé dans notre article sur la hauteur de pose des prises et interrupteurs. Dans un abri où l’on range du matériel humide, remonter les prises à 40 ou 50 cm est un réflexe utile.

Pour l’éclairage, deux points lumineux valent mieux qu’un seul plafonnier central : un abri est encombré, et une source unique projette des ombres portées exactement là où on travaille. Comptez 200 à 300 lux pour du rangement, et le double si l’abri sert d’établi.

06 Vérifier avant de refermer la tranchée

Une fois le câble tiré et raccordé aux deux extrémités, mais avant le remblai définitif, prenez dix minutes pour contrôler. La continuité du conducteur de terre se vérifie au multimètre entre la barrette de terre du tableau et la broche de terre d’une prise de l’abri : la résistance doit être quasi nulle.

Testez ensuite le déclenchement du différentiel avec son bouton test, remettez sous tension et mesurez la tension à la prise la plus éloignée, à vide puis avec une charge, un radiateur soufflant de 2 000 W fait un excellent testeur. Si la tension chute de plus d’une dizaine de volts, votre section est insuffisante : mieux vaut le découvrir avant d’avoir refermé cinquante mètres de tranchée.

Dernier réflexe : repérez le nouveau circuit sur le tableau, avec une étiquette lisible. Un circuit anonyme est un circuit qu’on ne coupe pas au bon moment, et c’est aussi la première difficulté quand il faut trouver quel appareil fait sauter le différentiel un soir d’orage.

Questions fréquentes Ce que les lecteurs demandent le plus

À quelle profondeur enterrer un câble électrique dans un jardin ?

Cinquante centimètres sous un terrain non circulable, pelouse, massif, allée piétonne, et 85 cm dès qu’un véhicule peut passer au-dessus. La cote se mesure du sol fini au dessus de la gaine. Un grillage avertisseur rouge se déroule 20 cm plus haut, sur toute la longueur : il alerte celui qui creusera plus tard avant qu’il n’atteigne le câble.

Quelle section de câble pour un abri de jardin à 30 mètres ?

Du 3G2,5 mm² convient pour un circuit de 16 A à 30 m : la chute de tension y est d’environ 3,8 %, sous la limite de 5 %. Au-delà de 30 m il faut passer en 4 mm², et en 6 mm² à partir de 50 m. Si l’abri doit recevoir un atelier avec des machines qui démarrent en charge, prenez directement la section supérieure : le surcoût est faible, rouvrir la tranchée ne l’est pas.

Peut-on utiliser une gaine ICTA grise pour enterrer un câble ?

Non. La gaine ICTA est prévue pour les cloisons et les faux plafonds ; elle s’écrase sous le remblai et ne résiste pas durablement à l’humidité du sol. L’enfouissement demande une gaine TPC annelée rouge, dont le rouge est le code couleur normalisé de l’électricité. Comptez un diamètre de 40 mm pour du 2,5 mm², 63 mm à partir du 6 mm² ou si vous voulez pouvoir retirer le câble un jour.

Faut-il un disjoncteur différentiel dédié pour l’abri de jardin ?

Un différentiel 30 mA est obligatoire en amont du circuit, et il peut être celui d’une rangée existante du tableau. En pratique, un différentiel dédié dans le coffret de l’abri est très supérieur : un défaut sur un appareil de jardin coupe l’abri seul, sans plonger la maison dans le noir, et le réarmement se fait sur place au lieu de traverser le jardin sous la pluie.

Peut-on brancher l’abri sur une prise extérieure existante ?

C’est techniquement possible mais fortement déconseillé : le circuit de la prise n’a pas été dimensionné pour cette longueur supplémentaire, la chute de tension s’ajoute à celle déjà présente, et le disjoncteur en place protège une section qui ne correspond plus. Un circuit dédié partant du tableau coûte quelques dizaines d’euros de plus et supprime tout le problème.

Quel indice de protection pour les prises d’un abri de jardin ?

IP44 au minimum dans un abri ventilé et non chauffé, où l’humidité condense en hiver. IP55 pour toute prise située près d’une porte, sous un auvent ou exposée aux projections, et IP65 pour un coffret ou un luminaire recevant directement la pluie. Les boîtes de dérivation doivent être étanches, avec des presse-étoupes réellement serrés sur le câble.

Faut-il une autorisation pour enterrer une ligne électrique chez soi ?

Sur votre propre terrain et pour votre propre installation, aucune autorisation n’est requise pour la tranchée elle-même. En revanche, repérez les réseaux existants avant de creuser, eau, gaz, fibre, arrosage, et vérifiez qu’aucune canalisation publique ou servitude ne traverse la parcelle. Si le tracé longe ou franchit une limite séparative, l’accord du voisin devient nécessaire.
