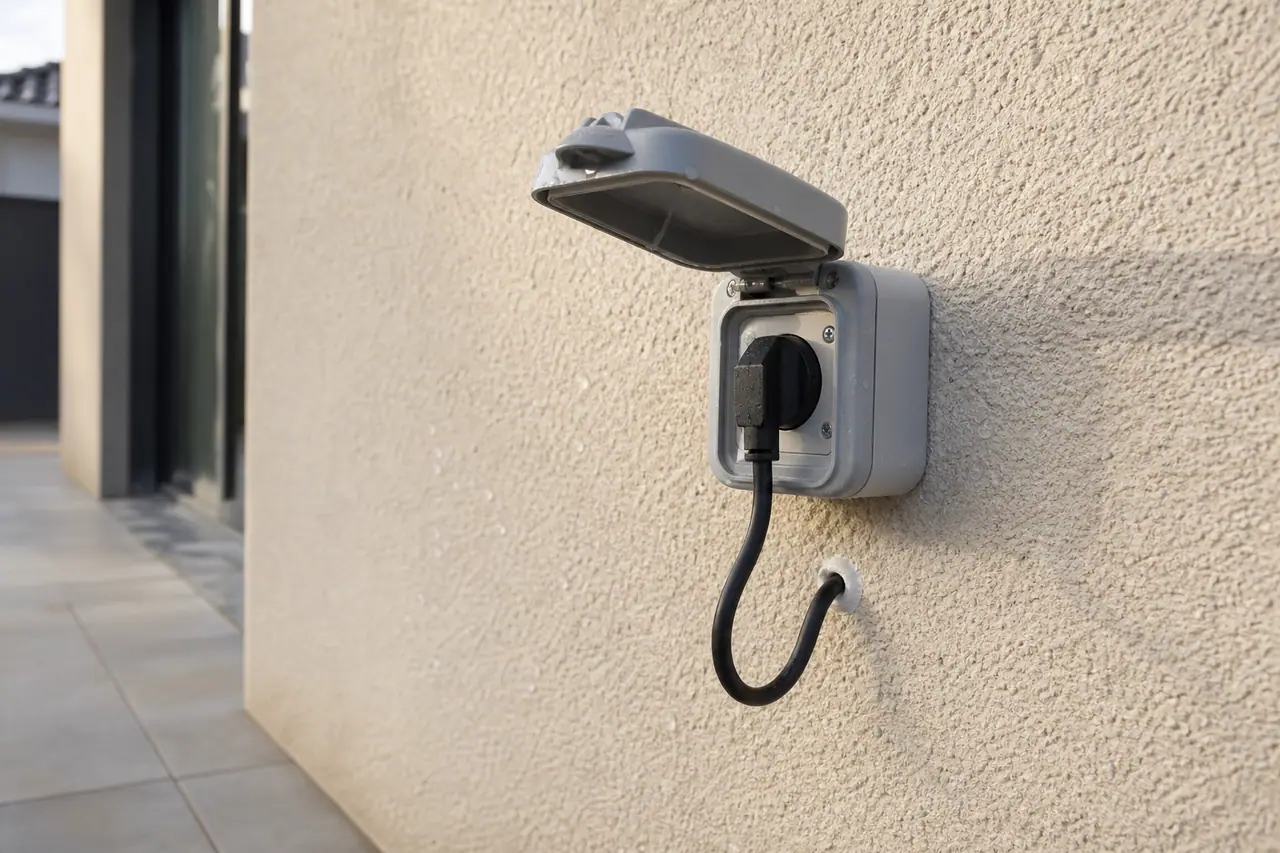

Installer une prise extérieure étanche sur une façade

L’essentiel

9 min de lecture

• IP55 dès que la prise reçoit directement la pluie ; IP44 seulement sous un abri fermé sur trois côtés. En dessous, l'eau entre en quelques mois.
• Hauteur minimale conseillée : 1 m au-dessus du sol fini, pour échapper aux rejaillissements, aux congères et à la tondeuse.
• Circuit dédié en 2,5 mm² protégé par un disjoncteur 20 A, ou 1,5 mm² protégé 16 A, obligatoirement derrière un interrupteur différentiel 30 mA.
• Traversée de mur percée avec 2 à 3° de pente vers l'extérieur, fourreau ICTA et mastic élastomère : c'est par là que l'eau entre le plus souvent.
• Câble U-1000 R2V pour toute la partie extérieure en apparent ; le H07V-U sous gaine reste réservé à l'intérieur.
• Aux abords immédiats d'un bassin ou d'une piscine, les règles de volumes s'appliquent et interdisent la prise : faites valider l'emplacement par un professionnel.

Fiche de chantier réf. INT

Durée

3 à 4 h pour une prise raccordée sur un circuit existant, 1 journée s'il faut créer le circuit au tableau.

Budget

60 à 160 € selon la qualité de la prise et la longueur de câble à tirer.

Niveau

Intermédiaire Quelques chantiers derrière soi

Outils

• vérificateur d'absence de tension (VAT)
• perforateur avec mèche à béton longue de 20 à 25 mm
• perceuse-visseuse et forets à béton de 6 et 8 mm
• niveau à bulle, mètre, crayon
• tournevis d'électricien isolés 1000 V
• pince à dénuder et pince coupante
• pistolet à mastic
• aiguille de tirage si le fourreau est long

Fournitures

• prise étanche de façade IP55 avec couvercle à membrane et presse-étoupe
• câble U-1000 R2V 3G2,5 mm² pour la partie extérieure
• fourreau ICTA de 20 ou 25 mm pour la traversée de mur
• mastic élastomère MS polymère ou polyuréthane de façade
• chevilles à frapper nylon et vis inox A2
• disjoncteur 16 ou 20 A si création d'un circuit
• colliers de fixation ou goulotte IP44 pour le cheminement apparent

Résultat attendu Une prise 16 A extérieure étanche, reliée à la terre, protégée en 30 mA, utilisable sous la pluie sans rallonge traversant une porte.

Une rallonge qui sort par l'entrebâillement d'une fenêtre, c'est la solution que 90 % des maisons finissent par adopter faute de prise dehors. C'est aussi la plus mauvaise : le joint de la fenêtre s'écrase, le câble se pince, et surtout la rallonge d'intérieur n'a aucune protection contre l'eau. Une prise de façade correctement posée règle le problème définitivement, pour un coût de matériel modeste. Le chantier est accessible, à condition de respecter trois choses : le bon indice de protection, une hauteur suffisante, et un percement qui ne transforme pas le mur en entonnoir.

01 Choisir l'emplacement : hauteur, exposition et usage réel

Commencez par l'usage. Une prise destinée à un taille-haie ou à un nettoyeur haute pression se place près du point d'eau et de l'allée. Une prise pour l'éclairage de terrasse ou une guirlande se place à l'abri du débord de toiture. Une prise pour recharger un véhicule ne relève pas de ce chantier : la recharge demande un circuit et un dispositif spécifiques, et ne se fait pas sur une prise 16 A ordinaire.

La hauteur est le paramètre le plus souvent négligé. Comptez 1 m minimum au-dessus du sol fini, et davantage si la façade reçoit les rejaillissements d'une descente d'eau pluviale ou d'un sol dur. Une prise posée à 30 cm du sol, à la hauteur des prises intérieures, prend l'eau de rebond à chaque orage et se retrouve sous la neige en hiver. Évitez également l'aplomb direct d'une gouttière, d'un solin ou d'une jonction de bardage : ce sont des points de ruissellement concentré.

Vérifiez enfin ce qu'il y a derrière le mur, à l'intérieur : c'est là que la traversée débouchera. Un placard, un fond de meuble ou une plinthe compliquent le raccordement. Sur une façade isolée par l'extérieur, ne fixez jamais la prise dans l'isolant : il faut une platine ou un dispositif de fixation traversant qui reprend l'ancrage dans le mur porteur, et le percement doit être retraité pour préserver l'étanchéité à l'air.

02 IP et IK : les deux indices qui décident de la durée de vie

L'indice IP se lit en deux chiffres : le premier concerne les corps solides et la poussière, le second l'eau. Pour une prise extérieure, seul le second compte vraiment. IP44 signifie « protégé contre les projections d'eau de toutes directions » ; IP55 ajoute la tenue aux jets d'eau à faible pression. Entre les deux, la différence n'est pas théorique : sous une pluie battante poussée par le vent, un IP44 posé en plein exposition prend l'eau.

Situation	IP minimum	IK conseillé	Remarque
Sous un abri fermé sur trois côtés (garage ouvert, préau adossé)	IP44	IK07	Le couvercle reste utile contre la poussière et les insectes
Façade abritée par un débord de toit d'au moins 50 cm	IP44 à IP55	IK07	IP55 dès que le vent peut rabattre la pluie
Façade exposée directement à la pluie	IP55	IK08	Couvercle à membrane et presse-étoupe orienté vers le bas
Zone lavée au jet, cour, local technique de jardin	IP55 à IP66	IK08 à IK10	Le presse-étoupe doit être serré sur le diamètre exact du câble
Abords immédiats d'un bassin ou d'une piscine	,	,	Réglementation par volumes : consultez un professionnel avant toute pose

L'IK mesure la résistance aux chocs : IK07 correspond à environ 2 joules, IK08 à 5 joules, IK10 à 20 joules. Sur un passage où circulent une brouette ou un vélo, l'IK compte autant que l'IP.

Un détail décide de l'étanchéité réelle : l'indice annoncé n'est valable que couvercle fermé et presse-étoupe correctement serré. Une prise IP55 dont on a laissé le clapet ouvert ou dont on a percé la membrane au cutter pour faire passer un câble trop gros ne vaut plus rien. Choisissez donc un modèle dont le couvercle se referme sur le câble en usage, avec une encoche prévue à cet effet.

03 Sur quel circuit raccorder la prise

La règle de base ne souffre pas d'exception : une prise extérieure se raccorde sur un circuit de prises, jamais sur un circuit d'éclairage. Un circuit d'éclairage est généralement en 1,5 mm² protégé en 10 ou 16 A, dimensionné pour des luminaires, et il ne comporte parfois pas de conducteur de terre dans les installations anciennes. Or la terre est indispensable dehors.

Deux configurations sont possibles. Soit vous créez un circuit dédié depuis le tableau, ce qui est de loin la meilleure solution : le circuit extérieur est alors isolé, et un défaut dans le jardin ne coupe pas la cuisine. Soit vous vous raccordez en dérivation sur un circuit de prises existant, à condition de vérifier le nombre de socles déjà présents et l'état du conducteur de protection.

Section du conducteur	Protection maximale	Socles admis sur le circuit	Usage type
1,5 mm²	Disjoncteur 16 A	8 socles	Prise d'appoint, éclairage de terrasse, petits outils
2,5 mm²	Disjoncteur 20 A	12 socles	Circuit extérieur dédié, outillage de jardin
4 mm²	Disjoncteur 20 A	12 socles	Longueur importante, compensation de la chute de tension

Ces valeurs sont celles couramment retenues pour les circuits prises 16 A d'un logement. Au-delà d'une trentaine de mètres de câble, passez à la section supérieure : la chute de tension fait chauffer les moteurs et raccourcit leur vie.

Dans tous les cas, le circuit doit se trouver derrière un interrupteur différentiel 30 mA. C'est ce dispositif, et lui seul, qui protège les personnes en cas de contact avec une masse mise accidentellement sous tension, situation autrement plus probable dehors, sur un sol humide et pieds parfois nus. Si votre tableau est ancien et ne comporte qu'un différentiel de tête 500 mA, la prise extérieure n'est pas envisageable en l'état : la mise à niveau du tableau vient d'abord. Un point utile si vous partez de loin : nos normes électriques à respecter font le tour de ce que la NF C 15-100 attend d'une installation domestique.

04 Traverser le mur sans faire entrer l'eau

La traversée est le point faible du montage. Un trou percé horizontalement, ou pire légèrement pentu vers l'intérieur, ramène l'eau de ruissellement à l'intérieur du mur par capillarité le long de la gaine. Le geste correct consiste à percer avec une pente de 2 à 3° vers l'extérieur : quelques millimètres de dénivelé sur la longueur du trou suffisent, il suffit d'incliner très légèrement le perforateur vers le haut en attaquant depuis l'intérieur.

Percez au diamètre du fourreau plus 3 à 5 mm : un ICTA de 20 mm demande une mèche de 25 mm. Sur un mur en parpaing ou en béton, un perforateur avec mèche longue passe sans difficulté ; sur pierre ou brique ancienne, avancez sans percussion au démarrage pour ne pas faire éclater le parement. Un trou de 25 mm ne fragilise en rien un mur, y compris porteur, tant qu'il ne recoupe pas un chaînage ou un linteau : évitez donc les 30 cm sous une ouverture et les angles de bâtiment.

Engagez le fourreau, laissez-le dépasser de 1 cm à l'extérieur, puis coupez-le au ras une fois le câble passé. Le mastic se pose ensuite en cordon continu entre le fourreau et la maçonnerie, côté extérieur, et se lisse au doigt savonneux. Un mastic élastomère MS polymère de façade tient mieux qu'une silicone sanitaire, qui se décolle en un ou deux hivers.

05 Poser et raccorder la prise, étape par étape

06 Étanchéité : les cinq points par où l'eau passe réellement

Les prises extérieures ne meurent presque jamais d'un défaut de l'appareillage lui-même. Elles meurent d'un montage négligé sur un de ces cinq points. Passez-les en revue avant de refermer, une fois pour toutes.

07 Prolonger l'installation vers le jardin

Une prise de façade suffit pour une terrasse, mais dès qu'il s'agit d'alimenter un abri, un portail motorisé ou un éclairage de fond de jardin, la logique change : on quitte le montage en apparent pour un câble enterré, avec ses propres règles de profondeur, de grillage avertisseur et de section calculée sur la longueur. Le sujet est traité en détail dans notre guide pour alimenter un abri de jardin, qui reprend les sections de câble en fonction de la distance.

Un dernier réflexe, une fois l'installation en service : si le différentiel déclenche à chaque fois que vous branchez un appareil dehors, ne le neutralisez surtout pas et ne le remplacez pas par un modèle moins sensible. Il fait exactement son travail. La méthode pour isoler la cause est la même qu'à l'intérieur, et elle est décrite dans notre article sur l'appareil qui fait sauter le différentiel.

08 Quand il faut passer la main à un professionnel

Trois situations sortent du cadre du bricolage. Les abords d'un bassin ou d'une piscine, d'abord : la réglementation y définit des volumes dans lesquels les prises sont interdites ou soumises à des conditions strictes, et l'appréciation de ces volumes demande une lecture précise du site. Un tableau électrique ancien, ensuite, dépourvu de différentiel 30 mA ou de conducteur de terre : la remise à niveau conditionne tout le reste et se traite en amont. Enfin, la recharge d'un véhicule électrique, qui relève d'un circuit et d'un dispositif dédiés, avec une obligation de qualification pour l'installateur au-delà d'une certaine puissance.

Dans tous les autres cas, la pose reste à votre portée. La règle qui résume ce chantier tient en une phrase : dehors, tout ce qui n'est pas explicitement conçu pour l'extérieur finit par prendre l'eau.

Questions fréquentes Ce que les lecteurs demandent le plus

Peut-on brancher une prise extérieure sur le circuit d'éclairage du jardin ?

Non. Un circuit d'éclairage est dimensionné pour des luminaires, souvent en 1,5 mm² protégé en 10 A, et les installations anciennes n'y comportent pas toujours de conducteur de terre. Une prise 16 A demande un circuit de prises avec terre, protégé par un disjoncteur adapté et un différentiel 30 mA. Le piquage sur l'éclairage provoque des déclenchements dès qu'un outil un peu puissant démarre.

Quelle différence concrète entre une prise IP44 et une prise IP55 ?

L'IP44 résiste aux projections d'eau venant de toutes les directions, l'IP55 résiste en plus aux jets d'eau à faible pression et à la poussière. En pratique, une IP44 convient sous un abri fermé sur trois côtés ou sous un débord de toit généreux. Dès que la pluie peut être rabattue par le vent sur la prise, ou que la façade est lavée au jet, il faut de l'IP55.

À quelle hauteur faut-il poser une prise extérieure ?

Comptez 1 m minimum au-dessus du sol fini, ce qui met la prise hors d'atteinte des rejaillissements de pluie sur un sol dur, de la neige accumulée et des chocs de tondeuse ou de brouette. Sur une façade recevant les eaux d'une descente pluviale ou en zone régulièrement enneigée, montez à 1,20 ou 1,30 m. Il n'y a pas de maximum tant que la prise reste accessible sans échelle.

Faut-il un disjoncteur dédié pour une prise extérieure ?

Ce n'est pas obligatoire si le circuit de prises existant n'est pas saturé et comporte bien une terre, mais c'est fortement recommandé. Un circuit dédié isole les défauts : un outil de jardin qui provoque une fuite ne coupe alors ni le réfrigérateur ni la box internet. Comptez un disjoncteur 16 A en 1,5 mm² ou 20 A en 2,5 mm², dans les deux cas derrière un différentiel 30 mA.

Combien de temps faut-il pour installer une prise extérieure sur une façade ?

Trois à quatre heures pour une prise raccordée sur un circuit existant proche, en comptant le percement, le passage du câble et les finitions d'étanchéité. Il faut compter une journée si vous créez un circuit dédié depuis le tableau, notamment à cause du cheminement du câble à l'intérieur et de la reprise éventuelle des plinthes ou des goulottes.

Peut-on poser une prise extérieure sur une façade isolée par l'extérieur ?

Oui, mais la fixation ne doit jamais reprendre son ancrage dans l'isolant, qui n'a aucune tenue mécanique. Il faut une platine ou des fixations traversantes ancrées dans le mur porteur, et un traitement soigné du percement pour ne pas créer un pont thermique ni percer la barrière à l'air. Sur une isolation récente sous garantie, vérifiez que le percement ne remet pas en cause la couverture.

Que faire si le différentiel saute dès qu'il pleut ?

C'est le signe d'une entrée d'eau, presque toujours au niveau du presse-étoupe, d'une entrée de câble non obturée ou de la traversée de mur. Coupez le circuit, ouvrez le boîtier et cherchez les traces d'humidité ou d'oxydation sur les bornes. Séchez, reprenez l'étanchéité point par point, et remplacez l'appareillage si le corps du boîtier est fissuré. Ne remplacez jamais le différentiel par un modèle moins sensible.
