Quelle section de câble pour une plaque de cuisson : 6 mm² ou 2,5 mm² ?
Une plaque de cuisson se raccorde sur un circuit spécialisé en câble de 6 mm² protégé par un disjoncteur de 32 A : c’est la règle par défaut, valable pour toutes les plaques à quatre foyers, induction comprise. Le 2,5 mm² protégé en 20 A n’est admis que pour les appareils de cuisson de faible puissance, typiquement sous 3 700 W. La plaque signalétique de l’appareil et la longueur du circuit tranchent le reste.
L’essentiel
9 min de lecture- Cas général : câble cuivre de 6 mm², disjoncteur ou coupe-circuit de 32 A, circuit spécialisé qui n’alimente que la plaque, sans aucun autre appareil dessus.
- Cas des appareils de faible puissance, souvent une plaque à deux foyers ou un domino sous 3 700 W : 2,5 mm² protégé en 20 A est couramment admis, à condition que la puissance indiquée sur la plaque signalétique le permette.
- Une plaque à induction quatre foyers annonce fréquemment 7 000 à 7 400 W, soit environ 32 A sous 230 V : c’est cette valeur maximale, et non la puissance réellement utilisée au quotidien, qui dimensionne le circuit.
- Le circuit cuisson doit être protégé par un dispositif différentiel de 30 mA de type A, et non par un simple type AC.
- Au-delà d’une trentaine de mètres de câble en 6 mm², la chute de tension approche la limite de 5 % : il faut alors passer à la section supérieure.
- Un câble de 1,5 mm² ou une prise 16 A ordinaire ne conviennent jamais pour une plaque de cuisson, même en apparence : c’est la cause classique de l’échauffement de la boîte de raccordement.
Outils
- vérificateur d’absence de tension (VAT) et pince coupante
- pince à dénuder et pince à sertir les embouts
- tournevis d’électricien isolés 1 000 V
- aiguille de tirage pour les gaines
- perceuse et scie cloche pour la boîte d’encastrement
- multimètre pour le contrôle de continuité de la terre
Fournitures
- câble rigide 3G6 mm² (R2V) ou trois conducteurs H07V-U de 6 mm² sous gaine ICTA
- gaine ICTA de diamètre 25 mm minimum pour du 6 mm²
- boîte de connexion pour plaque de cuisson, calibrée 32 A
- disjoncteur 32 A courbe C au tableau
- embouts de câblage de 6 mm²
- colliers de fixation et étiquettes de repérage du tableau
Résultat attendu Un circuit spécialisé dimensionné pour la puissance réelle de la plaque, protégé au bon calibre et raccordé sans échauffement ni chute de tension excessive.
Au sommaire (8 sections)
- Ce qui détermine la section : la puissance maximale, pas l’usage habituel
- Les sections normalisées et le calibre de protection associé
- Pourquoi la plaque exige un circuit qui lui est réservé
- 6 mm² ou 2,5 mm² : comment trancher pour votre plaque
- Longueur du circuit et chute de tension : le second critère
- Triphasé, domino, plaque à deux foyers : les cas particuliers
- Poser la ligne proprement : gaine, couleurs, raccordement
- Ce que vous pouvez faire, et où s’arrête le bricolage
Ce qui détermine la section : la puissance maximale, pas l’usage habituel
La section d’un câble se choisit sur une seule grandeur : le courant maximal que le circuit peut avoir à transporter, exprimé en ampères. Ce courant se déduit de la puissance de l’appareil. Sous 230 V en monophasé, on divise simplement les watts par 230. Une plaque annoncée à 7 400 W appelle donc environ 32 A, et une plaque à deux foyers de 3 500 W environ 15 A.
L’erreur la plus répandue consiste à raisonner sur l’usage réel. On se dit qu’on n’utilise jamais les quatre foyers à pleine puissance en même temps, donc qu’un câble plus fin suffirait. C’est faux du point de vue de la sécurité : le circuit doit encaisser le cas le plus défavorable, celui du dimanche midi où tout tourne à fond avec la fonction booster enclenchée. Le disjoncteur protège le câble, pas l’appareil, et un câble sous-dimensionné chauffe bien avant que la protection ne coupe.
La valeur à retenir se lit sur la plaque signalétique de l’appareil, sous le bandeau ou au dos, et dans la notice au chapitre du raccordement électrique. C’est la puissance totale maximale, parfois notée « puissance connectée » ou « puissance de raccordement ». Ne vous fiez pas à la somme des puissances des foyers affichée sur l’emballage : beaucoup de plaques à induction sont bridées par un gestionnaire interne à une valeur inférieure au total théorique.
Les trois valeurs à retenir pour une plaque de cuisson
- 6 mm² / 32 A
- le couple de référence pour une plaque quatre foyers Câble cuivre en monophasé 230 V, sur un circuit qui n’alimente que la plaque.
- 7 000 à 7 400 W
- puissance maximale annoncée d’une plaque à induction courante Soit 30 à 32 A sous 230 V. Vérifiez toujours la plaque signalétique de votre modèle.
- 5 %
- chute de tension maximale admise sur un circuit de puissance Ordre de grandeur réglementaire pour les usages autres que l’éclairage, limité à 3 %.
Les sections normalisées et le calibre de protection associé
En installation domestique, on ne choisit pas une section au hasard : quelques valeurs normalisées couvrent tous les usages, chacune associée à un calibre maximal de protection. Cette correspondance est le socle de toute installation, et elle vaut pour l’ensemble des circuits, pas seulement pour la cuisson.
| Section | Disjoncteur maximal | Usages courants |
|---|---|---|
| 1,5 mm² | 16 A | Éclairage, circuits de prises limités, volets roulants |
| 2,5 mm² | 20 A | Prises de courant, lave-linge, lave-vaisselle, four encastré, appareil de cuisson de faible puissance |
| 4 mm² | 25 A | Circuit spécialisé sur grande longueur, chauffe-eau de forte puissance |
| 6 mm² | 32 A | Plaque de cuisson, cuisinière, circuit spécialisé de forte puissance |
| 10 mm² | 40 à 50 A | Alimentation d’un tableau divisionnaire, borne de recharge de véhicule |
Valeurs pour du conducteur cuivre en installation domestique classique. L’aluminium, les câbles enterrés, les longueurs importantes ou les regroupements de circuits dans une même gaine imposent des corrections à la hausse.
Le raisonnement se lit dans les deux sens. Un câble de 6 mm² accepte au maximum une protection de 32 A ; inversement, un disjoncteur de 32 A ne doit jamais protéger un câble de section inférieure à 6 mm². Poser un disjoncteur de 32 A sur du 2,5 mm² revient à supprimer la protection : le câble atteindra sa température critique avant que le disjoncteur ne réagisse. Les grands principes de dimensionnement d’une installation sont détaillés dans notre guide sur les normes électriques à respecter.
Pourquoi la plaque exige un circuit qui lui est réservé
La plaque de cuisson fait partie des appareils qui doivent disposer d’un circuit spécialisé, c’est-à-dire d’une ligne partant directement du tableau et n’alimentant rien d’autre. Le four, le lave-linge, le lave-vaisselle et le congélateur relèvent du même principe. La raison est double : ces appareils appellent une puissance importante en continu, et leur mise hors service ne doit pas priver de courant le reste de la cuisine.
Concrètement, cela interdit trois montages qu’on rencontre encore souvent en rénovation. On ne branche pas la plaque sur le circuit des prises du plan de travail. On ne repique pas le four sur la ligne de la plaque, même si le câble est en 6 mm² et paraît largement dimensionné : deux appareils de cuisson sur une même protection de 32 A, c’est un déclenchement assuré et une non-conformité. On ne branche pas non plus une plaque encastrée sur une prise ordinaire de 16 A avec une fiche du commerce.
Le circuit cuisson doit par ailleurs se trouver sous un dispositif différentiel de 30 mA de type A, et non de type AC. Le type A détecte les courants de défaut à composante continue que génèrent les électroniques de puissance, très présentes dans les plaques à induction. C’est une exigence de la norme au même titre que pour le lave-linge, et elle est régulièrement oubliée lors du remplacement d’une plaque vitrocéramique par une induction.
6 mm² ou 2,5 mm² : comment trancher pour votre plaque
Les deux configurations admises en monophasé
6 mm² protégé en 32 A
Le montage de référence, sans condition de puissance
- Couvre toutes les plaques du marché, induction quatre foyers comprise
- Aucune vérification de puissance à refaire lors d’un futur remplacement
- Marge confortable sur la chute de tension jusqu’à 30 m environ
- Valorise le logement : un circuit conforme se voit au diagnostic
- Câble plus rigide, plus difficile à tirer dans une gaine existante
- Gaine ICTA de 25 mm minimum, encombrante en rénovation
- Fournitures un peu plus chères, de l’ordre de 2 à 3 € le mètre
À choisir si Le choix par défaut. Dès qu’il y a un doute sur la puissance de la plaque ou sur celle du remplaçant dans dix ans, c’est cette configuration qu’il faut poser.
2,5 mm² protégé en 20 A
Réservé aux appareils de cuisson de faible puissance
- Suffisant pour un domino, une plaque à deux foyers ou une table de faible puissance
- Câble souple à tirer, compatible avec une gaine de 20 mm
- Solution réaliste dans un studio ou une cuisine d’appoint
- Conditionné à la puissance indiquée sur la plaque signalétique, souvent sous 3 700 W
- Bloque tout remplacement futur par une plaque quatre foyers
- Marge de chute de tension nettement plus étroite au-delà de 20 m
À choisir si Acceptable si et seulement si la puissance de l’appareil le permet, et en acceptant que le circuit soit à refaire le jour où la plaque change.
En rénovation d’une cuisine complète, posez du 6 mm² même si la plaque du moment est modeste : le surcoût est de quelques dizaines d’euros, alors que rouvrir une saignée derrière un meuble de cuisine posé coûte une journée de travail.
Longueur du circuit et chute de tension : le second critère
La section ne dépend pas que du courant. Sur une longue distance, la résistance du conducteur fait perdre de la tension entre le tableau et l’appareil. La règle courante limite cette perte à 5 % pour les circuits de puissance et à 3 % pour l’éclairage, soit environ 11,5 V et 6,9 V sous 230 V. Au-delà, la plaque chauffe moins vite, l’électronique supporte mal, et le câble dissipe l’énergie perdue en chaleur.
Le calcul est simple : la chute de tension vaut deux fois la résistivité du cuivre, environ 0,023 ohm par millimètre carré et par mètre à chaud, multipliée par la longueur en mètres et par le courant, le tout divisé par la section. Le facteur deux correspond à l’aller et au retour par le neutre.
| Longueur de câble | 6 mm² sous 32 A | 2,5 mm² sous 20 A |
|---|---|---|
| 10 m | 2,5 V, soit 1,1 % | 3,7 V, soit 1,6 % |
| 20 m | 4,9 V, soit 2,1 % | 7,4 V, soit 3,2 % |
| 30 m | 7,4 V, soit 3,2 % | 11,0 V, soit 4,8 % |
| 40 m | 9,8 V, soit 4,3 % | 14,7 V, soit 6,4 %, au-delà de la limite |
| 50 m | 12,3 V, soit 5,3 %, au-delà de la limite | Configuration à écarter |
Valeurs calculées pour du cuivre à température de service, appareil à pleine charge. Elles supposent la longueur développée réelle du câble, gaines et remontées comprises, et non la distance à vol d’oiseau.
En pratique, la question ne se pose que dans les maisons où le tableau est éloigné de la cuisine, typiquement dans un garage ou une buanderie à l’autre bout du logement. Mesurez la longueur développée en suivant le cheminement réel : les remontées verticales, les contournements de gaine technique et les boucles de réserve ajoutent facilement un tiers à la distance apparente. Passé 35 à 40 m en 6 mm², prévoyez du 10 mm² et une protection adaptée.
Triphasé, domino, plaque à deux foyers : les cas particuliers
Une minorité de logements, surtout des maisons anciennes et certaines installations rurales, dispose encore d’un abonnement triphasé. La puissance de la plaque s’y répartit sur deux ou trois phases, et le courant par conducteur chute d’autant : on raccorde alors couramment en cinq conducteurs de 2,5 mm² protégés en 20 A. Le branchement se fait en respectant le schéma de la notice, en déplaçant les barrettes de pontage du bornier de la plaque, c’est précisément l’étape où une erreur détruit l’appareil.
- Domino ou plaque à un ou deux foyers, sous 3 700 W : 2,5 mm² protégé en 20 A, sur un circuit spécialisé malgré tout.
- Plaque à trois ou quatre foyers, vitrocéramique ou induction, en monophasé : 6 mm² protégé en 32 A.
- Plaque de forte puissance au-delà de 7 400 W, ou table de grande largeur : vérifiez la notice, un raccordement en deux circuits ou en triphasé peut être imposé.
- Installation en triphasé : suivez impérativement le schéma de la notice pour la position des barrettes de pontage, un pontage laissé en place en triphasé met 400 V sur un élément prévu pour 230 V.
- Cuisinière posée avec four intégré : la puissance cumulée dépasse souvent 7 000 W, le 6 mm² en 32 A s’impose.
- Plaque installée sur un îlot central : anticipez le passage du câble dans la chape ou le plancher avant la pose du meuble, la reprise après coup est très coûteuse.
Poser la ligne proprement : gaine, couleurs, raccordement
De la protection au tableau jusqu’à la boîte de connexion
-
Coupez et vérifiez l’absence de tension
Coupez le disjoncteur général, puis contrôlez au vérificateur d’absence de tension sur les bornes concernées. Un disjoncteur en position basse n’est pas une preuve : les erreurs de repérage de tableau sont fréquentes.
Testez d’abord votre VAT sur un circuit que vous savez sous tension, pour confirmer qu’il fonctionne.
-
Prévoyez l’emplacement du disjoncteur au tableau
Il faut un module libre sur une rangée protégée par un différentiel 30 mA de type A. Si toutes les rangées sont en type AC, l’ajout d’un interrupteur différentiel de type A est un préalable au raccordement.
Profitez de l’ouverture du tableau pour réétiqueter les circuits : le repérage est presque toujours incomplet.
-
Tirez la gaine avant de passer le câble
Posez une gaine ICTA de 25 mm minimum pour du 6 mm², fixée tous les 30 cm environ, avec des courbes larges. Passez ensuite le câble à l’aiguille, sans forcer.
Laissez une seconde aiguille dans la gaine après le tirage : elle servira lors d’une reprise ultérieure.
-
Respectez les couleurs de conducteurs
Le vert-jaune est strictement réservé à la terre, le bleu au neutre, et la phase prend une autre couleur, généralement le rouge ou le marron. En triphasé, les trois phases prennent des couleurs distinctes du bleu et du vert-jaune.
Aucune exception, aucun repérage adhésif de fortune : la couleur est la seule information dont disposera le prochain intervenant.
-
Raccordez côté boîte de connexion

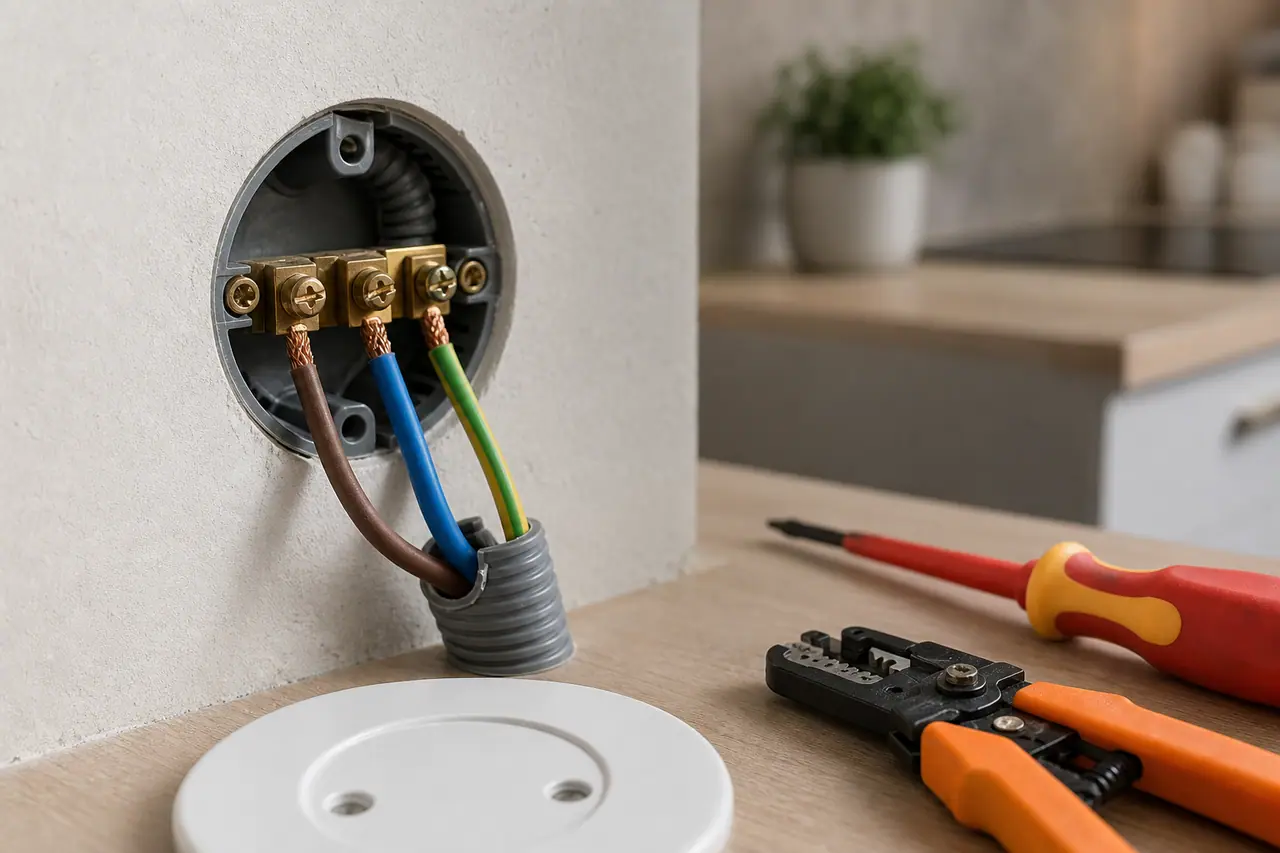

La plaque se raccorde sur une boîte de connexion murale calibrée, posée à proximité mais hors de l’aplomb direct de la plaque, accessible sans démonter le meuble. Serrez fermement, un conducteur de 6 mm² mal serré est le premier point chaud du circuit.
Sertissez un embout sur les conducteurs souples ; sur du rigide, vérifiez qu’aucun brin de cuivre ne dépasse de la borne.
-
Raccordez côté tableau et contrôlez
Branchez sur le disjoncteur de 32 A, remettez sous tension, puis vérifiez la continuité de la terre et le bon déclenchement du différentiel avec son bouton test.
Faites monter la plaque en pleine puissance quelques minutes, puis touchez la boîte de connexion : elle doit rester froide.
Ce que vous pouvez faire, et où s’arrête le bricolage
Remplacer une plaque par un modèle équivalent sur un circuit existant, contrôlé et conforme, reste à la portée d’un particulier soigneux, hors tension et avec les bons outils. La liste des interventions raisonnables est détaillée dans notre article sur les travaux électriques réalisables soi-même, et la pose de l’appareil lui-même dans le plan de travail est traitée dans le guide d’installation d’une plaque de cuisson.
En revanche, créer une ligne neuve depuis le tableau, ajouter un différentiel, intervenir sur un tableau ancien sans terre, ou traiter un raccordement triphasé sortent du cadre du bricolage courant. Ces travaux touchent à la protection des personnes et engagent la conformité de l’installation, exigée en cas de vente, de location ou de sinistre. Faites-les réaliser ou au minimum contrôler par un électricien.
Le contrôle avant de remettre sous tension
Questions fréquentes Ce que les lecteurs demandent le plus
Quelle section de câble pour une plaque à induction 4 foyers ?
Du 6 mm² en cuivre, protégé par un disjoncteur de 32 A, sur un circuit spécialisé. Une plaque à induction quatre foyers annonce couramment 7 000 à 7 400 W, soit environ 32 A sous 230 V. Même si les foyers ne fonctionnent jamais tous à pleine puissance en même temps, c’est bien la puissance maximale portée sur la plaque signalétique qui détermine la section du conducteur.
Peut-on brancher une plaque de cuisson en 2,5 mm² ?
Uniquement pour un appareil de cuisson de faible puissance, typiquement un domino ou une plaque à deux foyers restant sous 3 700 W, avec une protection de 20 A. Vérifiez la puissance de raccordement sur la plaque signalétique avant de décider. Pour une plaque à trois ou quatre foyers, le 2,5 mm² est insuffisant et provoque un échauffement du câble et des bornes.
Quel disjoncteur pour une plaque de cuisson ?
Un disjoncteur de 32 A courbe C dans le cas général, associé à un câble de 6 mm². Pour un appareil de faible puissance en 2,5 mm², un disjoncteur de 20 A. Dans les deux cas, la rangée doit être protégée par un dispositif différentiel de 30 mA de type A, indispensable avec l’électronique de puissance d’une plaque à induction.
Faut-il un circuit dédié pour une plaque de cuisson ?
Oui. La plaque de cuisson fait partie des appareils qui doivent disposer d’un circuit spécialisé partant directement du tableau et n’alimentant rien d’autre. Il est notamment interdit d’y repiquer le four, même si le câble semble largement dimensionné, ou de brancher la plaque sur le circuit des prises du plan de travail.
Peut-on brancher une plaque de cuisson sur une prise normale ?
Non pour une plaque encastrée à trois ou quatre foyers : une prise domestique de 16 A ne supporte pas les 30 à 32 A appelés, et la fiche s’échauffe jusqu’au point de fusion. Seuls certains appareils de cuisson posés, de faible puissance et livrés avec un cordon et une fiche par le fabricant, se branchent sur une prise, dans la limite de puissance indiquée par la notice.
Quelle longueur de câble maximale pour un circuit de plaque en 6 mm² ?
Au-delà d’environ 35 à 40 m de longueur développée, la chute de tension approche la limite de 5 % admise pour un circuit de puissance, et il faut passer au 10 mm². Mesurez la longueur réelle du cheminement, gaines, remontées verticales et contournements compris : elle dépasse souvent d’un tiers la distance apparente entre le tableau et la cuisine.
Comment savoir quelle est la section du câble déjà en place ?
Hors tension et après vérification au VAT, dénudez légèrement un conducteur et mesurez son diamètre de cuivre : environ 1,8 mm pour du 2,5 mm² et 2,8 mm pour du 6 mm². La section est souvent aussi imprimée sur la gaine du câble. En cas de doute, ou si l’installation est ancienne et dépourvue de terre, faites contrôler la ligne par un électricien avant de brancher un appareil de forte puissance.
