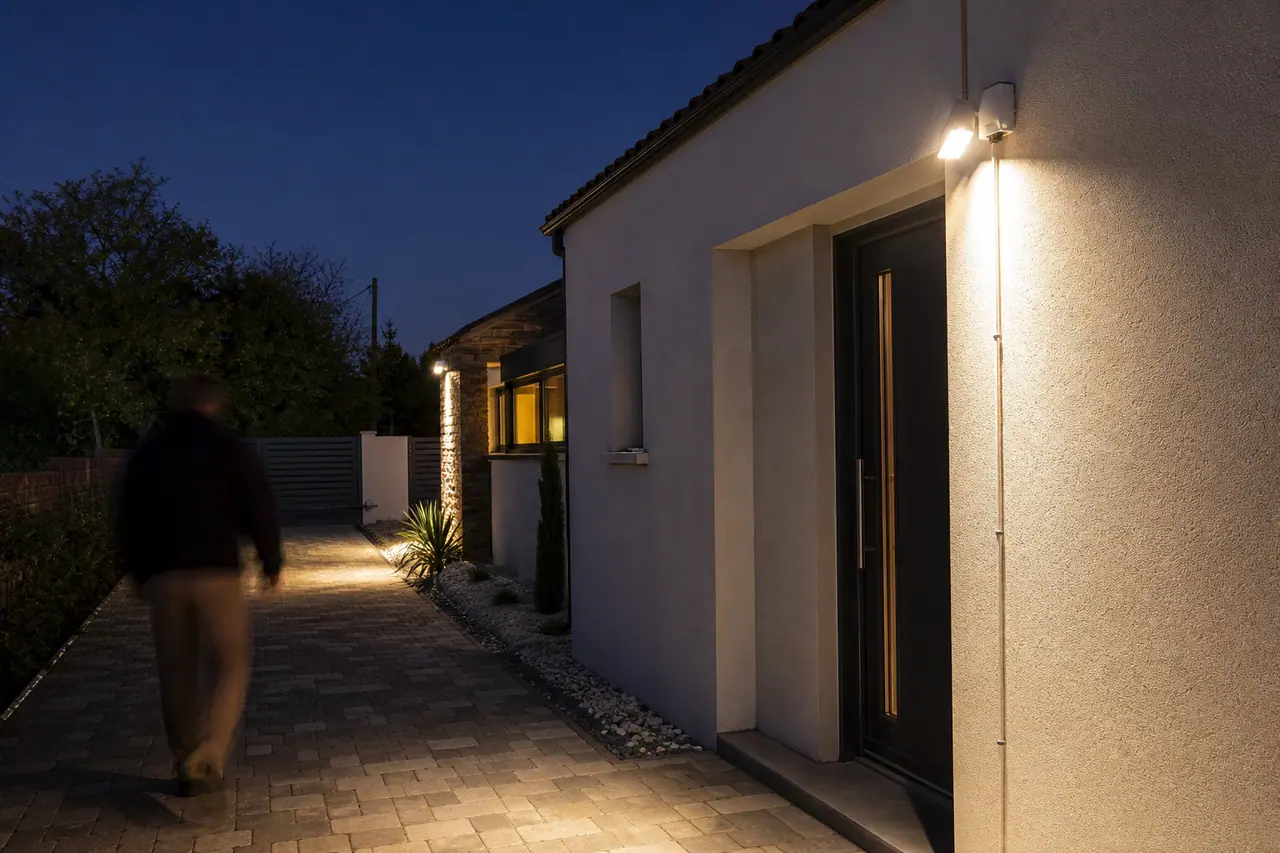

Installer un détecteur de mouvement extérieur avec éclairage
Un détecteur de mouvement extérieur se pose entre 2 et 2,4 m de hauteur, orienté pour balayer la zone de passage sans viser une route ou un jardin voisin, et se raccorde comme un simple point lumineux en aval de l'interrupteur existant, coupé au disjoncteur avant toute manipulation. Les trois réglages qui font la différence entre une installation utile et une lampe qui s'allume toute la nuit sont la portée, la sensibilité au crépuscule (lux) et la temporisation d'extinction, à ajuster sur plusieurs soirs plutôt qu'en une seule fois.
L’essentiel
5 min de lecture- Hauteur de pose optimale entre 2 et 2,4 m : plus bas, la portée de détection recule ; plus haut, l'angle rate les mouvements proches du sol.
- Indice de protection IP44 minimum obligatoire en extérieur, IP65 recommandé en zone exposée à la pluie battante.
- Le réglage du seuil de luminosité (lux) commande le déclenchement uniquement à la tombée du jour : mal réglé, le détecteur s'active en plein jour ou jamais la nuit.
- La temporisation se règle entre 10 secondes et plusieurs minutes : trop courte, la lumière clignote au moindre passage ; trop longue, elle consomme inutilement.
- Un angle de détection mal orienté vers une route ou un jardin voisin déclenche l'éclairage en continu et peut générer une gêne pour le voisinage.
- Coupure du disjoncteur du circuit concerné avant toute intervention, et vérification de l'absence de tension avant de dénuder le moindre fil.
Outils
- tournevis plat et cruciforme isolés
- pince à dénuder
- détecteur de tension sans contact
- perceuse avec forets à béton ou à bois selon le support
- niveau à bulle
- escabeau stable
Fournitures
- détecteur de mouvement avec ou sans projecteur intégré, indice IP44 minimum
- chevilles et vis adaptées au support (parpaing, brique, bois)
- domino ou bornier automatique pour le raccordement
- silicone ou mastic pour l'étanchéité du passage de câble
- gaine ICTA si le câble chemine en apparent
Résultat attendu Un éclairage extérieur qui s'allume uniquement au passage utile, à la tombée du jour, sans éclairer en continu ni déclencher au moindre courant d'air ou passage de chat.
Un détecteur de mouvement extérieur mal réglé devient vite une nuisance plutôt qu'un service : lumière qui reste allumée toute la nuit, déclenchement au passage d'un chat, ou au contraire absence totale de réaction à l'approche d'une personne. La pose électrique elle-même est simple, souvent plus simple qu'un remplacement d'interrupteur classique ; ce sont les réglages qui déterminent si l'installation rend service ou agace.
Où poser le détecteur
La hauteur de pose conditionne directement la portée de détection. Entre 2 et 2,4 m, le capteur infrarouge couvre une zone équilibrée entre le sol proche et la distance ; en dessous de 1,8 m, la portée recule sensiblement et le détecteur devient sensible aux petits animaux qui passent juste devant ; au-dessus de 2,5 m, l'angle rate souvent les mouvements au ras du sol, notamment ceux d'un piéton qui approche de face plutôt que de traverser le champ latéralement.
L'orientation compte autant que la hauteur. Un détecteur qui balaie latéralement un passage, allée, entrée, portail, détecte mieux qu'un détecteur pointé droit vers une zone de passage frontal, l'infrarouge captant plus efficacement un déplacement transversal qu'une approche directe. Évitez de viser une route, un trottoir public ou le jardin d'un voisin : au-delà de la gêne, un éclairage qui se déclenche au passage de chaque voiture ou piéton extérieur à la propriété perd tout intérêt et use l'ampoule pour rien.
| Emplacement | Indice minimum | Ce qu'il couvre |
|---|---|---|
| Sous auvent ou débord de toit protégé | IP44 | Projections d'eau dans toutes les directions |
| Façade exposée aux intempéries | IP54 | Projections d'eau et poussières |
| Zone très exposée, pluie battante, bord de mer | IP65 | Jets d'eau et étanchéité renforcée aux poussières |
L'indice figure toujours sur l'emballage sous la forme IPxx : le premier chiffre concerne les poussières, le second l'eau.
Couper le circuit avant toute intervention
Poser et raccorder le détecteur
De la dépose de l'ancien point lumineux au réglage
-
Couper le circuit et déposer l'existant
Coupez le disjoncteur, vérifiez l'absence de tension, puis déposez l'ancien luminaire ou le boîtier vide en repérant la phase, le neutre et la terre.
Photographiez le câblage existant avant de tout débrancher : ce repère évite les hésitations au remontage.
-
Fixer le support
Percez et chevillez le support du détecteur au mur, en vérifiant l'aplomb au niveau à bulle pour que l'orientation future ne parte pas d'un support de travers.
Sur une façade enduite récente, laissez sécher un point de colle ou de silicone avant de visser si l'enduit semble encore friable.
-
Raccorder les conducteurs
Raccordez phase, neutre et terre du détecteur aux conducteurs existants avec des dominos ou un bornier automatique, en respectant le sens indiqué sur le boîtier du détecteur.
Un bornier automatique à levier facilite grandement le travail en hauteur sur un escabeau, comparé à des dominos à visser.
-
Étanchéifier le passage de câble
Appliquez un cordon de silicone ou de mastic autour de l'entrée de câble dans le boîtier pour empêcher l'eau de ruissellement de s'infiltrer le long du fil.
Une goutte formée en U sur le câble, juste avant l'entrée du boîtier, fait naturellement décrocher l'eau de ruissellement avant qu'elle n'atteigne le presse-étoupe.
-
Refermer et remettre sous tension
Refermez le boîtier en vérifiant que le joint d'étanchéité est bien en place, puis réarmez le disjoncteur et testez un premier déclenchement manuel si le modèle le permet.
Certains détecteurs ont un mode test qui réduit la temporisation à quelques secondes pour vérifier rapidement les réglages sans attendre la nuit tombée.
-
Régler portée, luminosité et temporisation
Ajustez les trois molettes ou réglages du détecteur, portée, seuil lux, durée d'allumage, puis observez le comportement réel sur plusieurs soirs avant d'affiner.
Réglez un soir, observez le lendemain, corrigez le soir suivant : un réglage figé du premier coup rate presque toujours la cible.
Les trois réglages qui changent tout
Les repères de réglage
- 2 à 2,4 m
- hauteur de pose recommandée compromis entre portée et détection au sol
- 10 s à 10 min
- plage de temporisation courante à ajuster selon l'usage réel du passage
- IP44
- indice de protection minimum en extérieur IP65 en zone très exposée
Le réglage de portée détermine la distance jusqu'à laquelle le capteur détecte un mouvement, généralement réglable de 3 à 12 m selon les modèles. Une portée trop large capte les passages sur le trottoir ou chez le voisin ; une portée trop courte laisse un visiteur approcher plusieurs mètres avant que la lumière ne s'allume, ce qui réduit l'intérêt sécuritaire du dispositif.
Le seuil de luminosité, exprimé en lux, commande à partir de quelle obscurité le détecteur devient actif : un réglage trop sensible déclenche encore l'éclairage tôt en après-midi par temps couvert, un réglage trop strict n'active rien avant la nuit complètement tombée. La position médiane du réglage constitue un bon point de départ, à affiner selon la luminosité réelle du lieu, un mur exposé plein sud n'a pas les mêmes besoins qu'un recoin déjà ombragé toute la journée.
La temporisation fixe la durée d'allumage après la dernière détection. Une durée courte, autour de 10 à 30 secondes, convient à un passage rapide comme une allée piétonne ; une durée plus longue, 2 à 5 minutes, se justifie devant un accès où l'on reste le temps de chercher ses clés ou de décharger des courses. Une temporisation trop courte donne une impression de clignotement désagréable à chaque nouveau mouvement détecté pendant que la lumière est encore allumée.
Détecteur autonome ou circuit dédié avec projecteur
Deux façons d'équiper une zone extérieure
Détecteur avec ampoule intégrée
Bloc unique, installation directe
- Un seul boîtier à poser, raccordement simple sur un point lumineux existant
- Coût d'entrée faible, 20 à 60 € pour un modèle correct
- Suffisant pour éclairer une entrée ou un accès secondaire
- Puissance d'éclairage limitée par la taille du boîtier
- Remplacement de l'ampoule parfois complexe selon le modèle
- Angle de projection fixe, lié à l'orientation du boîtier complet
À choisir si Le bon choix pour une entrée, un garage ou un accès secondaire.
Détecteur séparé + projecteur
Capteur et éclairage indépendants
- Puissance d'éclairage nettement supérieure, adaptée à une grande cour
- Orientation du projecteur indépendante de celle du capteur de mouvement
- Peut piloter plusieurs projecteurs depuis un seul détecteur
- Deux éléments à poser et à câbler, chantier plus long
- Coût plus élevé, 60 à 150 € selon la puissance du projecteur
- Câblage entre détecteur et projecteur à prévoir si les deux ne sont pas au même endroit
À choisir si Pertinent pour une grande façade, une cour ou un accès de garage large.
Sur une entrée classique de maison individuelle, le détecteur à ampoule intégrée couvre l'usage courant sans complexité de pose. Le système séparé se justifie dès que la zone à éclairer dépasse la portée d'un seul boîtier, ou que l'angle idéal du projecteur diffère de celui du capteur.
Poursuivre le circuit extérieur
Un détecteur de mouvement se raccorde souvent au même circuit qu'une prise extérieure étanche installée sur une façade, et gagne à être pensé en même temps qu'un projet plus large d'éclairage de terrasse ou de garage. Vérifiez que le calibre du fusible ou du disjoncteur du circuit concerné reste cohérent avec la puissance ajoutée avant de multiplier les points lumineux sur la même ligne.
Questions fréquentes Ce que les lecteurs demandent le plus
À quelle hauteur installer un détecteur de mouvement extérieur ?
Entre 2 et 2,4 m offre le meilleur compromis entre portée de détection et couverture des mouvements proches du sol. En dessous de 1,8 m, la portée recule et le détecteur devient plus sensible aux petits animaux ; au-dessus de 2,5 m, il rate souvent les mouvements d'une personne qui approche de face plutôt que de traverser latéralement le champ de détection.
Pourquoi mon détecteur de mouvement s'allume-t-il en plein jour ?
Le réglage du seuil de luminosité (lux) est trop sensible : il commande le déclenchement dès qu'un certain niveau d'obscurité est atteint, et un réglage mal ajusté peut réagir dès un ciel couvert en après-midi. Tournez la molette de réglage lux vers une position moins sensible, puis observez le comportement réel sur un ou deux jours avant d'ajuster à nouveau.
Comment régler la durée d'allumage d'un détecteur de mouvement ?
La temporisation se règle généralement entre 10 secondes et plusieurs minutes selon les modèles. Une courte durée, 10 à 30 secondes, convient à un simple passage comme une allée piétonne. Une durée plus longue, 2 à 5 minutes, se justifie devant un accès où l'on reste le temps de chercher ses clés. Testez sur plusieurs soirs plutôt que de figer le réglage dès la première utilisation.
Quel indice de protection choisir pour un détecteur extérieur ?
IP44 constitue le minimum pour toute installation extérieure, suffisant sous un auvent ou un débord de toit qui protège des projections directes. En zone très exposée à la pluie battante, préférez un indice IP65, plus étanche. L'indice figure toujours sur l'emballage sous forme IPxx, le second chiffre concernant la protection contre l'eau.
Peut-on installer un détecteur de mouvement soi-même ?
Oui, la pose reste comparable à celle de tout point lumineux extérieur : couper le disjoncteur du circuit concerné, vérifier l'absence de tension, fixer le support, raccorder phase, neutre et terre, puis étanchéifier le passage de câble. C'est un chantier accessible à qui a déjà remplacé un luminaire, à condition de respecter scrupuleusement la coupure de courant avant toute manipulation.
Comment éviter que le détecteur se déclenche à cause du voisinage ?
Réduisez le réglage de portée pour que le champ de détection s'arrête avant la limite de propriété, et réorientez le capteur pour qu'il balaie la zone de passage utile plutôt qu'une route, un trottoir ou le jardin voisin. Un détecteur qui vise un axe de circulation extérieur à la propriété se déclenche en continu et perd tout intérêt pratique.
