Installer un interrupteur crépusculaire
Un interrupteur crépusculaire allume automatiquement un éclairage extérieur dès que la luminosité ambiante descend sous un seuil réglable, puis l'éteint au retour du jour, sans dépendre d'un mouvement détecté comme un détecteur de présence. La cellule photosensible se pose en tête de circuit, à un emplacement exposé à la lumière naturelle mais protégé de tout éclairage artificiel voisin qui fausserait la mesure, un point souvent négligé qui explique la plupart des déclenchements incohérents une fois l'appareil posé.
L’essentiel
4 min de lecture- Un interrupteur crépusculaire réagit uniquement au niveau de luminosité ambiante, contrairement à un détecteur de présence qui réagit au mouvement.
- La cellule photosensible doit être exposée à la lumière naturelle mais protégée de tout éclairage artificiel proche, qui fausserait la mesure du seuil.
- Le réglage du seuil de déclenchement se fait généralement par une molette graduée en lux, à ajuster progressivement sur plusieurs jours d'usage réel.
- L'appareil se pose en tête du circuit d'éclairage qu'il commande, pas à l'emplacement d'un simple interrupteur mural comme une minuterie classique.
- Une orientation plein sud ou trop exposée à un lampadaire public retarde ou empêche le déclenchement correct, même avec un réglage de seuil approprié.
- Coupure du disjoncteur du circuit concerné et vérification de l'absence de tension avant toute intervention sur le câblage existant.
Outils
- tournevis plat et cruciforme isolés
- pince à dénuder
- détecteur de tension sans contact
- tournevis testeur
- perceuse si la cellule se pose en saillie à un endroit distinct
Fournitures
- interrupteur crépusculaire avec cellule intégrée ou déportée
- dominos ou bornier automatique pour le raccordement
- gaine de protection si la cellule déportée nécessite un câblage extérieur
Résultat attendu Un éclairage extérieur qui s'allume automatiquement à la tombée du jour et s'éteint au lever du soleil, sans intervention manuelle ni minuterie à régler selon la saison.
Au sommaire (6 sections)
L'interrupteur crépusculaire répond à un besoin précis : allumer un éclairage extérieur dès que la nuit tombe, sans dépendre d'une programmation horaire qui devrait être ajustée à chaque changement de saison. Contrairement à une minuterie ou un détecteur de mouvement, il ne réagit qu'à un seul paramètre, le niveau de luminosité ambiante, ce qui en fait un choix simple pour un éclairage de façade, de portail ou de jardin allumé toute la nuit.
Crépusculaire, minuterie ou détecteur de mouvement
| Système | Déclenchement | Usage adapté |
|---|---|---|
| Interrupteur crépusculaire | Niveau de luminosité ambiante | Éclairage permanent toute la nuit, façade ou jardin |
| Minuterie programmable | Horaire fixe défini à l'avance | Usage prévisible à heure constante, sans lien avec la saison |
| Détecteur de mouvement | Présence détectée dans une zone | Éclairage ponctuel au passage, allée ou entrée |
Certains appareils combinent crépusculaire et détection de mouvement : l'éclairage ne s'active sur mouvement que si la nuit est déjà tombée, ce qui évite un déclenchement inutile en plein jour.
Choisir l'emplacement de la cellule photosensible
L'emplacement de la cellule conditionne entièrement la fiabilité du système. Elle doit rester exposée à la lumière du ciel pour mesurer correctement la luminosité ambiante, sans être orientée vers une source artificielle proche, un lampadaire public, une autre lampe extérieure du logement, ou même un reflet de fenêtre éclairée, qui la maintiendrait constamment dans une mesure faussée et retarderait ou empêcherait le déclenchement attendu.
Installer l'interrupteur crépusculaire
De la pose de l'appareil au premier réglage
-
Couper le circuit et repérer le câblage
Coupez le disjoncteur, vérifiez l'absence de tension, puis identifiez la phase, le neutre et la terre du circuit d'éclairage à commander.
Photographiez le câblage existant avant toute manipulation, un repère utile si l'appareil neuf a un schéma légèrement différent.
-
Fixer le boîtier de l'interrupteur
Positionnez le boîtier de l'interrupteur crépusculaire à l'emplacement prévu, généralement en tête du circuit près du tableau ou du point d'alimentation.
Un boîtier étanche IP44 minimum reste indispensable si l'appareil se pose en extérieur, même sous un léger abri.
-
Raccorder selon le schéma du fabricant
Connectez phase, neutre et sortie vers l'éclairage selon le schéma fourni, en respectant scrupuleusement chaque borne indiquée.
Un bornier automatique à levier accélère le raccordement et limite les faux contacts par rapport à des dominos vissés.
-
Positionner la cellule photosensible
Orientez la cellule, intégrée ou déportée selon le modèle, vers le ciel ou une zone sombre, à l'écart de tout éclairage artificiel proche.

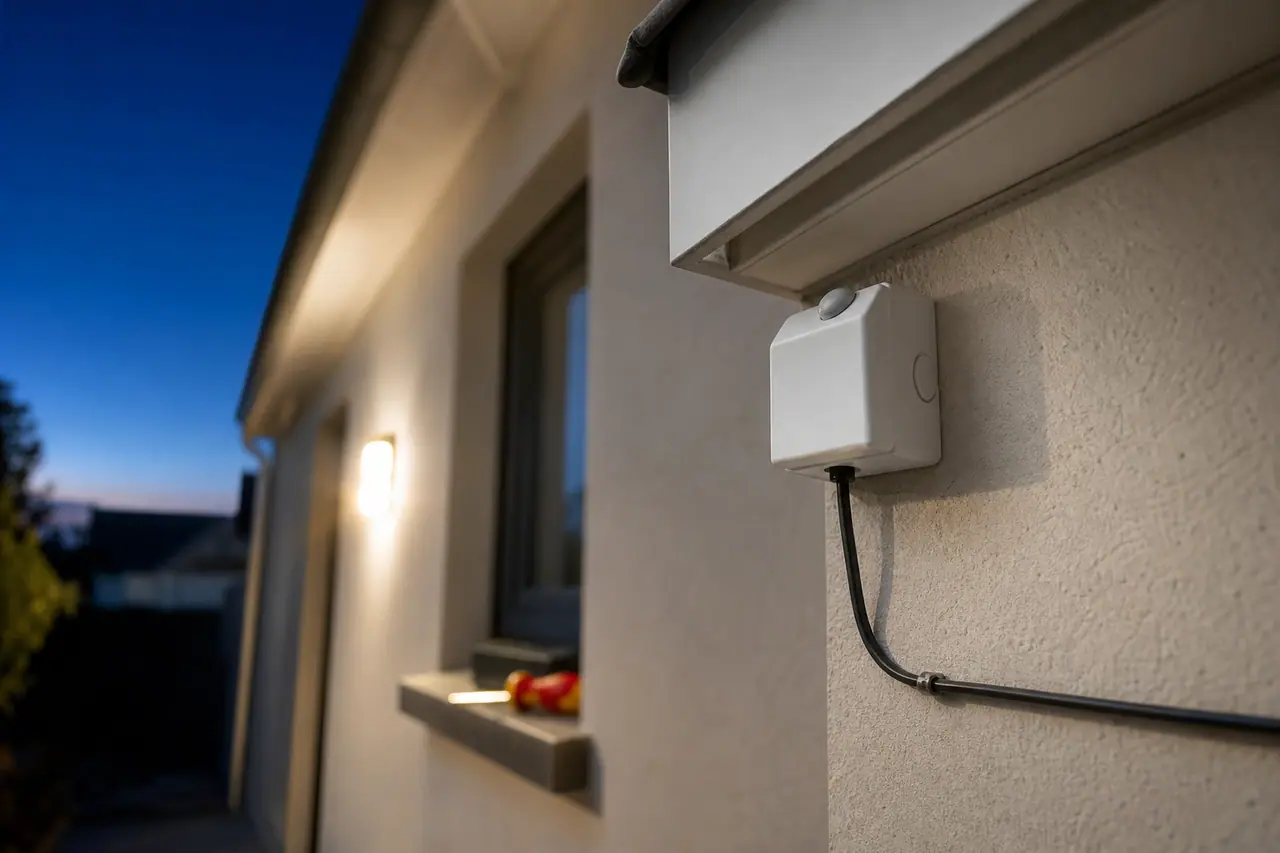

Un auvent ou un débord de toit protège la cellule de la pluie directe sans pour autant l'empêcher de capter la luminosité ambiante.
-
Remettre sous tension et régler le seuil
Réarmez le disjoncteur, puis ajustez la molette de seuil de déclenchement, généralement graduée en lux, sur une position intermédiaire pour un premier test.
Testez le déclenchement en couvrant temporairement la cellule d'une main pour simuler l'obscurité, plutôt que d'attendre la tombée de la nuit pour un premier contrôle.
-
Affiner sur plusieurs jours
Observez le comportement réel sur plusieurs soirs et ajustez le seuil si l'allumage intervient trop tôt en fin d'après-midi ou trop tard une fois la nuit installée.
Un réglage figé dès le premier soir rate presque toujours la cible : affinez progressivement sur une semaine d'observation.
Les repères de l'installation
- IP44
- indice de protection minimum en extérieur IP65 en zone très exposée aux intempéries
- Plusieurs jours
- durée d'affinage du réglage de seuil observation nécessaire sur plusieurs soirs successifs
- 0
- source artificielle visible depuis la cellule condition indispensable pour éviter le clignotement
Combiner crépusculaire et détection de mouvement
Un modèle combiné, qui associe cellule photosensible et détection de mouvement, apporte un vrai gain économique sur un éclairage extérieur peu fréquenté : la lumière ne s'active que si un mouvement est détecté ET que la nuit est tombée, évitant à la fois un déclenchement en plein jour et un éclairage permanent inutile toute la nuit. Notre méthode pour installer un détecteur de mouvement extérieur détaille le positionnement optimal du capteur de mouvement, une logique complémentaire à appliquer conjointement avec le réglage du seuil crépusculaire sur ce type d'appareil combiné.
Vérifier le circuit avant d'ajouter l'appareil
Un interrupteur crépusculaire ne dispense jamais de vérifier le calibre de protection du circuit d'éclairage existant : le fusible ou disjoncteur adapté doit rester cohérent avec la puissance totale des éclairages alimentés. Sur un garage ou un abri de jardin alimenté depuis la maison, vérifiez aussi les principes développés dans notre article sur le choix de l'éclairage de garage, transposables à un éclairage extérieur commandé par cellule.
Contrôle avant de considérer l'installation terminée
Points à vérifier après la pose
Questions fréquentes Ce que les lecteurs demandent le plus
Quelle différence entre un interrupteur crépusculaire et un détecteur de mouvement ?
L'interrupteur crépusculaire réagit uniquement au niveau de luminosité ambiante et allume l'éclairage en continu dès la tombée de la nuit, sans lien avec un mouvement détecté. Le détecteur de mouvement, lui, ne s'active que sur un passage précis, ce qui économise davantage d'électricité mais ne convient pas à un éclairage permanent souhaité toute la nuit.
Pourquoi mon interrupteur crépusculaire clignote-t-il en continu ?
Ce clignotement signale presque toujours que la cellule photosensible est exposée à l'éclairage qu'elle commande elle-même : une fois la lumière allumée, la cellule détecte cette luminosité artificielle et coupe le circuit, avant de le rallumer dans l'obscurité qui suit. Réorientez la cellule à l'écart du faisceau lumineux, vers le ciel ou une zone qui reste sombre une fois l'éclairage en fonctionnement.
Comment régler le seuil de déclenchement d'un interrupteur crépusculaire ?
Ajustez la molette de seuil, généralement graduée en lux, sur une position intermédiaire pour un premier test, puis observez le comportement réel sur plusieurs soirs successifs. Un déclenchement trop précoce en fin d'après-midi ou trop tardif une fois la nuit installée indique qu'un ajustement supplémentaire du seuil reste nécessaire.
Peut-on installer un interrupteur crépusculaire soi-même ?
Oui, c'est une installation accessible à qui maîtrise déjà les bases du raccordement électrique : coupure du disjoncteur, vérification de l'absence de tension, raccordement selon le schéma du fabricant. Le point le plus délicat reste le choix de l'emplacement de la cellule photosensible, déterminant pour la fiabilité du système.
Faut-il un boîtier étanche pour un interrupteur crépusculaire extérieur ?
Oui, un indice de protection IP44 minimum reste indispensable dès que l'appareil se pose en extérieur, même sous un léger abri. En zone très exposée aux intempéries, un indice IP65 offre une meilleure étanchéité contre les projections d'eau et les poussières.
Peut-on combiner un interrupteur crépusculaire avec un détecteur de mouvement ?
Oui, des modèles combinés existent et n'activent l'éclairage que si un mouvement est détecté et que la nuit est déjà tombée, ce qui évite un déclenchement en plein jour tout en économisant l'éclairage permanent inutile. Ce type d'appareil demande un réglage à la fois du seuil de luminosité et de la portée de détection de mouvement.
