Quelle section de câble et quel disjoncteur pour un chauffe-eau électrique

L’essentiel

5 min de lecture

• Un chauffe-eau de 2 200 à 2 400 W en monophasé se câble en 2,5 mm² sur un disjoncteur de 20 A dédié
• Un chauffe-eau de plus de 3 000 W nécessite un câble de 6 mm² et un disjoncteur de 32 A
• Le circuit d'un chauffe-eau doit toujours être dédié, sans autre appareil raccordé sur la même ligne
• Un contacteur jour/nuit, en amont ou en aval du disjoncteur selon le contrat, permet de profiter des heures creuses
• La norme NF C 15-100 impose un disjoncteur différentiel 30 mA en tête d'installation, commun à plusieurs circuits
• Un mauvais dimensionnement fait déclencher le disjoncteur en cas de forte demande, ou surchauffe un câble sous-calibré

Fiche de chantier réf. INT

Durée

2 à 3 h pour un raccordement complet

Budget

40 à 90 € pour le câble, le disjoncteur et le contacteur

Niveau

Intermédiaire Quelques chantiers derrière soi

Outils

• pince à dénuder
• tournevis isolés
• multimètre
• vis et dominos ou wago

Fournitures

• câble rigide de section adaptée
• disjoncteur du calibre adapté
• contacteur jour/nuit si option heures creuses

Résultat attendu Un circuit dédié dimensionné selon la puissance réelle du chauffe-eau, sans risque de déclenchement ni d'échauffement

01 Lire la puissance exacte sur la plaque signalétique

Avant tout dimensionnement, repérez la puissance en watts indiquée sur l'étiquette collée sur la cuve du chauffe-eau, généralement accessible en soulevant le capot de protection situé sous l'appareil. Cette valeur varie selon le volume et la technologie : un cumulus de 100 à 150 litres consomme souvent autour de 1 800 W, un modèle de 200 à 300 litres se situe entre 2 200 et 2 400 W, tandis qu'un chauffe-eau instantané ou un modèle triphasé peut dépasser 3 000, voire 9 000 W pour les plus puissants. Le dimensionnement du câble et du disjoncteur dépend uniquement de cette puissance réelle, jamais du seul volume de la cuve.

Puissance du chauffe-eau	Section de câble	Calibre du disjoncteur
Jusqu'à 2 400 W (monophasé)	2,5 mm²	20 A
2 400 à 4 500 W (monophasé)	6 mm²	32 A
4 500 à 7 500 W (triphasé)	6 mm² par phase	32 A tétrapolaire
Plus de 7 500 W	10 mm² par phase	avis d'un électricien recommandé

Ces valeurs correspondent à un câble en cuivre sous conduit ICTA, pour une longueur de circuit inférieure à 20 m depuis le tableau.

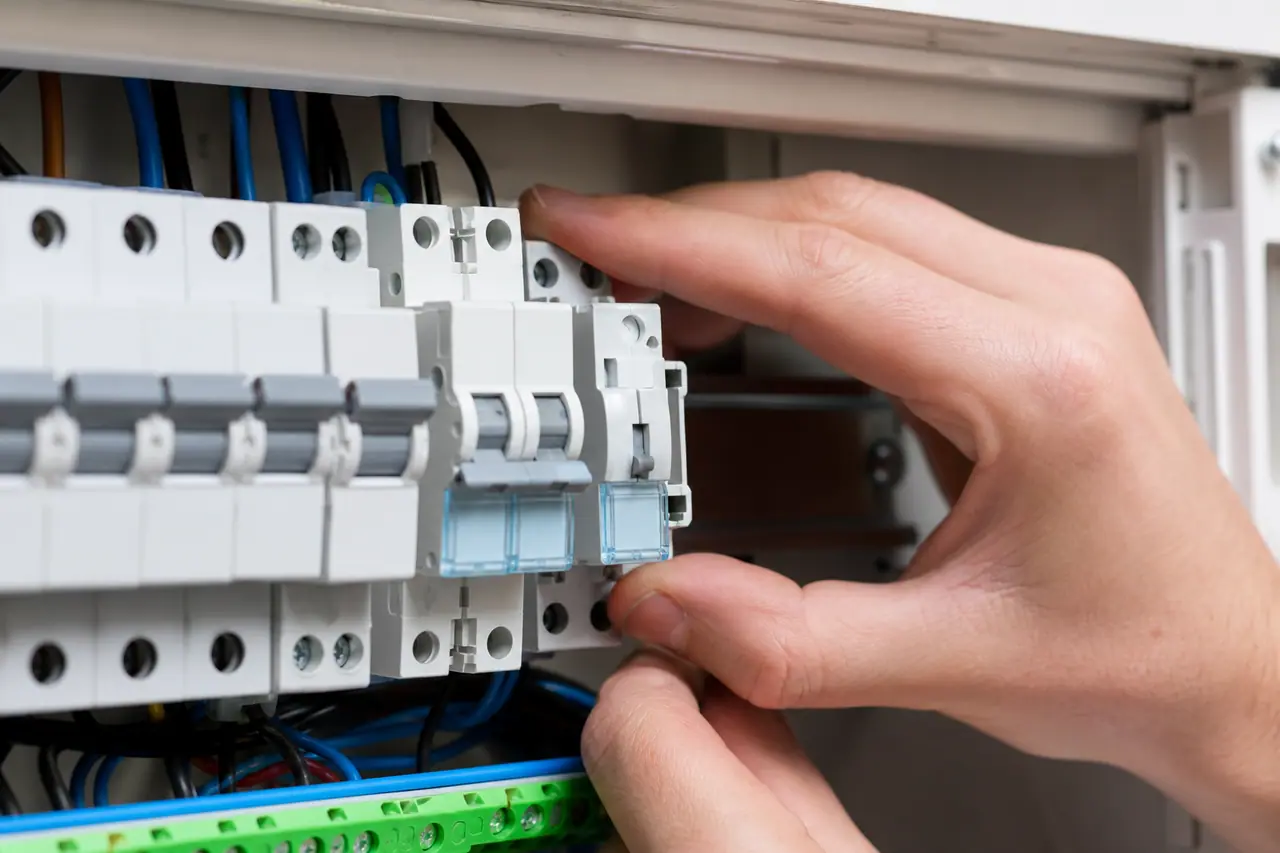

02 Raccorder le câble au tableau électrique

Le raccordement au tableau suit le même principe que pour tout circuit spécialisé : le fil de phase et le fil neutre se connectent respectivement sur les bornes du disjoncteur dédié, le fil de terre rejoint la barrette de terre commune, jamais le neutre du tableau. Coupez systématiquement le disjoncteur général avant toute intervention à l'intérieur du tableau, et vérifiez l'absence de tension au multimètre avant de toucher le moindre fil, même après coupure visuelle du disjoncteur.

03 Installer un contacteur jour/nuit pour les heures creuses

Un contrat électrique avec option heures creuses permet de faire chauffer l'eau pendant les plages tarifaires réduites, à condition d'installer un contacteur jour/nuit sur le circuit du chauffe-eau. Ce petit boîtier reçoit un signal du compteur, par fil pilote ou par une bascule intégrée selon le type de compteur, et coupe ou rétablit automatiquement l'alimentation du ballon selon les horaires du contrat. Le contacteur se place entre le disjoncteur dédié et le chauffe-eau, jamais avant le disjoncteur, afin que la protection différentielle reste effective en toutes circonstances.

04 Adapter le dimensionnement pour un chauffe-eau instantané

Un chauffe-eau électrique instantané, contrairement à un cumulus à accumulation, chauffe l'eau au moment même du soutirage et réclame une puissance instantanée nettement plus élevée pour un débit confortable, souvent entre 4 500 et 9 000 W selon le modèle et l'usage prévu (point d'eau unique ou salle de bain complète). Ce type d'appareil impose systématiquement de vérifier la puissance disponible sur l'abonnement électrique du logement avant l'installation, un chauffe-eau instantané puissant pouvant à lui seul consommer une part importante de la puissance souscrite au moment de son fonctionnement.

05 Vérifier la longueur du câble et la chute de tension

Les sections indiquées plus haut supposent un circuit de longueur raisonnable, généralement jusqu'à 20 m entre le tableau et le chauffe-eau. Au-delà, la chute de tension dans le câble peut devenir sensible et justifier de passer à la section supérieure, même pour une puissance qui aurait normalement suffi avec un câble plus fin. Un chauffe-eau installé dans un garage ou une dépendance éloignée du tableau principal est le cas le plus fréquent où cette vérification s'impose, la résistance du câble augmentant proportionnellement à sa longueur.

06 Que faire si le disjoncteur déclenche régulièrement

Un déclenchement répété du disjoncteur dédié au chauffe-eau signale presque toujours un problème réel plutôt qu'un simple aléa : une résistance en fin de vie qui consomme davantage que sa valeur nominale, un câble sous-dimensionné par rapport à la puissance réelle de l'appareil, ou un disjoncteur différentiel défectueux qui déclenche à un seuil trop bas. Avant de remplacer quoi que ce soit, mesurez le courant réellement consommé par le chauffe-eau en fonctionnement à l'aide d'une pince ampèremétrique, cette valeur devant rester nettement sous le calibre du disjoncteur en service normal.

07 Faire vérifier l'installation en cas de doute

Un chauffe-eau mal dimensionné n'est pas qu'une question de confort : un câble sous-calibré chauffe anormalement dans sa gaine, ce qui use prématurément son isolant et représente un risque d'incendie électrique à moyen terme. Si le tableau est ancien, si la puissance du chauffe-eau dépasse 3 000 W, ou si le moindre doute subsiste sur la section du câble déjà en place, faire vérifier l'installation par un électricien reste la solution la plus sûre avant la mise en service d'un nouvel appareil.

Questions fréquentes Ce que les lecteurs demandent le plus

Peut-on utiliser un câble de 1,5 mm² pour un petit chauffe-eau ?

Non, même un chauffe-eau de faible puissance sous les 1 800 W nécessite au minimum un câble de 2,5 mm² protégé par un disjoncteur de 20 A, conformément aux règles de dimensionnement des circuits spécialisés de la norme NF C 15-100.

Faut-il un disjoncteur différentiel spécifique pour un chauffe-eau ?

Le chauffe-eau doit être protégé par un disjoncteur différentiel de sensibilité 30 mA, comme tout circuit du logement, généralement mutualisé avec d'autres circuits sur une même interrupteur différentiel de tête d'installation, pas nécessairement dédié à lui seul.

Le contacteur jour/nuit se place-t-il avant ou après le disjoncteur ?

Toujours après le disjoncteur dédié, jamais avant : le disjoncteur doit rester actif en permanence pour protéger le circuit, le contacteur ne fait que couper ou rétablir l'alimentation selon les horaires tarifaires.

Combien coûte le remplacement d'un câble sous-dimensionné ?

Comptez entre 40 et 90 euros de fourniture pour un câble et un disjoncteur adaptés sur une longueur standard, la main-d'œuvre d'un électricien ajoutant généralement 100 à 200 euros selon l'accessibilité du circuit existant.

Un chauffe-eau triphasé nécessite-t-il un tableau spécifique ?

Non, un disjoncteur tétrapolaire du calibre adapté suffit dans un tableau existant compatible triphasé, à condition que l'abonnement électrique du logement soit lui-même souscrit en triphasé, ce qui n'est pas systématique en résidentiel.

Comment savoir si mon câble actuel est sous-dimensionné ?

Comparez la section visible du câble, souvent indiquée sur sa gaine, à la puissance en watts lue sur la plaque signalétique du chauffe-eau et au tableau de dimensionnement. En cas de doute persistant ou d'échauffement constaté du câble, faites vérifier l'installation par un professionnel.
