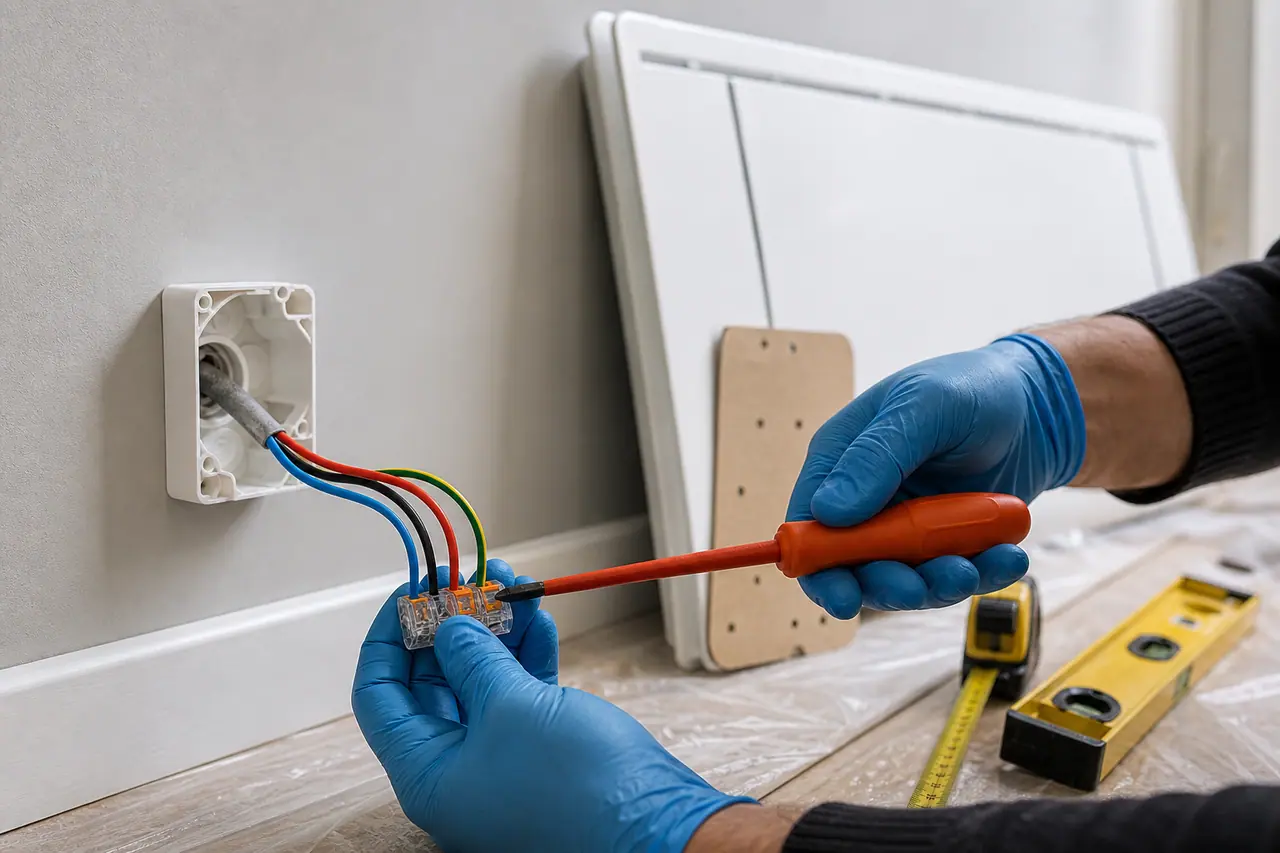

Brancher un radiateur électrique sur une sortie de câble

L’essentiel

9 min de lecture

• Un appareil de chauffage fixe se raccorde sur une boîte de connexion à serre-câble, la sortie de câble, sur un circuit spécialisé, jamais par une fiche sur une prise de courant.
• Valeurs de référence courantes : 1,5 mm² protégé par un disjoncteur 16 A pour 2 250 W maximum, 2,5 mm² protégé par 20 A pour 4 500 W, 4 mm² protégé par 25 A pour 5 750 W.
• Le fil pilote est noir, il est sous tension quand le circuit l’est, et il ne se relie ni à la terre ni au neutre : inutilisé, il s’isole proprement dans la boîte.
• La quasi-totalité des radiateurs électriques muraux sont de classe II, repérables au double carré : ils n’ont pas de borne de terre, et le conducteur vert-jaune reste isolé dans la boîte sans jamais être coupé.
• Bas de l’appareil à 10 à 15 cm du sol, 10 cm minimum de dégagement latéral, 50 cm sous une tablette : ces distances conditionnent le rendement autant que la sécurité.
• Dimensionnement usuel : 70 à 100 W par m² dans un logement ancien peu isolé, 50 à 70 W dans un logement correctement isolé, 30 à 50 W dans une construction récente.

Fiche de chantier réf. INT

Durée

20 à 40 min par appareil, une fois la sortie de câble en place.

Budget

5 à 15 € la boîte de sortie de câble, 150 à 800 € le radiateur selon la technologie.

Niveau

Intermédiaire Quelques chantiers derrière soi

Outils

• vérificateur d’absence de tension (VAT)
• tournevis isolés plat et cruciforme
• pince à dénuder et pince coupante
• perceuse et forets adaptés au support
• niveau à bulle et mètre
• cadenas ou dispositif de condamnation du disjoncteur

Fournitures

• boîte de sortie de câble avec serre-câble, calibre adapté
• bornes de connexion automatiques ou dominos
• embouts isolants ou borne borgne pour les conducteurs inutilisés
• chevilles adaptées au support mural
• étiquette de repérage pour le tableau

Résultat attendu Un radiateur fixé d’aplomb, alimenté par un circuit protégé et repéré, avec un fil pilote raccordé ou neutralisé proprement.

Remplacer un vieux convecteur par un radiateur à inertie fait partie des interventions électriques les plus fréquentes, et l’une des rares qu’un particulier peut mener seul sans mauvaise conscience. La difficulté n’est pas le geste : deux fils de puissance dans une boîte, quatre vis dans le mur. Elle tient à trois questions que l’on ne se pose généralement qu’après coup, le circuit supporte-t-il la puissance, que faire du fil noir, et pourquoi l’appareil n’a-t-il pas de borne de terre.

Ces trois questions ont des réponses courtes et sans ambiguïté. Elles évitent les deux scénarios classiques du lendemain : le différentiel qui déclenche dès que le chauffage se met en route, et le radiateur qui chauffe en permanence sans tenir compte du programmateur.

01 Sortie de câble ou prise de courant : ce que la norme impose

Un appareil de chauffage fixé au mur est considéré comme un appareil fixe, et un appareil fixe se raccorde à demeure. Concrètement, la norme NF C 15-100 demande une boîte de connexion équipée d’un serre-câble, ce que le commerce appelle une sortie de câble, alimentée par un circuit spécialisé au tableau. Le convecteur branché sur une prise avec une fiche moulée, encore très répandu dans les logements des années 1980, ne correspond plus à cette règle.

La logique n’est pas administrative. Un appareil de chauffage tire son courant nominal en continu pendant des heures, contrairement à un aspirateur ou à une lampe. Une fiche et une prise présentent des résistances de contact qui s’échauffent dans la durée ; le serre-câble d’une sortie de câble, lui, maintient un contact fixe et interdit l’arrachement du conducteur. Les autres règles générales de l’installation domestique sont détaillées dans notre panorama des normes électriques à respecter dans un logement.

02 Vérifier le circuit : section, disjoncteur et puissance admissible

Avant de fixer quoi que ce soit au mur, il faut savoir ce que la ligne existante accepte. Deux informations suffisent : la section des conducteurs qui arrivent dans la boîte, et le calibre du disjoncteur qui protège ce circuit au tableau. L’une sans l’autre ne dit rien.

Section des conducteurs	Disjoncteur associé	Puissance de chauffage indicative	Usage type
1,5 mm²	16 A	jusqu’à 2 250 W environ	Un ou deux radiateurs de chambre
2,5 mm²	20 A	jusqu’à 4 500 W environ	Séjour, ou plusieurs appareils sur un même circuit
4 mm²	25 A	jusqu’à 5 750 W environ	Circuit de chauffage d’un niveau complet
6 mm²	32 A	jusqu’à 7 250 W environ	Installation de chauffage étendue, ligne longue

Valeurs de référence usuelles pour un circuit de chauffage en 230 V monophasé. La puissance totale d’un circuit s’entend appareils cumulés, pas par radiateur.

Deux erreurs de lecture reviennent constamment. La première consiste à raisonner par appareil alors que la limite porte sur le circuit entier : trois radiateurs de 1 000 W sur une même ligne en 1,5 mm² dépassent largement l’admissible. La seconde consiste à changer le disjoncteur pour un calibre supérieur afin de faire passer la puissance, c’est exactement l’inverse de ce qu’il faut faire, puisque c’est la section du câble qui fixe le calibre, jamais l’appétit de l’installation. Le raisonnement est le même que pour la section de câble d’un circuit spécialisé de cuisson.

03 Reconnaître les fils dans la boîte, fil pilote compris

Une sortie de câble de chauffage contient en général quatre conducteurs, et leur repérage par les couleurs est fiable dans toute installation récente.

• Le bleu clair est le neutre. Il est exclusivement réservé à cette fonction et ne peut être utilisé pour rien d’autre.
• Le rouge, le marron ou le noir de puissance porte la phase. Sur une installation ancienne, la phase peut avoir à peu près n’importe quelle couleur : seul le VAT tranche.
• Le vert-jaune est le conducteur de protection, la terre. Il est présent à chaque point d’utilisation même quand l’appareil ne l’utilise pas.
• Le noir, quand il coexiste avec un autre fil de puissance déjà identifié, est le fil pilote. Il transporte des ordres de commande, sous 230 V.

Le point à retenir tient en une phrase : le fil pilote n’est pas un fil de commande basse tension. Il est porté au potentiel du réseau et se manipule avec exactement les mêmes précautions que la phase. C’est un malentendu fréquent, et il explique la plupart des mauvaises surprises décrites plus bas.

04 Le fil pilote : ce qu’il fait et ce qu’il ne faut jamais en faire

Le fil pilote est un fil de commande propre au chauffage électrique français. Il permet à un programmateur central, à un gestionnaire d’énergie ou à un thermostat connecté d’envoyer des ordres à chaque radiateur sans avoir à couper son alimentation. Le radiateur reste alimenté en permanence ; c’est le signal reçu sur le fil pilote qui lui dit dans quel régime fonctionner.

Ordre	Effet sur le radiateur	Usage courant
Confort	Consigne réglée sur l’appareil, sans abaissement	Pièce occupée
Éco	Consigne abaissée de plusieurs degrés	Nuit, absence courte
Hors gel	Maintien autour de 7 °C	Absence longue, résidence secondaire
Arrêt	Chauffage coupé, appareil toujours alimenté	Délestage, mi-saison
Confort −1 °C et −2 °C	Abaissements intermédiaires	Programmation fine, tous les appareils ne les reconnaissent pas

En l’absence de tout signal sur le fil pilote, un radiateur se place en mode Confort et suit sa propre consigne : c’est le comportement normal, pas une panne.

Deux interdits absolus encadrent ce conducteur. Il ne se relie jamais au conducteur de terre : le courant de signal partirait alors à la terre et ferait déclencher l’interrupteur différentiel de la rangée, souvent de façon intermittente et difficile à diagnostiquer. Il ne se relie jamais non plus au neutre, ce qui perturbe le fonctionnement de l’appareil sans rien apporter.

Dernier point souvent ignoré : le fil pilote doit pouvoir être mis hors tension en même temps que le circuit qu’il accompagne. En pratique, cela signifie qu’il est protégé par le même dispositif que la ligne de puissance du radiateur, et que la boîte porte une étiquette signalant sa présence. Un fil pilote resté sous tension alors que le disjoncteur du chauffage est ouvert est un piège classique pour l’intervenant suivant.

05 Raccorder le radiateur, étape par étape

06 Classe II : pourquoi le fil de terre reste dans la boîte

La très grande majorité des radiateurs électriques muraux vendus en France sont de classe II, c’est-à-dire à double isolation. Ils portent le symbole du double carré emboîté sur leur plaque signalétique et n’ont tout simplement pas de borne de terre : leur enveloppe est isolante, et la protection contre les contacts indirects est assurée par la construction de l’appareil plutôt que par une mise à la terre.

Cela n’autorise pas à supprimer le conducteur de protection de la ligne. Il doit rester présent, intact et isolé dans la boîte, parce que le point d’utilisation peut recevoir demain un appareil de classe I. Couper le vert-jaune parce qu’il « ne sert à rien » revient à condamner discrètement la ligne pour tout usage futur.

07 Où poser l’appareil : hauteur, dégagements et salle de bains

Un radiateur électrique fonctionne par convection et par rayonnement, et les deux mécanismes demandent de l’air libre autour de l’appareil. Le bas se situe à 10 à 15 cm du sol pour laisser entrer l’air froid, les côtés à 10 cm minimum de tout obstacle, et une tablette ou une étagère se place à 50 cm au-dessus. Un rideau qui pend devant un convecteur n’est pas seulement une perte de rendement : c’est un risque d’échauffement.

L’emplacement classique sous une fenêtre garde tout son sens dans un logement ancien à simple ou double vitrage, où la paroi froide crée une descente d’air désagréable que le radiateur compense. Dans une construction récente bien isolée, cette contrainte disparaît et l’appareil se place sur le mur qui arrange le mobilier. La hauteur des commandes suit la même logique de confort que celle des autres organes de la pièce, détaillée dans notre repère sur la hauteur de pose des prises et interrupteurs.

08 Ça ne fonctionne pas : les pannes du lendemain

Symptôme	Cause la plus probable	Ce qu’il faut faire
Le différentiel déclenche dès la mise en chauffe	Fil pilote relié à la terre, ou conducteur pincé au serre-câble	Rouvrir la boîte hors tension et reprendre le raccordement
Le radiateur chauffe en permanence malgré le programmateur	Fil pilote non raccordé ou coupé côté tableau	Vérifier la continuité du fil noir jusqu’au programmateur
L’appareil reste éteint alors que le circuit est sous tension	Ordre Arrêt reçu sur le fil pilote, ou consigne au minimum	Basculer le programmateur en Confort avant de suspecter l’appareil
Le disjoncteur déclenche quand tous les radiateurs démarrent	Puissance cumulée du circuit supérieure à l’admissible	Répartir les appareils sur deux circuits distincts
Le radiateur claque en montant en température	Dilatation du corps de chauffe	Rien : le bruit se stabilise après quelques cycles

Un déclenchement qui survient toujours au même moment de la journée oriente vers le programmateur plutôt que vers le radiateur.

La distinction à faire en premier porte sur l’organe qui a déclenché. Si c’est le disjoncteur du circuit de chauffage, le problème est une surcharge ou un court-circuit sur cette ligne. Si c’est l’interrupteur différentiel de la rangée, il s’agit d’un défaut d’isolement, et la recherche se mène par élimination selon la méthode décrite dans notre guide pour trouver quel appareil fait sauter le différentiel.

09 La limite : quand la boîte n’est pas une sortie de câble

Le remplacement d’un radiateur sur une sortie de câble existante et conforme reste à la portée d’un particulier soigneux. Plusieurs situations, en revanche, dépassent ce cadre et relèvent d’un électricien : l’installation ne comporte pas de conducteur de terre, le tableau fonctionne encore avec des porte-fusibles en porcelaine, aucun interrupteur différentiel 30 mA ne protège la rangée, ou le radiateur doit être alimenté par une ligne qui n’existe pas encore.

La création d’un circuit spécialisé, elle, suppose de travailler dans le tableau de répartition. Ce n’est pas interdit à un particulier, mais cela demande de savoir consigner l’installation complète, d’ajouter la protection au bon endroit et de repérer proprement le nouveau départ. Un branchement raté sur un radiateur se voit tout de suite ; une erreur dans le tableau ne se manifeste parfois qu’au moment où la protection aurait dû jouer.

Questions fréquentes Ce que les lecteurs demandent le plus

Peut-on brancher un radiateur électrique sur une prise de courant ?

Pas pour une installation fixe. Un appareil de chauffage accroché au mur doit être raccordé à demeure sur une boîte de connexion à serre-câble, alimentée par un circuit spécialisé. La raison est thermique : un chauffage tire son courant nominal pendant des heures, et les résistances de contact d’une fiche s’échauffent dans la durée. Seuls les appareils mobiles d’appoint restent prévus pour une prise.

À quoi sert le fil noir dans une sortie de câble de chauffage ?

C’est le fil pilote. Il transporte des ordres de commande envoyés par un programmateur ou un gestionnaire d’énergie : Confort, Éco, Hors gel, Arrêt, et parfois deux abaissements intermédiaires. Le radiateur reste alimenté en permanence par la phase et le neutre ; le fil pilote lui indique seulement le régime à suivre. Il est porté à 230 V et se manipule comme un conducteur actif.

Que faire du fil pilote si je n’utilise pas de programmateur ?

Le laisser en place, replié et isolé dans la boîte, dans une borne borgne ou sous un embout isolant. Il ne faut ni le couper au ras de la gaine, ni le relier à la terre, ni le relier au neutre. Un raccordement à la terre fait déclencher l’interrupteur différentiel, souvent de manière intermittente, et cette panne compte parmi les plus difficiles à diagnostiquer après coup.

Pourquoi mon radiateur électrique n’a-t-il pas de fil de terre ?

Parce qu’il est de classe II, à double isolation : son enveloppe assure la protection sans mise à la terre, et il ne comporte donc aucune borne verte-jaune. Le symbole du double carré emboîté sur la plaque signalétique le confirme. Le conducteur de protection de la ligne doit malgré tout rester présent et isolé dans la boîte, pour un éventuel appareil de classe I installé plus tard.

Combien de radiateurs peut-on mettre sur un même circuit ?

La limite porte sur la puissance cumulée, pas sur le nombre d’appareils. Un circuit en 1,5 mm² protégé par un disjoncteur 16 A accepte de l’ordre de 2 250 W, soit deux radiateurs de 1 000 W ; un circuit en 2,5 mm² protégé par 20 A monte à environ 4 500 W. Augmenter le calibre du disjoncteur pour faire passer davantage de puissance est exactement la manœuvre à ne pas faire.

À quelle hauteur poser un radiateur électrique ?

Le bas de l’appareil se situe à 10 à 15 cm du sol, pour laisser l’air froid entrer par-dessous et alimenter la convection. Prévoyez au moins 10 cm de dégagement de chaque côté et 50 cm sous une tablette ou une étagère. Un rideau ou un meuble collé devant l’appareil dégrade fortement son rendement et crée un risque d’échauffement.

Quelle puissance de radiateur pour une chambre de 12 m² ?

Entre 600 et 1 200 W selon l’isolation. Comptez 30 à 50 W par mètre carré dans une construction récente, 50 à 70 W dans un logement correctement isolé, et 70 à 100 W dans un bâti ancien peu isolé. Pour une chambre, où la température de consigne se situe plutôt vers 17 ou 18 °C, la fourchette basse de la plage retenue suffit généralement.
