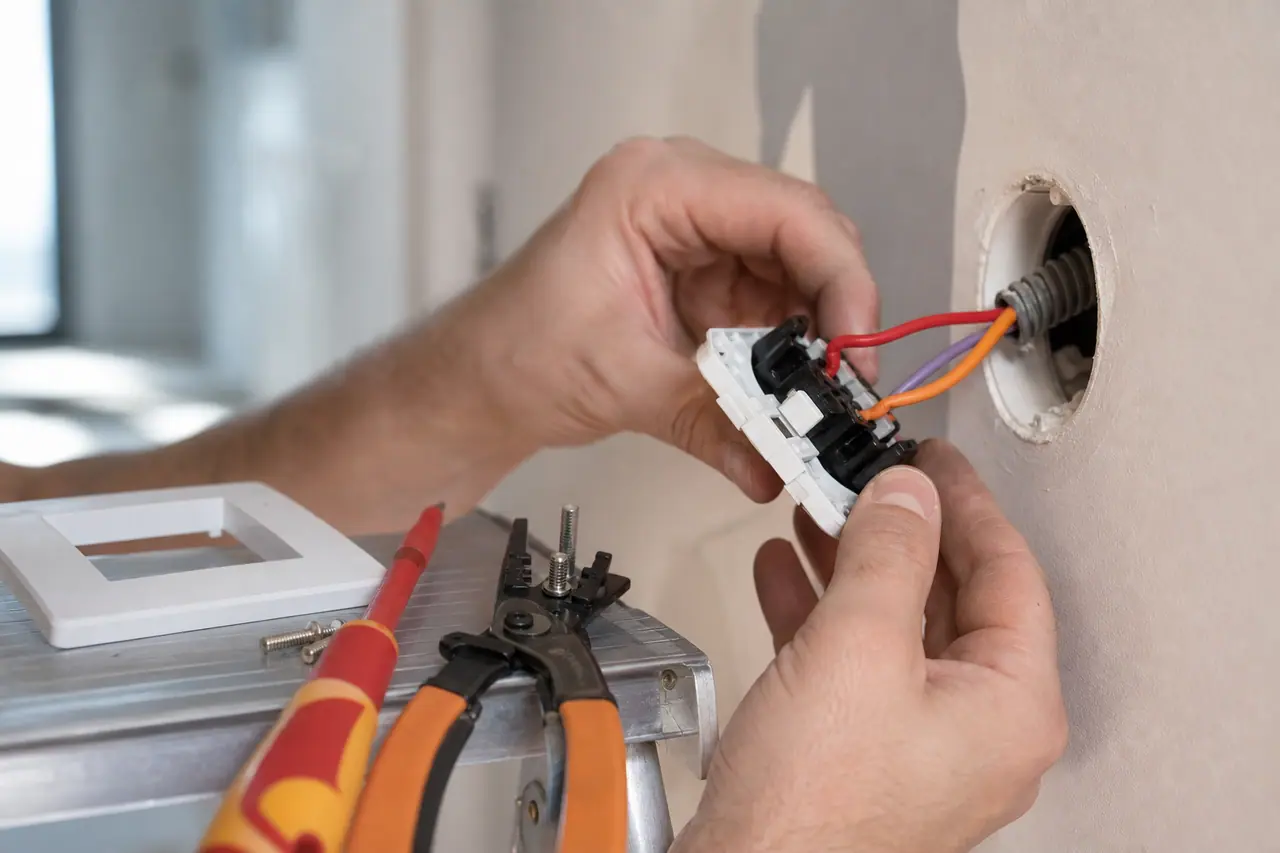

Transformer un interrupteur simple en va-et-vient

L’essentiel

7 min de lecture

• Un va-et-vient réclame trois conducteurs entre les deux boîtes : deux navettes plus le conducteur de terre, soit un câble 3G1,5 mm² ou trois fils de 1,5 mm² dans une gaine existante.
• Le mécanisme de va-et-vient a trois bornes : une commune, repérée L ou marquée d'un point, et deux bornes de navette numérotées 1 et 2.
• La phase entre sur le commun du premier interrupteur, le retour lampe sort du commun du second : c'est la seule règle qui ne se contourne pas.
• Les navettes se raccordent 1 sur 1 et 2 sur 2, mais un croisement 1 sur 2 fonctionne tout aussi bien, l'ordre n'a aucune importance.
• Un circuit d'éclairage se câble en 1,5 mm² sous disjoncteur 16 A maximum, avec 8 points lumineux au plus sur le même circuit.
• Le neutre ne passe jamais par un interrupteur : il va directement de la protection au point lumineux.
• Consignez avant d'ouvrir : disjoncteur coupé, condamné, et absence de tension vérifiée avec un vérificateur, un testeur de continuité ne suffit pas.

Fiche de chantier réf. INT

Durée

2 h si la gaine entre les deux boîtes existe déjà, une demi-journée à deux jours s'il faut créer une saignée et une boîte d'encastrement.

Budget

30 à 70 € : deux mécanismes va-et-vient complets, quelques mètres de câble 3G1,5 et une boîte d'encastrement.

Niveau

Intermédiaire Quelques chantiers derrière soi

Outils

• vérificateur d'absence de tension (VAT) à contact
• tournevis isolés 1000 V, plat et cruciforme
• pince à dénuder et pince coupante
• aiguille de tirage et lubrifiant de tirage
• scie cloche 67 mm et perceuse pour la boîte d'encastrement
• détecteur de câbles et de métaux
• niveau à bulle et crayon
• rainureuse ou meuleuse avec aspiration si saignée nécessaire

Fournitures

• deux mécanismes va-et-vient avec plaques de finition
• câble 3G1,5 mm² ou fils H07V-U 1,5 mm² à passer en gaine
• gaine ICTA 20 si nouveau parcours
• boîte d'encastrement pour cloison ou pour maçonnerie
• manchons de repérage de couleur pour les navettes
• enduit de rebouchage et bande de finition si saignée

Résultat attendu Un même éclairage commandé indifféremment depuis deux endroits, câblé aux couleurs réglementaires et refermé proprement.

Un couloir qu'on traverse dans le noir, un escalier dont l'interrupteur est en bas alors qu'on redescend du haut, une chambre où il faut se relever pour éteindre : le va-et-vient répond à un inconfort quotidien, et il fait partie des rares interventions électriques réellement accessibles à un particulier soigneux.

Le principe est vieux comme l'électricité domestique et n'a pas bougé : au lieu d'ouvrir ou de fermer un contact, chaque interrupteur bascule une arrivée entre deux fils. Tant que les deux mécanismes envoient le courant sur le même fil, la lampe s'allume ; dès que l'un des deux bascule, le circuit s'ouvre. Peu importe lequel on actionne, et peu importe dans quel sens.

01 Ce qu'un va-et-vient exige de plus qu'un interrupteur simple

Un interrupteur simple n'a besoin que de deux fils : la phase qui arrive, le retour lampe qui repart. Un va-et-vient en demande trois entre les deux points de commande, et c'est là que se joue la faisabilité du chantier. Il faut deux navettes reliant les deux mécanismes, plus le conducteur de terre qui doit être présent dans toute canalisation neuve, soit un câble 3G1,5 mm² du commerce.

Avant tout achat, la seule question qui compte est donc celle du passage. Trois situations reviennent constamment. Une gaine ICTA relie déjà les deux boîtes et contient une aiguille ou du mou : le tirage prend vingt minutes. Une gaine existe mais elle est occupée et bloquée : il faut souvent tirer les anciens fils avec les nouveaux attachés derrière, opération délicate qui suppose de couper le circuit et d'accepter de tout recommencer si le paquet se coince. Aucune gaine n'existe entre les deux emplacements : il faut alors créer un cheminement, ce qui suppose de faire une saignée dans le mur puis de la reboucher, ou de passer par les combles, par un vide de cloison, ou en goulotte apparente.

Le second interrupteur se place ensuite là où il rend service, à la hauteur habituelle des commandes, c'est-à-dire entre 0,90 m et 1,30 m du sol fini, un repère détaillé dans notre article sur la hauteur des prises et interrupteurs. Un va-et-vient posé à 1,60 m parce que la saignée s'arrêtait là se remarque immédiatement.

02 Le schéma, borne par borne

Un mécanisme de va-et-vient porte trois bornes. La borne commune est repérée par la lettre L, par un point, ou par un symbole différent des deux autres : c'est le pivot du basculement. Les deux autres, numérotées 1 et 2 ou simplement identiques, reçoivent les navettes.

Le trajet du courant est le suivant. La phase arrive du disjoncteur sur la borne commune du premier interrupteur. Elle repart par l'une des deux navettes, selon la position du basculeur, jusqu'à la borne 1 ou 2 du second interrupteur. Si celui-ci a sélectionné la même navette, le courant rejoint sa borne commune et repart vers la lampe par le retour lampe. Le neutre, lui, ne passe par aucun interrupteur : il va directement de la protection au point lumineux, tout comme la terre, qui rejoint la douille DCL ou le luminaire de classe I.

Conducteur	Couleur réglementaire	D'où il vient	Où il se raccorde
Phase	Rouge, marron ou noir	Disjoncteur du circuit éclairage	Borne commune (L) du 1ᵉʳ interrupteur
Navette 1	Toute couleur sauf bleu et vert-jaune	Borne 1 du 1ᵉʳ interrupteur	Borne 1 du 2ᵉ interrupteur
Navette 2	Toute couleur sauf bleu et vert-jaune	Borne 2 du 1ᵉʳ interrupteur	Borne 2 du 2ᵉ interrupteur
Retour lampe	Orange, violet ou marron	Borne commune (L) du 2ᵉ interrupteur	Borne de phase du point lumineux
Neutre	Bleu clair, exclusivement	Bornier de neutre du tableau	Point lumineux, jamais un interrupteur
Terre	Vert-jaune, exclusivement	Bornier de terre du tableau	Point lumineux ; en attente isolée dans les boîtes

Croiser les navettes, 1 sur 2 et 2 sur 1, donne exactement le même fonctionnement : seul le commun ne se trompe pas de borne.

03 Câbler pas à pas

04 Filaire ou sans fil : le vrai arbitrage

Quand aucun passage n'existe entre les deux emplacements, la question n'est plus technique mais économique. Une saignée dans une cloison plâtrée est une affaire d'une demi-journée ; la même saignée dans un mur en béton banché, avec reprise d'enduit et remise en peinture, transforme un chantier de 40 € en une journée entière de travail salissant.

05 Ça ne marche pas : lire le symptôme

Un va-et-vient mal câblé se diagnostique sans appareil, simplement en observant le comportement des deux commandes. Chaque symptôme correspond à une erreur précise, et une seule.

La lampe reste allumée en permanence, quelle que soit la position des interrupteurs. La phase et le retour lampe sont raccordés sur les deux bornes de navette d'un même mécanisme, court-circuitant le basculeur. Reprenez l'identification du commun.

Un seul interrupteur agit, l'autre ne fait rien. Une seule navette est raccordée, ou l'une des deux est coupée quelque part sur son parcours. Le mécanisme inactif bascule alors entre un fil alimenté et un fil mort.

Chaque interrupteur allume mais aucun n'éteint. Le retour lampe a été raccordé sur une borne de navette au lieu du commun, ce qui crée deux chemins permanents vers la lampe.

Le disjoncteur déclenche immédiatement à la remise sous tension. Un brin de cuivre dépasse d'une borne et touche un autre conducteur, ou la phase et le neutre se retrouvent en contact dans une boîte. Coupez, ouvrez, et inspectez chaque raccordement avant de réarmer : un déclenchement répété abîme le disjoncteur, et la méthode pour trouver l'origine d'un déclenchement s'applique ici aussi.

06 Ce qui reste du ressort d'un professionnel

Remplacer un mécanisme, ajouter un point de commande sur un circuit existant et refermer proprement une boîte relèvent de l'entretien courant, dans les limites rappelées par notre article sur les normes électriques à respecter. En revanche, toute intervention au tableau, ajouter un disjoncteur, créer un circuit, poser un télérupteur, suppose de travailler à proximité de parties encore sous tension, et se confie à un électricien.

Deux autres signaux imposent l'appel d'un professionnel avant tout ajout. Une installation dépourvue de conducteur de terre, ou équipée d'anciens fusibles à broche sans dispositif différentiel 30 mA, doit être mise à niveau avant d'être étendue : greffer un point de commande sur un réseau non protégé ne fait qu'augmenter le nombre de points faibles. Et une isolation de conducteurs qui craquelle ou s'effrite au démontage, typique des installations d'avant les années 1970, condamne le circuit entier : il se refait, il ne se rapièce pas.

Questions fréquentes Ce que les lecteurs demandent le plus

Combien de fils faut-il entre les deux interrupteurs d'un va-et-vient ?

Deux conducteurs actifs, appelés navettes, auxquels s'ajoute le conducteur de terre dans toute canalisation neuve : soit un câble 3G1,5 mm² du commerce. La phase et le retour lampe, eux, ne circulent pas entre les deux boîtes mais arrivent et repartent chacun de son côté. C'est ce troisième fil à tirer qui fait toute la différence de difficulté avec un interrupteur simple.

Comment reconnaître la borne commune d'un va-et-vient ?

Elle est repérée par la lettre L, par un point, par un symbole ou par une position isolée des deux autres, selon les fabricants. En cas de doute, un contrôleur de continuité tranche en trente secondes hors tension : la borne qui reste en contact avec l'une ou l'autre des deux bornes restantes selon la position du basculeur est le commun. Les deux autres, elles, ne sont jamais en contact entre elles.

Peut-on croiser les navettes d'un va-et-vient ?

Oui, sans aucune conséquence. Raccorder la navette de la borne 1 sur la borne 2 du second mécanisme, et inversement, donne exactement le même fonctionnement : seule change la position haute ou basse des basculeurs pour un état donné de la lampe. Si cela vous gêne visuellement, il suffit de retourner l'un des deux mécanismes ou d'échanger les deux navettes sur un seul appareil.

Faut-il couper le courant pour changer un interrupteur ?

Oui, toujours, et au disjoncteur, pas à l'interrupteur mural, qui laisse la phase présente jusqu'au mécanisme. Coupez le disjoncteur du circuit d'éclairage, condamnez-le, puis vérifiez l'absence de tension avec un vérificateur à contact avant de toucher le moindre conducteur. Un tournevis testeur à néon ne constitue pas une vérification fiable et ne doit jamais servir de seul contrôle.

Peut-on ajouter un troisième point de commande à un va-et-vient ?

Pas avec un troisième va-et-vient. Il faut intercaler un permutateur entre les deux va-et-vient existants, sur le trajet des navettes, ou remplacer l'ensemble par un télérupteur installé au tableau et commandé par des boutons poussoirs. Le télérupteur devient préférable dès trois ou quatre points : chaque commande supplémentaire ne demande qu'un poussoir, alors que les permutateurs imposent de tirer deux navettes de plus à chaque fois.

Quelle section de câble pour un va-et-vient ?

Du 1,5 mm², comme tout le circuit d'éclairage auquel il appartient, protégé par un disjoncteur de 16 A au maximum. Le 2,5 mm² n'apporte rien sur un circuit d'éclairage, se loge mal dans les bornes des mécanismes et complique le repliage dans les boîtes. Un même circuit d'éclairage ne doit pas desservir plus de huit points lumineux.

Un va-et-vient fonctionne-t-il avec des ampoules LED ?

Oui : le va-et-vient coupe simplement le circuit et se moque de la technologie de la lampe. Si une LED reste faiblement allumée alors que le circuit est coupé, la cause est ailleurs, souvent un interrupteur à voyant lumineux, dont le courant de veille traverse le luminaire. Il suffit alors de désactiver le voyant, ou d'ajouter une résistance d'absorption fournie par certains fabricants.
